1.
1 DESCRIÇÃO GERAL
Teclado numérico que funciona com uma pilha 9 volts de tipo 6 F22 para transmitir, por rádio (433,92 MHz), códigos
de comprimento fixo, constituídos de 1 a 8 números à escolha. Este teclado de codificação sem fios dispõe de 9
canais e permite por isso comandar até 9 aparelhos. Neste caso, deverá programar um código por canal,
deverá começar pelo número do canal seleccionado.
2 CARACTERÍSTICAS TÉCNICAS
Frequência de transmissão 433,92 MHz
Distância Cerca de 30 m (em campo livre)
Tipo de código Multipass
Números de canais 9, seleccionáveis através do teclado
Alimentação Pilha 9 V alcalina tipo 6F22
Consumo 15 μA em posição de espera
Duração da transmissão Cerca de 1 segundo
Grau de isolamento IP 54
3 APLICAÇÕES
O teclado é indicado para todos os casos, onde a activação de um dispositivo deve ser protegida por um código: mo-
torização de portão ou de porta de garagem por exemplo. O teclado, devido à sua concepção, não necessita cablagem
e pode ser utilizado no exterior. A parte frontal, composta de números, é fixada com parafusos (fig. 2). O teclado, de
borracha condutível semitransparente, é retro iluminado. A pilha é alojada na caixa.
N.B. Caixa electrónica ANTI-ROUBO. O acesso à electrónica não permite a activação do comando.
4 INSTRUÇÕES DE MONTAGEM
Retirar a protecção, o teclado e o circuito electrónico. Fixar a caixa. Voltar a instalar a pilha e fechar a caixa com os

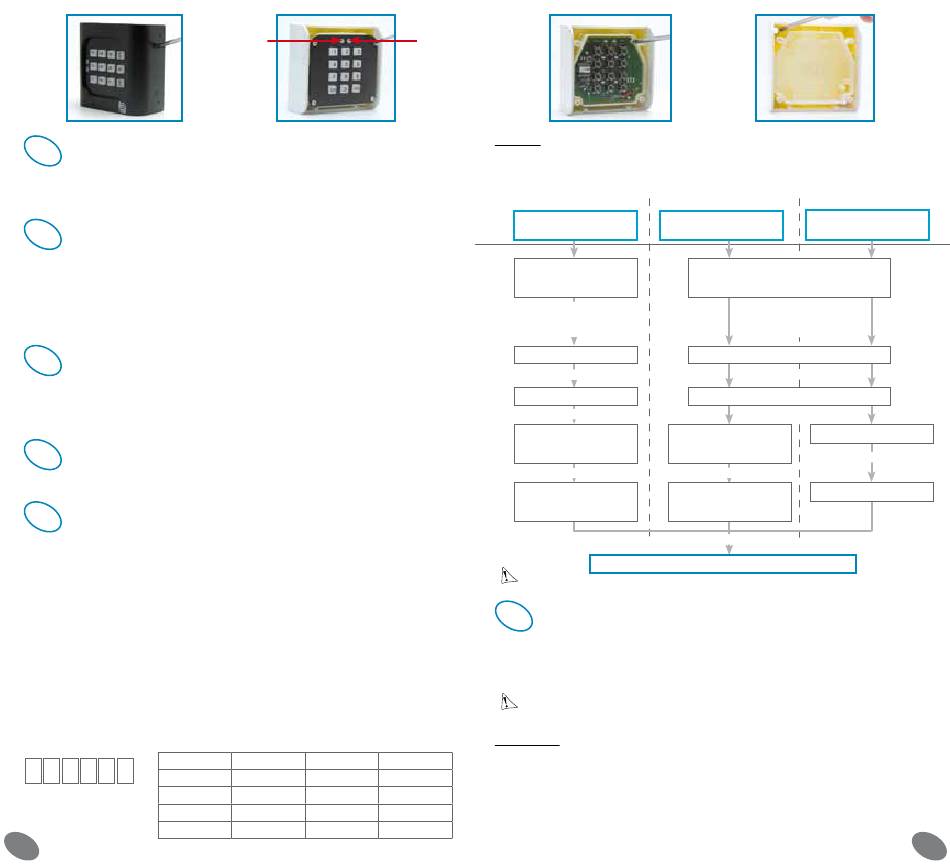

parafusos especiais fornecidos. O sistema está pronto (consultar as fotografias 1 a 4).
5 FUNCIONAMENTO
Quando o sistema estiver alimentado, pode-se proceder à programação dos códigos.
(Ver organigrama na página seguinte).
a.1a utilização CÓDIGO de INSTALAÇÃO:
Este código permite voltar para o modo programação a fim de alterar os seus códigos de acesso posteriormente.
Aconselhamos que altere o código de instalação pré-ajustado na fábrica com 999999. Para isso escolha um novo
código pessoal com 6 números e siga o procedimento do organigrama (página seguinte).
b. Programação do CÓDIGO DE ACESSO:
Este teclado de codificação possui 9 canais, poderá por conseguinte comandar até 9 aparelhos. Cada aparelho (au-
tomatismo de portão ou de porta de garagem, etc.) pode ser comandado graças aos códigos de acesso que terá
escolhido (1 código por canal). Deve escolher um código entre 1 e 8 números para cada um dos aparelhos que deseja
controlar (o primeiro número deve ser o número do canal).
exemplos: 18625 para o canal 1/2533 para o canal 2/36541779 para o canal 3
c. Supressão de um CÓDIGO DE ACESSO:
Se efectuar uma má manipulação durante a programação, premir em CLEAR e esperar que o teclado se apague, em
seguida recomeçar a programação.
Se desejar alterar um código, basta programar um novo código no mesmo canal, o novo código entrado anula e
substitui o antigo.
CÓDIGO de INSTALAÇÃO CÓDIGO de ACESSO
Canal 1:
Canal 2:
Canal 3:
Pode notar aqui os vossos
diferentes códigos
Canal 4:
Canal 5:
PT
CFI EXTEL WECACV 70003 - 11/2010
2.
L1
cada código
1 Canal 6: 6
2 Canal 7: 7
3 Canal 8: 8
4 Canal 9: 9
5
3.
L2
Observação: o canal 1 corresponde à tecla A do telecomando
o canal 2 corresponde à tecla B do telecomando
o canal 3 corresponde à tecla C do telecomando
o canal 4 corresponde à tecla D do telecomando
os outros canais poderão apenas comandar os receptores dos Kits WEATER3
A
1a utilização: Código
de instalação
Entrar ENTER + 999999+
ENTER para entrar
em programação
Os Leds L1 - L2 acendem-se +
o BIP durante 3 segundos,
em seguida os leds apagam-se
Entrar 1 + ENTER
O Led L1 acende-se
Entrar 999999 + ENTER
BIP longo
Entrar o novo código de
instalação (6 números) +
ENTER
BIP longo
Confirmar digitando o
código de instalação
(6 números) + ENTER
Os Leds L1 e L2 acendem-se + o BIP durante 3 segundos, em seguida os leds apagam-se
SEGUIDA OS LEDS APAGAM-SE FIM DA PROGRAMAÇÃO
Atenção: No caso de inacção sobre o teclado durante 30 segundos, sai da programação. Retome então o pro-
cedimento do início.
6
PROGRAMAÇÃO DO TECLADO DE CODIFICAÇÃO
NO RECEPTOR DO APARELHO A PILOTAR
Para permitir ao seu teclado de codificação comunicar com o aparelho a pilotar, deve consultar as instruções do seu
aparelho e retomar o mesmo procedimento que aquele da programação do seu telecomando.
Aquando desta programação, em vez de premir um botão do telecomando, digite o código de acesso no teclado. A
programação faz-se então automaticamente.
Atenção: Conserve os seus códigos num lugar seguro, porque se esquecer-se deles, o seu teclado de codifica-
ção sem fios nunca mais poderá ser utilizado.
Sinal luminoso de desgaste da pilha
Premir uma tecla:
1) Se ouvir um bip curto quando premir: a pilha está boa.
2) Se ouvir um bip de 2 segundos, a pilha está com 50% da sua carga.
Qualquer programação é então impossível mas o comando é possível.
3) Se ouvir 3 vezes 3 bips, a pilha deve ser mudada.
Qualquer programação ou comando é impossível
Este aparelho é garantido, peças e mão-de-obra nas oficinas.
A garantia não cobre: os consumíveis (pilhas, baterias, etc.) e os danos ocasionados por: uma má utilização, má instalação,
intervenção exterior, deterioração por choque físico ou eléctrico, queda ou fenómeno atmosférico.
4.
B
Programação de um
código de acesso
Entrar ENTER + código instalação
(6 números) + ENTER
Os Leds L1 - L2 acendem-se
+ o BIP durante 3 segundos,
em seguida os leds apagam-se
Entrar 2 + ENTER
O Led L2 acende-se + 2 BIP longos
Entrar o número do canal (de 1 a 9) + ENTER
BIP longo
Entrar o seu código de acesso
número de canal (1 a 9) +
(0 a 7 números) + ENTER
BIP longo
Confirmar o código de acesso
número de canal (1 a 9) +
(0 a 7 números) + ENTER
CFI EXTEL WECACV 70003 - 11/2010
C
Supressão de um
código de acesso
Entrar 0 + ENTER
BIP long
Entrar 0 + ENTER
