1.
1

DESCRIZIONE GENERALE

Tastiera digitale funzionamento a pila 9 volt tipo 6 F22 per trasmettere, via radio (433,92 MHz), codici di lunghezza
fissa costituiti da una quantità a scelta di cifre (da 1 a 8 ). Questa tastiera di codifica dispone di 9 canali e consente
dunque di gestire fino a 9 apparecchi. In tal caso sarà necessario attribuire un codice per canale,
deve iniziare con il numero del canale selezionato.
2

CARATTERISTICHE TECNICHE

Frequenza di trasmissione 433,92 MHz
Distanza Circa 30 m (in campo libero)
Tipo di codice Multipass
Numero di canali 9, selezionabili con la tastiera
Alimentazione Pila 9 V alcalina tipo 6F22
Consumo 15 μA in vigilia
Durata della trasmissione Circa 1 sec.
Grado d'isolamento IP 54
3 APPLICAZIONI
La tastiera è indicata per i casi in cui l'attivazione del dispositivo deve essere protetta da un codice: per esempio
motorizzazione del cancello o del garage. La tastiera è concepita per non necessitare cablaggio e può essere utilizzata
all'esterno. La mascherina frontale, costituita da cifre, è fissata con viti (fig. 2). La tastiera, in caucciù conduttivo semi-
trasparente, è retro illuminata. La pila si trova nella scatola.
N.B. Scatola elettronica ANTI-EFFRAZIONE. L'accesso alla scatola elettronica non consente l'attivazione dei comandi.
4

ISTRUZIONI DI MONTAGGIO

Rimuovere la mascherina di protezione, la tastiera e il circuito elettronico. Fissare la scatola di comando. Collegare la
batteria e richiudere la scatola di comando utilizzando le apposite viti fornite. Il sistema è pronto per essere utilizzato

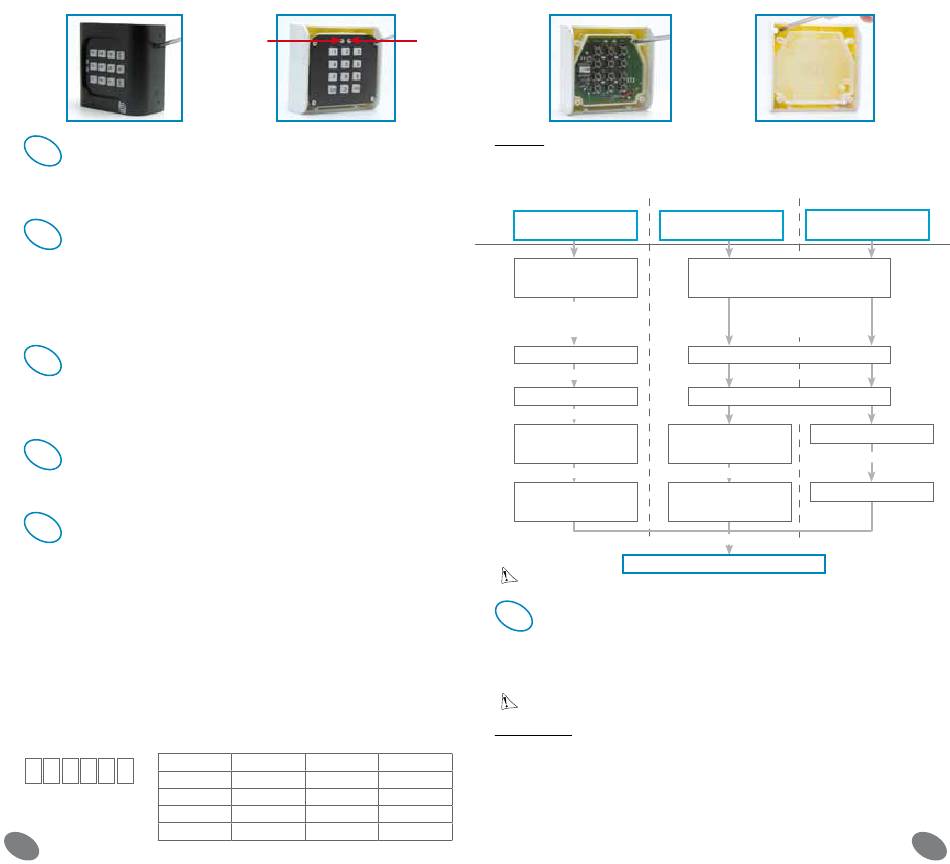

(v. foto da 1 a 4).
5

FUNZIONAMENTO

Una volta alimentato il sistema è possibile procedere alla programmazione dei codici.
(Vedere organigramma pagina seguente).
a.1° utilizzazione CODICE D'INSTALLAZIONE:
Questo codice consente di ritornare in modalità programmazione al fine di modificare ulteriormente il codice d'ac-
cesso. Consigliamo di modificare il codice d'installazione, preregolato in officina su 999999. Scegliere un nuovo codice
personale a 6 cifre e seguire le procedure dell'organigramma (pagina seguente).
b. Programmazione del CODICE D'ACCESSO:
Questa tastiera di codifica dispone di 9 canali e consente dunque di gestire fino a 9 apparecchi. Ciascun apparecchio
(automazione di cancello o garage ecc.) può essere comandato grazie ai codici d'accesso prescelti (1 codice per ogni
canale) Occorre scegliere un codice che includa da 1 a 8 cifre per ciascun apparecchio che si desidera controllare (la
prima cifra deve corrispondere al numero del canale).
Esempi: 18625 per il canale 1 / 2533 per il canale 2 / 36541779 per il canale 3
c. Cancellare un CODICE D'ACCESSO:
Se durante la programmazione si commette un errore, premere CLEAR e attendere che la tastiera si spenga, poi
ricominciare la programmazione.
Se si desidera modificare un codice è sufficiente programmare un nuovo codice sullo stesso canale; il nuovo codice
annulla e sostituisce il vecchio.
CODICE D'INSTALLAZIONE CODICE D'ACCESSO
Canale 1:
Canale 2:
Potete notare qui i vostri
Canale 3:
vari codici.
Canale 4:
Canale 5:
IT
CFI EXTEL WECACV 70003 - 11/2010
2.
L1
e ciascun codice
1 Canale 6: 6
2 Canale 7: 7
3 Canale 8: 8
4 Canale 9: 9
5
3.
L2
Osservazioni: il canale 1 corrisponde al tasto A del telecomando
il canale 2 corrisponde al tasto B del telecomando
il canale 3 corrisponde al tasto C del telecomando
il canale 4 corrisponde al tasto D del telecomando
gli altri canali potranno comandare solo i ricevitori dei kit WEATER3
A
1° utilizzazione:
Codice d'installazione
Digitare ENTER
+ 999999+ENTER
per entrare in programmazione
Led L1 - L2 si accendono +
BIP durante 3s,
poi i led si spengono
Digitare 1 + ENTER
Led L1 si accende
Digitare 999999 + ENTER
BIP lungo
Digitare il nuovo codice
d'installazione (6 cifre)
+ ENTER
BIP lungo
Confermare digitando di
nuovo il codice d'installazione
a (6 cifre) + ENTER
Attenzione: In caso di assenza di azioni sulla tastiera per 30 secondi si esce dalla programmazione.
Ricominciare allora la procedura dall'inizio..
6
PROGRAMMAZIONE DELLA TASTIERA DI CODIFICA
SUL RICEVITORE DELL'APPARECCHIO DA PILOTARE
Per consentire alla tastiera di codifica di comunicare con l'apparecchio da pilotare, occorre far riferimento alle istruzi-
oni dell'apparecchio e riprendere la stessa procedura della programmazione del telecomando. Durante questa program-
mazione, invece di premere un pulsante del telecomando, comporre il codice di accesso sulla tastiera. La programmazi-
one avviene automaticamente.
Attenzione: Conservare i codici in un posto sicuro: se dimenticati, la tastiera di codifica non potrà più essere utilizzata.
Spia di usura della pila
Premere su un tasto:
1) Se premendo si sente un bip breve: la pila è nuova.
2) Se si sente un bip per 2 secondi la pila ha ancora il 50% di carica.
La programmazione è allora impossibile ma tutte le funzioni sono possibili.
3) Se si sentono 3 volte 3 bip la pila deve essere sostituita.
La programmazione e le funzioni sono impossibili
Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso la fabbrica. La garanzia non copre: i consumabili
(pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata installazione, intervento esterno, deterioramento a
causa di urto, scarica elettrica, caduta o fenomeno atmosferico.
4.
B
Programmazione
del codice d'accesso
Digitare ENTER + codice installazione
(6 cifre) + ENTER
Led L1 - L2 si accendono +
BIP durante 3s,
poi i led si spengono
Digitare 2 + ENTER
Led L2 si accende + 2 BIP lungo
Digitare il numero di canale (da 1 a 9) + ENTER
BIP lungo
Digitare il codice d'accesso
numero di canale (da 1 a 9)
+ (da 0 a 7 cifre) + ENTER
BIP lungo
Confermare il codice d'acces-
Digitare 0 + ENTER so
numero di canale (da 1 a 9) +
(da 0 a 7 cifre) + ENTER
Led L1 - L2 si accendono + BIP durante 3s, poi i led si spengono
FINE DELLA PROGRAMMAZIONE
CFI EXTEL WECACV 70003 - 11/2010
C
Cancellare un
codice d'accesso
Digitare 0 + ENTER
BIP lungo
Digitare 0 + ENTER
