1.
1
DESCRIPCIÓN GENERAL
Teclado digital que funciona con una pila de 9 voltios de tipo 6 F22 para transmitir, por radio (433,92 MHz), códigos de
la misma longitud, constituidos de 1 a 8 cifras a elección. Este teclado de codificación inalámbrico dispone de 9 canales
y le permite controlar hasta 9 aparatos. En ese caso, usted deberá programar un código por canal,
comenzar por el número del canal seleccionado.
2
CARACTERÍSTICAS TÉCNICAS
Frecuencia de transmisión
433,92 MHz
Distancia
30 m aproximadamente (en campo libre)
Tipo de código
Multipass
Número de canales
9, seleccionables con el teclado
Alimentación
Pila 9 V alcalina modelo 6F22
Consumo
15 μA en posición auxiliar
Duración de la transmisión
1 seg. aproximadamente
Grado de aislamiento
IP 54
3
APLICACIONES
El teclado está indicado para todos los casos en los que la activación de un dispositivo debe ser protegida por un
código: motorización de portal o garaje por ejemplo. Por su concepción, el teclado no requiere ningún cableado y
puede utilizarse al exterior. La cara frontal, compuesta de cifras, está fijada con tornillos (fig. 2). El teclado, de caucho
conductor semitransparente, está retroalumbrado. La pila se coloca en la caja.
NOTA. Caja electrónica ANTI-EFRACCIÓN. El acceso a la electrónica no permite la activación del mando.
4
INSTRUCCIONES DE MONTAJE
Quite la tapa, el teclado y el circuito electrónico. Fije la caja. Ponga la pila y vuelva a cerrar la caja con los tornillos

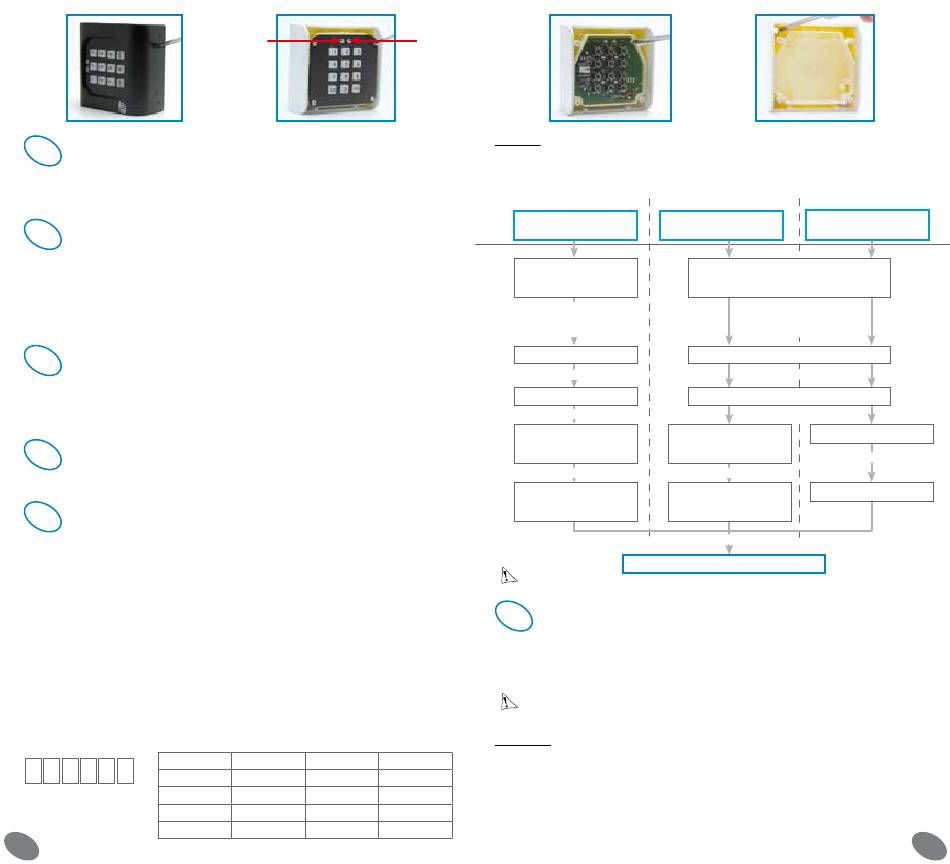

especiales suministrados. El sistema está listo (consulte las fotografías 1 a 4).
5
FUNCIONAMIENTO
Una vez que el sistema esté alimentado, se puede proceder a la programación de los códigos.
(Véase organigrama página siguiente).
a.1ª utilización CÓDIGO DE INSTALACIÓN:
Este código le permite entrar en modo programación con el fin de modificar sus códigos de acceso posteriormente.
Le aconsejamos modificar el código de instalación regulado previamente en fábrica en 999999. Para eso elija un nuevo
código personal de 6 cifras y siga el procedimiento del organigrama (página siguiente).
b. Programación del CÓDIGO DE ACCESO:
Este teclado de codificación posee 9 canales, así pues, usted podrá controlar hasta 9 aparatos. Cada aparato (automa-
tismo de portal o garaje, etc...) puede accionarse gracias a los códigos de acceso que usted haya elegido (1 código
por canal). Debe elegir un código entre 1 y 8 cifras para cada uno de los aparatos que desea controlar (la primera
cifra debe ser el número de canal).
ejemplos: 18625 para el canal 1/2533 para el canal 2/36541779 para el canal 3
c. Borrado de un CÓDIGO DE ACCESO:
Si efectúa una mala manipulación durante la programación, pulse CLEAR y espere que el teclado se apague, luego
comience de nuevo la programación.
Si desea modificar un código, basta con programar un nuevo código en el mismo canal, el nuevo código que se entra
anula y reemplaza al antiguo.
CÓDIGO DE INSTALACIÓN
CÓDIGO DE ACCESO
Canal 1:
Canal 2:
Canal 3:
Pueden tener en cuenta
aquí sus distintos códigos
Canal 4:
Canal 5:
ES
CFI EXTEL WECACV 70003 - 11/2010
2.
L1
cada código debe
1
Canal 6:
6
2
Canal 7:
7
3
Canal 8:
8
4
Canal 9:
9
5
3.
L2
Advertencia: el canal 1 corresponde a la tecla A del mando a distancia
el canal 2 corresponde a la tecla B del mando a distancia
el canal 3 corresponde a la tecla C del mando a distancia
el canal 4 corresponde a la tecla D del mando a distancia
los demás canales podrán solamente accionar los receptores de los equipos WEATER3.
A
1ª utilización: Código
de instalación
Pulsar ENTER + 999999+
ENTER para entrar en la
programación
Los Leds L1 - L2 se encienden
+ BIP durante 3 seg.,
luego los leds se apagan
Marcar 1 + ENTER
Led L1 se enciende
Marcar 999999 + ENTER
BIP largo
Entrar el nuevo código de
instalación de (6 cifras) +
ENTER
BIP largo
Entrar el nuevo código de
instalación de (6 cifras) +
ENTER
Los Leds L1 y L2 se encienden + BIP durante 3 seg., luego los leds se apagan
Atención:
Si el teclado no reacciona durante 30 segundos, salga del programa, y comience el procedimiento
desde el principio.
6
PROGRAMACIÓN DEL TECLADO DE CODIFICACIÓN
EN EL RECEPTOR DEL APARATO QUE DEBE PILOTARSE
Para que su teclado de códigos se comunique con el aparato que quiere controlar, debe consultar las instrucciones de
su aparato y repetir el mismo procedimiento que el de la programación de su mando a distancia. Durante esta program-
ación, en lugar de pulsar el botón del mando a distancia, teclee el código de acceso en el teclado. La programación se
realizará entonces automáticamente.
Atención:
Conserve sus códigos en un lugar seguro, pues si los olvidan, usted no podrá utilizar más
el teclado de codificación inalámbrico.
Testigo de desgaste de la pila
Pulse una tecla:
1) Si oye un BIP corto cuando pulsa: la pila es buena.
2) Si oye un BIP de 2 segundos, la pila está al 50% de su carga.
Entonces no puede realizarse ninguna programación pero el mando sigue siendo posible.
3) Si oye 3 veces 3 bips, la pila deben cambiarse.
Toda programación o mando es imposible.
Este aparato está garantizado, piezas y mano de obra en nuestros talleres. La garantía no cubre: los consumibles (pilas,
baterías, etc...) y los daños causados por: mala utilización, mala instalación, intervención exterior, deterioro por choque
físico o eléctrico, caída o fenómeno atmosférico.
4.
B
Programación de
un código de acceso
Pulsar ENTER + código instalación (6 cifras)
+ ENTER
Leds L1 - L2 se encienden
+ BIP durante 3 seg.,
luego los leds se apagan
Marcar 2 + ENTER
Led L2 se enciende + 2 BIP largos
Marcar el número de canal (de 1 a 9) + ENTER
BIP largo
Marcar el código de acceso
número de canal (1 a 9) +
(0 a 7 cifras) + ENTER
BIP largo
Confirmar el código de acceso
número de canal (1 a 9) +
(0 a 7 cifras) + ENTER
FINAL DE LA PROGRAMACIÓN
CFI EXTEL WECACV 70003 - 11/2010
C
Borrado de un
código de acceso
Marcar 0 + ENTER
BIP largo
Marcar 0 + ENTER
ES
