1 DESCRIPTION GÉNÉRALE
Clavier numérique fonctionnant avec une pile 9 volts de type 6 F22 pour transmettre, par radio (433,92 MHz), des
codes de longueur fixe, constitués de 1 à 8 chiffres au choix. Ce clavier de codage sans fil dispose de 9 canaux et vous
permet donc de commander jusqu'à 9 appareils. Dans ce cas, il vous faudra programmer un code par canal,
code devant commencer par le numéro du canal sélectionné.
2 CARACTÉRISTIQUES TECHNIQUES
Fréquence de transmission 433,92 MHz
Distance Environ 30 m (en champ libre)
Type de code Multipass
Nombre de canaux 9, sélectionnables par le clavier
Alimentation Pile 9 V alcaline type 6F22
Consommation 15 μA en veille
Durée de la transmission Environ 1 sec.
Degré d'isolation IP 54
3 APPLICATIONS
Le clavier est indiqué pour tous les cas, où l'activation d'un dispositif doit être protégée par un code : motorisation
de portail ou de garage par exemple. Le clavier, par sa conception, ne nécessite pas de câblage et peut être utilisé en
extérieur. Le plastron frontal, composé de chiffres, est fixé avec des vis (fig. 2). Le clavier, en caoutchouc conductible
semi-transparent, est rétro éclairé . La pile est logée dans le boîtier.
N.B. Boîtier électronique ANTI-EFFRACTION. L'accès à l'électronique ne permet pas l'activation de la commande.
4 INSTRUCTIONS DE MONTAGE
Enlever le cache, le clavier et le circuit électronique. Fixer le boîtier. Relier la pile et refermer le boîtier avec les vis

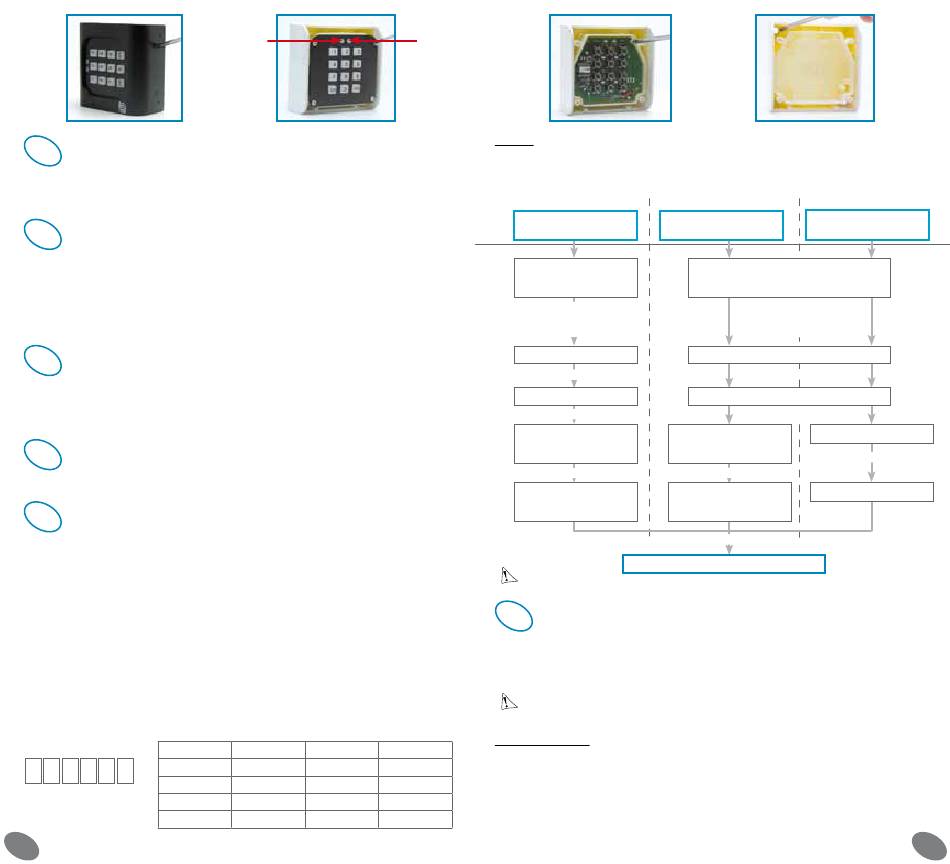

spéciales fournies. Le système est prêt (voir photos de 1 à 4).
5 FONCTIONNEMENT
Une fois le système alimenté, on peut procéder à la programmation des codes. (Voir organigramme page suivante).
a.1 ère utilisation CODE D'INSTALLATION :
Ce code vous permet de rentrer en mode programmation afin de modifier vos codes d'accès ultérieurement. Nous
vous conseillons de modifier le code d'installation préréglé d'usine sur 999999. Pour cela choisissez un nouveau code
personnel à 6 chiffres et suivre la procédure de l'organigramme (page suivante).
b. Programmation du CODE D'ACCÈS :
Ce clavier de codage possède 9 canaux, vous pourrez donc commander jusqu'à 9 appareils. Chaque appareil (auto-
matisme de portail ou de garage,etc.) peut être commandé grâce aux codes d'accès que vous aurez choisis (1 code
par canal). Vous devez choisir un code entre 1 et 8 chiffres pour chacun des appareils que vous souhaitez contrôler
(le premier chiffre doit être le numéro de canal).
exemples: 18625 pour le canal 1 / 2533 pour le canal 2 / 36541779 pour le canal 3
c. Effacement d'un CODE D'ACCÈS :
Si vous effectuez une mauvaise manipulation pendant la programmation, appuyez sur CLEAR et attendez que le clavier
s'éteigne, puis recommencez la programmation.
Si vous souhaitez modifier un code, il suffit de programmer un nouveau code sur le même canal, le nouveau code
rentré annule et remplace l'ancien.
CODE D'INSTALLATION CODE D'ACCÈS
Canal 1:
Canal 2:
Canal 3:
Vous pouvez noter ici
Canal 4:
vos différents codes
Canal 5:
F
CFI EXTEL WECACV 70003 - 11/2010
2.
L1
1 Canal 6: 6
2 Canal 7: 7
3 Canal 8: 8
4 Canal 9: 9
5
3.
L2
Remarque: le canal 1 correspond à la touche A de la télécommande
le canal 2 correspond à la touche B de la télécommande
le canal 3 correspond à la touche C de la télécommande
le canal 4 correspond à la touche D de la télécommande
les autres canaux pourront seulement commander les récepteurs des kits WEATER3
chaque
A
1ère utilisation:
Code d'installation
Taper ENTER + 999999
+ ENTER pour rentrer
en programmation
Leds L1 - L2 s'allument
+ BIP pendant 3s,
puis les leds s'éteignent
Taper 1 + ENTER
Led L1 s'allume
Taper 999999 + ENTER
BIP long
Rentrer le nouveau
code d'installation à
(6 chiffres) + ENTER
BIP long
Confirmer en retapant
le code d'installation à
(6 chiffres) + ENTER
Leds L1 et L2 s'allument + BIP pendant 3s, puis les leds s'éteignent
Attention : En cas d'inaction sur le clavier pendant 30 secondes, vous sortez de la programmation. Reprenez
alors la procédure du début.
6
PROGRAMMATION DU CLAVIER DE CODAGE
SUR LE RÉCEPTEUR DE L'APPAREIL À PILOTER
Pour permettre à votre clavier de codage de communiquer avec l'appareil à piloter, vous devez vous reporter à la notice
de votre appareil et reprendre la même procédure que celle de la programmation de votre télécommande. Lors de
cette programmation, à la place d'appuyer sur un bouton de la télécommande, composez le code d'accès sur le clavier.
La programmation se fait alors automatiquement.
Attention : Conservez vos codes dans un endroit sûr, car si vous les oubliez, votre clavier de codage sans fil
ne pourra plus être utilisé.
Témoin d'usure de la pile
Appuyer sur une touche :
1) Si vous entendez un bip court quand vous appuyez : la pile est bonne.
2) Si vous entendez un bip de 2 secondes, la pile est à 50% de sa charge.
Toute programmation est alors impossible mais la commande est possible.
3) Si vous entendez 3 fois 3 bips, la pile doit être changée.
Toute programmation ou commande est impossible
Cet appareil est garanti, pièces et main d'œuvre dans nos ateliers. La garantie ne couvre pas : les consommables (piles,
batteries, etc.) et les dégâts occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détério-
ration par choc physique ou électrique, chute ou phénomène atmosphérique.
4.
B
Programmation
d'un code d'accès
Taper ENTER + code installation
(6 chiffres) + ENTER
Leds L1 - L2 s'allument
+ BIP pendant 3s,
puis les leds s'éteignent
Taper 2 + ENTER
Led L2 s'allume + 2 BIP longs
Taper le numéro de canal (de 1 à 9) + ENTER
BIP long
Taper votre code d'accès
numéro de canal (1 à 9)
+ (0 à 7 chiffres) + ENTER
BIP long
Confirmer le code d'accès
numéro de canal (1 à 9)
+(0 à 7 chiffres) + ENTER
FIN DE LA PROGRAMMATION
CFI EXTEL WECACV 70003 - 11/2010
C
Effacement
d'un code d'accès
Taper 0 + ENTER
BIP long
Taper 0 + ENTER
