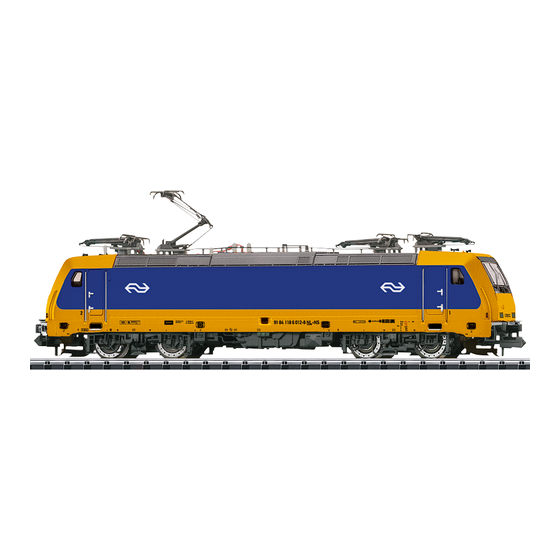

Modell der Elektrolokomotive E 186 012
16875
D
GB
F
USA

Werbung

Kapitel

loading

Verwandte Anleitungen für Trix MINITRIX E 186 012

Inhaltszusammenfassung für Trix MINITRIX E 186 012

  • Seite 1 Modell der Elektrolokomotive E 186 012 16875...

  • Seite 3: Inhaltsverzeichnis

    Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant le modèle réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Hinweise zum Digitalbetrieb Remarques relatives au fonctionement en mode digital 14 Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung...
  • Seite 4 Informationen zum Vorbild Die 160 km/h schnellen TRAXX-Renner der Baureihe (E) 186 haben bei den Niederländischen Eisenbahnen (NS) nicht nur deren Hochgeschwindigkeitsstrecke erobert, sondern sind auch im gehobenen Schnellzugdienst zu finden. Für den Verkehr auf der niederländischen Hochgeschwindigkeits- strecke HSL-Zuid waren eigentlich die HVG-Züge V250 von AnsaldoBreda vorgesehen.
  • Seite 5 Information about the prototype Informations concernant le modèle réel The class (E) 186 TRAXX racers can do 160 km/h / 100 mph Les coursiers TRAXX de la série (E) 186, capables on the Dutch Railways (NS) and they have not only con- d‘atteindre une vitesse de 160 km/h, n’ont pas seulement quered its high-speed routes but have also found a place conquis la ligne à...

  • Seite 6: Sicherheitshinweise

    • Eingebaute Elektronik zum wahlweisen Betrieb mit • Setzen Sie das Modell keiner direkten Sonneneinstrah- konventionellem Gleichstrom-Fahrgerät (max. ±14 Volt), lung, starken Temperaturschwankungen oder hoher Trix Systems, Trix Selectrix (SX) oder Digitalsystemen Luftfeuchtigkeit aus. nach NMRA-Norm. • Das verwendete Gleisanschlusskabel darf maximal •...

  • Seite 7: Schaltbare Funktionen

    Schaltbare Funktionen Schaltbare Funktionen Spitzensignal fahrtrichtungsabhängig Rangierlicht, 1 x weiß Führerstandsbeleuchtung Geräusch: Bahnhofsansage Geräusch: Betriebsgeräusch Geräusch: Bahnhofsansage Fernlicht Geräusch: Zugdurchsage Direktsteuerung (ABV) Geräusch: Zugdurchsage Geräusch: Bremsenquietschen aus Geräusch: Ansage Zugbeeinflussung Spitzensignal Führerstand 2 Geräusch: Ansage Sifa Geräusch: Signalhorn tief Geräusch: Ansage Sifa Spitzensignal Führerstand 1 Geräusch: Ansage Geräusch: Bahnhofsansage...
  • Seite 8 Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 –...

  • Seite 10: Safety Notes

    • This locomotive must not be supplied with power from more than one power pack. • Please see your authorized Trix dealer for repairs or spare parts. • Pay close attention to the safety notes in the instructions for your operating system.

  • Seite 11: Controllable Functions

    Controllable Functions Controllable Functions Headlights Switching light, 1 x white Engineer‘s cab lighting Sound effect: Station announcements Sound effect: Operating sounds Sound effect: Station announcements Long distance headlights Sound effect: Train announcement Direct control (ABV) Sound effect: Train announcement Sound effect: Squealing brakes off Sound effect: Announcement Train control Headlights Engineer‘s Cab 2 Sound effect: Announcement Sifa...
  • Seite 12 Factory Discription DCC Value Setting Address 1 – 127 Minimum Speed 0 – 15 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Extendet address (upper part) (CV 29, Bit 5=1) 0 – 255 Extendet address (lower part) (CV 29, Bit 5=1) 0 –...

  • Seite 14: Remarques Importantes Sur La Sécurité

    14972. Le set régulateur de marche conventionnel c.c. (max. ±14 volts), de déparasitage ne convient pas pour l’exploitation en Trix Systems, Trix Selectrix (SX) ou systèmes numériques mode numérique. conformes à la norme NMRA.

  • Seite 15: Fonctions Commutables

    Fonctions commutables Fonctions commutables Fanal éclairage Feu de manœuvre, 1 x blanc Eclairage de la cabine de conduite Bruitage : Annonce en gare Bruitage : Bruit d’exploitation Bruitage : Annonce en gare Phares à longue portée Bruitage : Annonce en train Temporisation d’accélération et de freinage Bruitage : Annonce en train Bruitage : Grincement de freins désactivé...
  • Seite 16 Signification Valeur DCC Valeur Parm. Usine Adresse 1 – 127 Vitesse min 0 – 15 Temporisation d‘accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Adresse étendue (partie supérieure) (CV 29, Bit 5=1) 0 – 255 Adresse étendue (partie inférieure) (CV 29, Bit 5=1) 0 –...
  • Seite 18 7149 Märklin 66626 7149 66623...
  • Seite 23 1 Stromabnehmer E119 137 Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur 2 Schraube E19 8004 28 im Rahmen einer Reparatur im Märklin-Reparatur-Service 3 Schraube E19 7099 28 repariert werden. 4 Schraube E19 8001 28 5 Motor...
