Hall Sonde
14

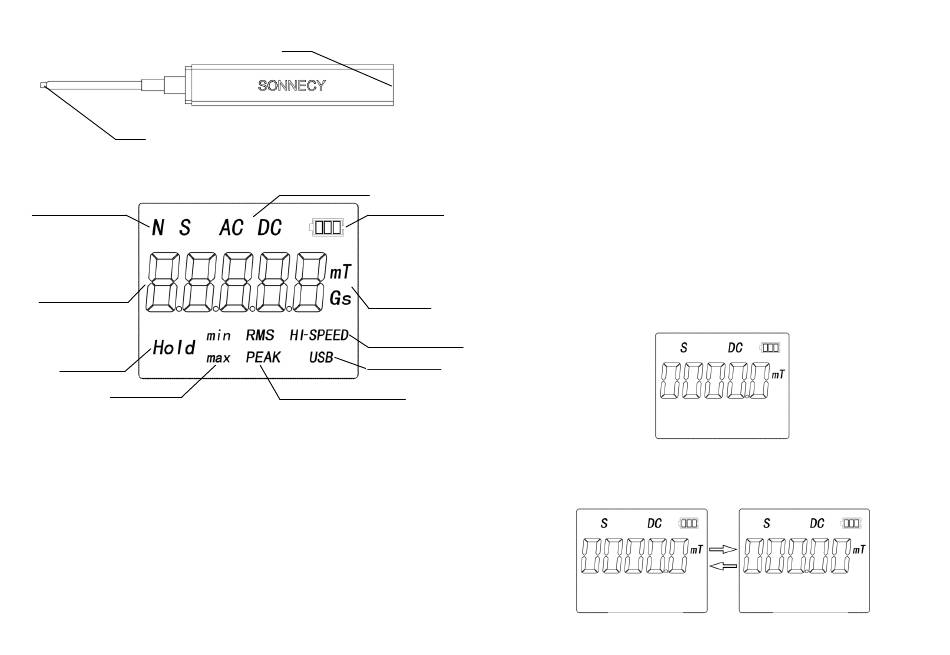

13: USB Mikro B Port für Messgerätverbindung
DC Polaritätsanzeige
Messwert
Anzeige halten
Max/Min halten
Funktionen:
1) USB A Port für Verbindung zur Sonde: zur Verbindung der
Hallsonde mit dem Messgerät
2) LCD Bildschirm: zur Anzeige der Feldstärke und der Polarität
("N" Nordpol, "S" Südpol) etc.
3) Einheitenauswahl: Auswahl zwischen den Einheiten (Gs / mT).
4) Nullpunktrücksetzung: den Messwert auf 0 zurücksetzen
5) RMS/Spitzen-Wert: Auswahl des Anzeigeformats von AC-Signalen
(RMS-Wert oder Spitzenwert)
6) Max/Min halten: hält den Maximal-/Minimalwert
7) Tastatur/Fernsteuerung: Auswahl der Steuermethode
8) Ein-/Ausschalter: Messgerät Ein- oder Ausschalten
13
14: Hall Bauteil
Modus (AC/DC)
Energieanzeige
Einheit
High-speed Modus
Datenübertragung
RMS/Spitzenwert (AC)
7
9) USB Mikro B Port für PC-Verbindung/Stromversorgung: externe
5V-Stromversorgung anschließen; Datenkommunikation zwischen
Gaussmeter und PC
10) Anzeige halten: aktueller Messwert zu halten
11) AC/DC Modus: zwischen Messung von AC-/DC-Feldern wechseln
12) Messbereich: umschalten zwischen den Messbereich 0-50mT und
0-500mT für die Hall Sonden CYTP98A und CYAP98A oder
zwischen 0-200mT und 0-2000mT für die Hall Sonden
CYTP98B und CYAP98B
13) USB Mikro B Port für Messgerätverbindung: Verbindung der Hall-
Sonde mit dem Messgerät
8. Messvorgang
1) Verbinden der Hall-Sonde (13) mit dem Messgerät (1) via Mikro
USB-Kabel
2) 3 x 1.5V AA Batterien in das Batteriefach einlegen oder +5V
Stromversorgung via USB-Kabel mit dem Gerät verbinden
Das Gerät mit der "ON/OFF"-Taste(8) anschalten, LCD-Bildschirm
3)
zeigt 0000.0mT oder einen anderen Wert an
4) Messbereich auswählen indem die "Range"-Taste(12) gedrückt
wird, der Messbereich ändert sich zwischen 0-200mT und 0-2000mT
(hier als Beispiel mit der Hall-Sonde CYTP98B oder CYAP98B):
0-2000mT
8
0-200mT
