SE
Installation
Installation och uppsättning av badkaret måste utföras av personer bemyndigade av
tillverkaren eller godkända fackmän.
OBS! Innan installationen säkerställ att det elektriska ledningssystemet är jordat,
överensstämmer med gällande standarder och att ledningarna inte är spänningsförande.
Placera badkaret på önskad plats; justera stöden så att rätt höjd och horisontalplan erhålls.
Vid behov utför erforderliga elanslutningar. Använd ett fl exibelt rör för att ansluta badets vattenavlopp till
avloppssystemet. För badkarsblandare: koppla kall- och varmvattenanslutningarna till vattenledningssystemet
med användning av fl exibla tryckslangar. Fixera stöden med låsmuttrar. Fyll i mellanrummet mellan badkaret
och väggen.
Om badkaret byggs in i badrummet är det viktigt att installera en öppningsbar lucka eller dörr för att kunna
utföra underhåll av badkaret och, där det är nödvändigt, kunna ta bort badkaret.
Vid inbyggda badkar måste ett tillräckligt ventilationsutrymme lämnas för att sörja för kylning av pumpen och
kompressorn.

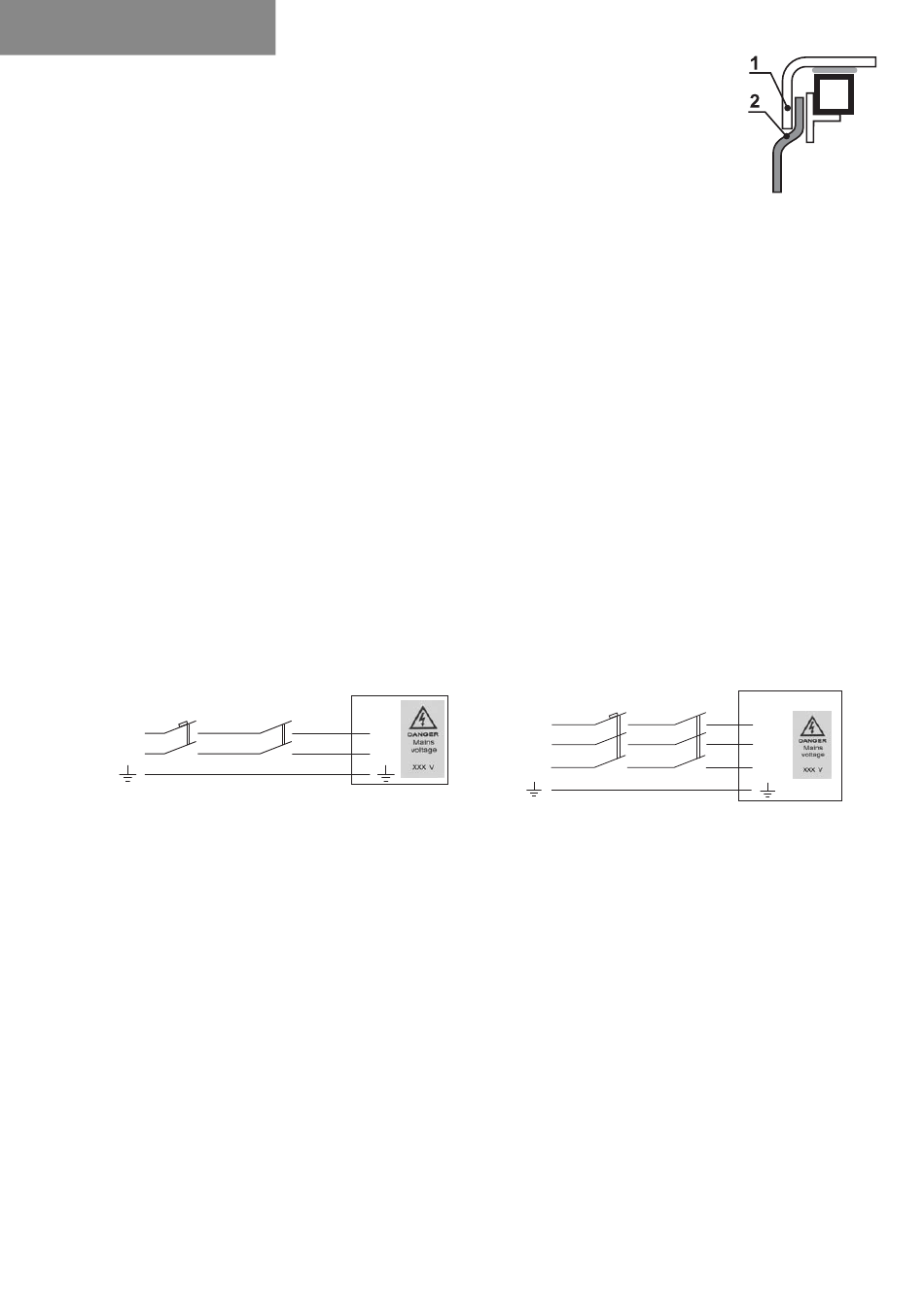

För montering av panelen, skjut panelen (2) under badkarets kant (1) och fäst den med skruvar.
Anslutning till elnätet
Badkaret är konstruerat för användning i elektriska ledningssystem med noll-ledare och fast monterad
skyddsjordledare (System TN-S). Samtliga elinstallationer i samband med badkarets installation skall utföras
av en yrkesman bemyndigad av tillverkaren eller en behörig elektriker.
OBS! Innan några elektriska anslutningar görs, försäkra er om att ledningssystemet inte är spänningsförande.
Elektriska anslutningar måste motsvara värden som fi nns angivna på märkplattan.
Badkaret ansluts permanent till elnätet i enlighet med Figur 1 eller Figur 2. Lokala föreskrifter och tillåten
belastning för en fas måste följas.
2
1
L
N
Figur 1
1. Kraftnät 230 v 50 Hz
2. Säkerhetsbrytare
3. Jordfelsbrytare
4. Badets anslutningsplint
Anslut matningen till den märkta kopplingsdosan av plast genom en ledig kabelförskruvning, det är viktigt att
förskruvningens packning verkligen tätar ordentligt runt kabeln på sådant sätt att den synligt kan bevisas vara
vattentät. Var även uppmärksam på att plastdosans lock sätts på plats efter att matningen är ansluten.
Denna enhet måste anslutas till en försörjningskrets som är skyddad med en jordfelsbrytare 30 mA och en
säkerhetsbrytare som är dimensionerad för badkarets effekt.
För extra potentialutjämning lokalt är det viktigt att ansluta alla yttre ledande delar inom rummet till badkarets
jordanslutning:
• vatten-, gas-, avloppsrör mm av metall;
• centralvärme/luftkonditioneringsledningar av metall;
• byggnadens metallkonstruktioner;
• övriga yttre metalldelar som kan bli strömförande;
• skyddsledningar för kontakter som fi nns i badrummet.
OBS! Vid installation av badkarsblandare, anslut blandaren till badkarets jordningsskenor, använd isolerad
kopparledning med minst 2,5 mm² tvärsnittsyta.
3 4
L
N
24
1 2
3
L1
L2
N
Figur 2
1. Kraftnät 230/400V (2N) 50Hz
2. Säkerhetsbrytare
3. Jordfelsbrytare
4. Badets anslutningsplint
4
L1
L2
N
