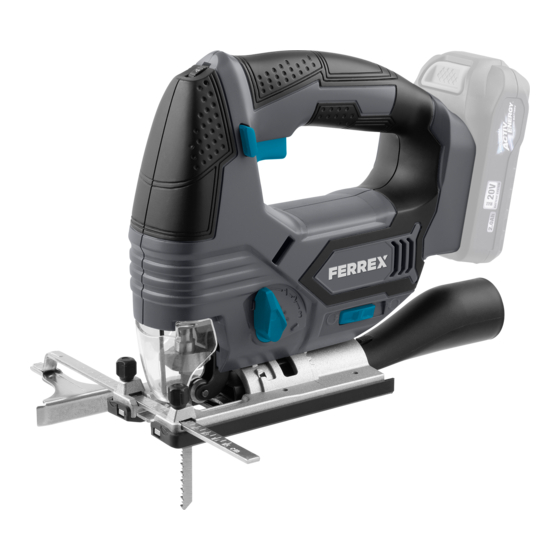

- Seite 1 20 V Li-Ion Akku- Pendelhub-Stichsäge KUNDENSERVICE Jahre 0202 24750 430/431/432 Zum regulären Festnetztarif Ihres Telefonanbieters meister-service@conmetallmeister.de GARANTIE Art.-Nr.: 1001814 10/07/19 BEDIENUNGSANLEITUNG FAPS 20-N / WU5420141 Originalbetriebsanleitung 10/07/19 Art-Nr. 1001814...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ............... 3 Komponenten ................6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Hinweiserklärung ..............8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge .10 Verwendung und Behandlung des Elektrowerkzeugs ... 12 Verwendung und Behandlung des Akkuwerkzeugs .. -
Seite 3: Lieferumfang
Lieferumfang Lieferumfang... - Seite 4 Lieferumfang...
- Seite 5 Lieferumfang...
-
Seite 6: Komponenten
Lieferumfang Komponenten Stellrad für die Hubzahlvorwahl Sperrtaste für Ein-/Ausschalter Ein-/Ausschalter Handgriff Akkuaufnahme Schiebeschalter für Staubblasfunktion Sägeschuh Gleitschuh Pendelhubeinstellung Führungsrolle Sägeblattaufnahme Feststellschrauben (Parallelanschlag) Schutzabdeckung Feststellhebel für Sägeschuh Sägeblatt Parallelanschlag Adapter für Spanabsaugung LED-Licht Orientierhilfe... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser 20 V Li-Ion Akku-Pendel- hub-Stichsäge (im Folgenden nur „Produkt“ genannt). Sie enthält wich- tige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Pro- dukt verwenden. -
Seite 8: Sicherheit
Sicherheit Tragen Sie eine Staubschutzmaske. Tragen Sie Gehörschutz. Tragen Sie geeignetes festes Schuhwerk. Tragen Sie geeignete Schutzhandschuhe. Sicherheit Hinweiserklärung Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung verwendet. Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, den Tod oder schwere WARNUNG! Verletzungen zur Folge haben kann. -
Seite 9: Restrisiken
Sicherheit dem 20/40 V Akku der Marke Activ Energy® betrieben werden. Verwenden Sie aus- schließlich die im Kapitel „Technische Daten“ genannten Akkus für das Produkt, be- treiben Sie das Produkt nicht mit Akkus anderer Hersteller. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. -
Seite 10: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit • Emissionen von Holzstäuben (Gesundheitsschäden); • Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls die Säge nicht ordnungsgemäß geführt und gewartet wird. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebil- derungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. - Seite 11 Sicherheit c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Ein- dringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elekt- rowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen.
-
Seite 12: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. -
Seite 13: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit trowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. - Seite 14 Sicherheit d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen sie keinen beschädigten oder veränderten Akku.
-
Seite 15: Vorbereitung
Vorbereitung Vorbereitung WARNUNG! Erstickungsgefahr! Lassen Sie Kinder nicht mit Verpackungsmaterial spielen. Kinder können sich beim Spielen darin verfangen und ersticken. − Halten Sie Kinder vom Verpackungsmaterial fern. 1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien. 2. Kontrollieren Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie das Produkt nicht. -
Seite 16: Gleitplatte Anbringen
Vorbereitung Gleitschuh anbringen 1. Schieben Sie das Produkt mit den beiden Haltenocken in die beiden Aussparun- (siehe Abb. I). gen des Gleitschuhs 2. Drücken Sie das Produkt nach unten, bis es in die hinteren Haltenasen des Gleit- schuhs einrastet. 3. Zum Demontieren des Gleitschuhs vom Sägeschuh biegen Sie die Haltenasen am hinteren Ende des Gleitschuhs auseinander und ziehen sie nach unten ab. -
Seite 17: Einstellen Des Sägeschuhs Für Gehrungsschnitte
Vorbereitung Das Entfernen des Sägeblattes erfolgt in umgekehrter Reihenfolge. Halten Sie das Sägeblatt hierzu fest, damit es nicht durch den Federdruck herausspringen kann. Einstellen des Sägeschuhs für Gehrungsschnitte VORSICHT! Verletzungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu schweren Verletzungen führen. −... -
Seite 18: Staubblasfunktion
Vorbereitung Staubblasfunktion Wenn die Staubblasfunktion eingeschaltet ist, darf die Spanabsaugung durch einen Staubsauger nicht verwendet werden. − Schieben Sie den Schieberegler für die Staubblasfunktion nach rechts in Richtung des Akkus (nicht im Lieferumfang enthalten), um die Staubblasfunkti- on einzuschalten. − Schieben Sie den Schieberegler nach links in Richtung Sägeblatt, um die Staub- blasfunktion auszuschalten. -
Seite 19: Parallelanschlag Befestigen
Vorbereitung Parallelanschlag befestigen • Der Parallelanschlag lässt sich an beiden Seiten des Sägeblattes an- bringen. Mit Hilfe des Parallelanschlags lässt sich ein gerader Schnitt, parallel zur Anschlagkante des Werkstücks, auszuführen. • Sie können immer ohne Parallelanschlag sägen. Die Verwendung eines Parallelanschlags ist nicht zwingend erforderlich. 1. -
Seite 20: Akku Laden
Bedienung Akku laden − Befolgen Sie für das Laden des Akkus die Anweisungen in den Bedienungsanlei- tungen zum verwendeten Akkupack und zum Ladegerät. Akku einstecken und entfernen − Um den Akku einzustecken, schieben Sie den Akku in die Akkuaufnahme Der Akku rastet hörbar ein (siehe Abb. A). −... -
Seite 21: Pendelhub Einstellen
Bedienung Stufe Hubzahl 1–2 niedrige Hubzahl 3–4 mittlere Hubzahl 5–6 hohe Hubzahl • Die Hubzahl sollte hoch genug sein, um glatte Schnitte im Material zu erreichen. • Beim Sägen harter Materialien sollte eine niedrigere Hubzahl und ein Sägeblatt mit feiner Zahnung gewählt werden. •... -
Seite 22: Produkt Ein-/Ausschalten
Bedienung Die beste Kombination von Hubzahl- und Pendelhubeinstellung ist vom zu bearbeitenden Material abhängig. Wir empfehlen, die ideale Einstellung stets anhand eines Probeschnittes an einem Abfallstück zu ermitteln. Produkt ein-/ausschalten Das LED-Licht ermöglicht das zusätzliche Ausleuchten der Schnitt- stelle. Das LED-Licht leuchtet automatisch, sobald Sie den Ein-/Ausschal- drücken. -
Seite 23: Aussägen Von Bereichen
Bedienung 3. Bewegen Sie die Säge langsam nach vorne in Richtung gewünschter Schnittlinie. 4. Führen Sie das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dabei nur leichten Druck auf das Sägeblatt aus. Beim Sägen von Metall sollte die Schnittlinie mit einem geeigneten Kühlmittel bestrichen werden. -
Seite 24: Fehlersuche
Fehlersuche Fehlersuche Problem Mögliche Ursache Problembehebung Keine Funktion Der Akku ist nicht Stecken Sie den Akku ein. eingesteckt. Die Sägeleistung Das Sägeblatt ist stumpf. Lassen Sie das Sägeblatt nach- ist schlecht. schärfen oder ersetzen Sie es durch ein neues. Die Schnitte sind Die Winkeleinstellungen ha- Justieren Sie die Winkel neu. -
Seite 25: Produkt Prüfen Und Warten
Reinigung und Wartung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Pro- dukts führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungs- gegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. -
Seite 26: Lagerung
− Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektro- fachkraft überprüfen. − Die Kohlebürsten dürfen nur von einer Fachwerkstatt oder durch qualifiziertes Fachpersonal ausgetauscht werden. Technische Daten Artikelnummer: 1001814 Modell: FAPS 20-N Modellnummer: WU5420141 Spannungsversorgung Motor: 20 V Hubzahl: 500-3.000 min... -
Seite 27: Angaben Zu Akku Und Ladegerät
Geräusch-/Vibrationsinformation Angaben zu Akku und Ladegerät Verwenden Sie das Produkt nur in Verbindung mit Activ Energy® Akkus und Ladegeräten nach folgenden technischen Spezifikationen: Geeignet für Activ Energy® Akkus vom Typ: 20 V / 2,0 Ah / 36 Wh/ Li-Ion Modelle: AEB 20-2.0I / AEB 20-2.0N / XYZ561 Ladezeit: ca. - Seite 28 Geräusch-/Vibrationsinformation Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräusche- missionswerte können zu einer vorläufigen Einschätzung der Belastung verwendet werden. Gemessen gemäß DIN EN 62841-1-1 bzw. DIN EN 62841-2-11. Das Geräusch am Arbeits- platz kann 85 dB(A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen).
- Seite 29 Geräusch-/Vibrationsinformation • bestimmungsgemäße Verwendung des Produkts, wie in dieser Bedienungsan- leitung beschrieben. Eine nicht angemessene Anwendung des Produkts kann vibrationsbedingte Erkran- kungen verursachen. ACHTUNG! Je nach Art der Anwendung bzw. der Benutzungsbedingungen müssen zum Schutz des Anwenders folgende Sicherheitsmaßnahmen beachtet werden: −...
-
Seite 30: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Produkt entsorgen − Entsorgen Sie das Produkt entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß... -
Seite 31: Konformitätserklärung
Oberkamper Straße 37 - 39 42349 Wuppertal Germany EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, 20 V LI-ION AKKU-PENDELHUBSTICHSÄGE dass das nachstehende Erzeugnis… FAPS 20-N WU5420141 • 1001814 • 10/07/19 … allen Bestimmungen der angeführten 2006/42/EC (MD) Richtlinien entspricht. 2014/30/EU (EMC) 2011/65/EU... - Seite 32 KUNDENSERVICE 0202 24750 430/431/432 Zum regulären Festnetztarif Ihres Telefonanbieters Erreichbarkeit Mo.–Fr.: 08.00–20.00 Uhr meister-service@conmetallmeister.de © Copyright Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der: Conmetall Meister GmbH Oberkamper Str. 37-39 42349 Wuppertal Germany 2019 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheber- rechtlichlich geschützt.
