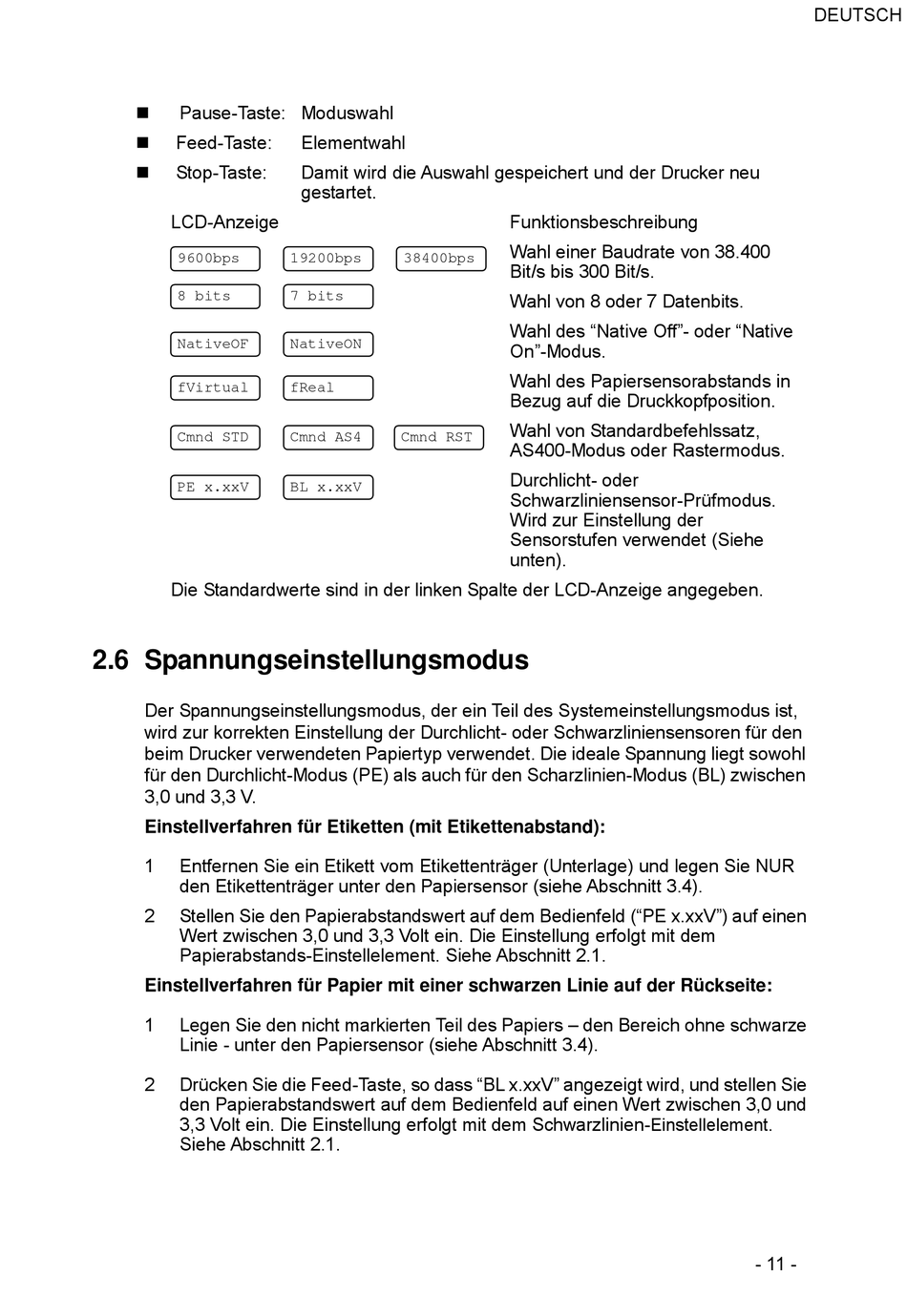

Spannungseinstellungsmodus - Citizen CLP 2001 Benutzerhandbuch

n
Pause-Taste: Moduswahl
n
Feed-Taste:
n
Stop-Taste:
LCD-Anzeige
9600bps
8 bits
NativeOF
fVirtual
Cmnd STD
PE x.xxV
Die Standardwerte sind in der linken Spalte der LCD-Anzeige angegeben.

2.6 Spannungseinstellungsmodus

Der Spannungseinstellungsmodus, der ein Teil des Systemeinstellungsmodus ist,
wird zur korrekten Einstellung der Durchlicht- oder Schwarzliniensensoren für den
beim Drucker verwendeten Papiertyp verwendet. Die ideale Spannung liegt sowohl
für den Durchlicht-Modus (PE) als auch für den Scharzlinien-Modus (BL) zwischen
3,0 und 3,3 V.
Einstellverfahren für Etiketten (mit Etikettenabstand):
1 Entfernen Sie ein Etikett vom Etikettenträger (Unterlage) und legen Sie NUR
den Etikettenträger unter den Papiersensor (siehe Abschnitt 3.4).
2 Stellen Sie den Papierabstandswert auf dem Bedienfeld ("PE x.xxV") auf einen
Wert zwischen 3,0 und 3,3 Volt ein. Die Einstellung erfolgt mit dem
Papierabstands-Einstellelement. Siehe Abschnitt 2.1.
Einstellverfahren für Papier mit einer schwarzen Linie auf der Rückseite:
1 Legen Sie den nicht markierten Teil des Papiers – den Bereich ohne schwarze
Linie - unter den Papiersensor (siehe Abschnitt 3.4).
2 Drücken Sie die Feed-Taste, so dass "BL x.xxV" angezeigt wird, und stellen Sie
den Papierabstandswert auf dem Bedienfeld auf einen Wert zwischen 3,0 und
3,3 Volt ein. Die Einstellung erfolgt mit dem Schwarzlinien- Einstellelement .
Siehe Abschnitt 2.1.
Elementwahl
Damit wird die Auswahl gespeichert und der Drucker neu
gestartet.
19200bps 38400bps
7 bits
NativeON
fReal
Cmnd AS4 Cmnd RST
BL x.xxV
Funktionsbeschreibung
Wahl einer Baudrate von 38.400
Bit/s bis 300 Bit/s.
Wahl von 8 oder 7 Datenbits.
Wahl des "Native Off"- oder "Native
On"-Modus.
Wahl des Papiersensorabstands in
Bezug auf die Druckkopfposition.
Wahl von Standardbefehlssatz,
AS400-Modus oder Rastermodus.
Durchlicht- oder
Schwarzliniensensor-Prüfmodus.
Wird zur Einstellung der
Sensorstufen verwendet (Siehe
unten).
