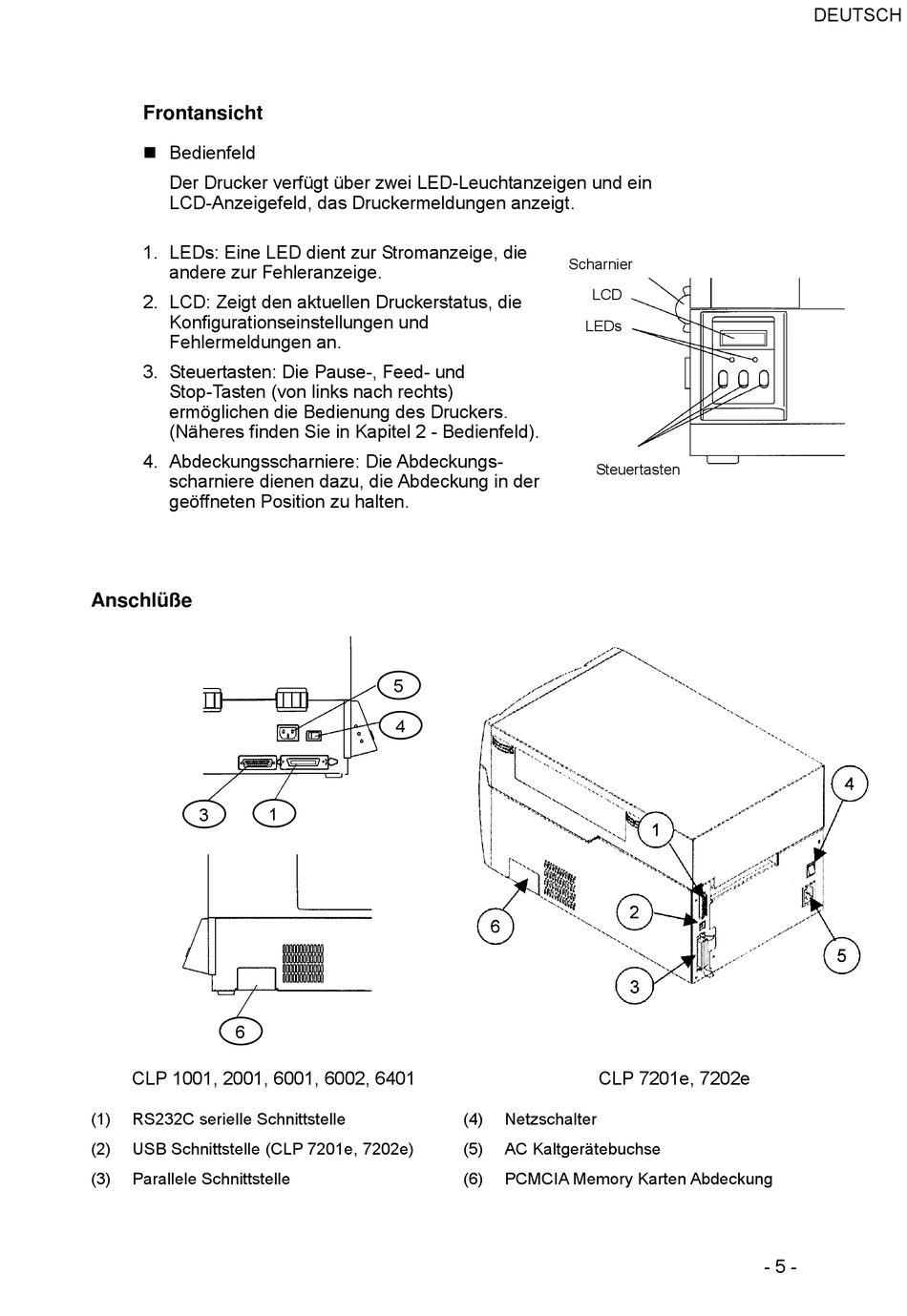

Frontansicht
n Bedienfeld
Der Drucker verfügt über zwei LED-Leuchtanzeigen und ein
LCD-Anzeigefeld, das Druckermeldungen anzeigt.
1. LEDs: Eine LED dient zur Stromanzeige, die
andere zur Fehleranzeige.
2. LCD: Zeigt den aktuellen Druckerstatus, die
Konfigurationseinstellungen und
Fehlermeldungen an.
3. Steuertasten: Die Pause-, Feed- und
Stop-Tasten (von links nach rechts)
ermöglichen die Bedienung des Druckers.
(Näheres finden Sie in Kapitel 2 - Bedienfeld).
4. Abdeckungsscharniere: Die Abdeckungs-
scharniere dienen dazu, die Abdeckung in der
geöffneten Position zu halten.
Anschlüße
3
6
CLP 1001, 2001, 6001, 6002, 6401
(1)
RS232C serielle Schnittstelle
(2)
USB Schnittstelle (CLP 7201e, 7202e)
(3)
Parallele Schnittstelle
5
4
1
Scharnier
LCD
LEDs
Steuertasten
PCMCIA memory card cover
CLP 7201e, 7202e
(4)
Netzschalter
(5)
AC Kaltgerätebuchse
(6)
PCMCIA Memory Karten Abdeckung
DEUTSCH
- 5 -
