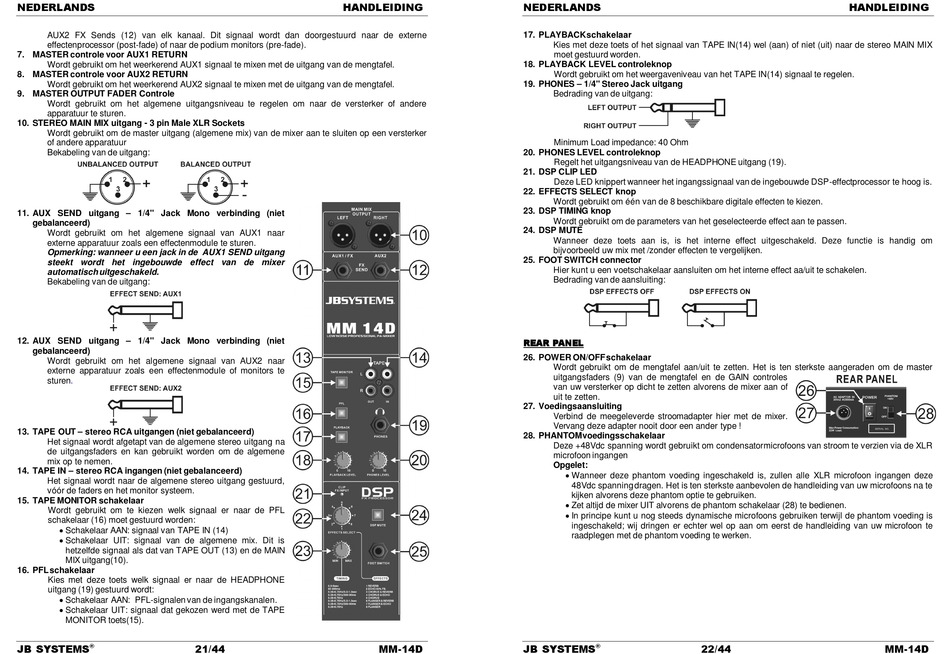

NEDERLANDS
AUX2 FX Sends (12) van elk kanaal. Dit signaal wordt dan doorgestuurd naar de externe
effectenprocessor (post-fade) of naar de podium monitors (pre-fade).
7. MASTER controle voor AUX1 RETURN
Wordt gebruikt om het weerkerend AUX1 signaal te mixen met de uitgang van de mengtafel.
8. MASTER controle voor AUX2 RETURN
Wordt gebruikt om het weerkerend AUX2 signaal te mixen met de uitgang van de mengtafel.
9. MASTER OUTPUT FADER Controle
Wordt gebruikt om het algemene uitgangsniveau te regelen om naar de versterker of andere
apparatuur te sturen.
10. STEREO MAIN MIX uitgang - 3 pin Male XLR Sockets
Wordt gebruikt om de master uitgang (algemene mix) van de mixer aan te sluiten op een versterker
of andere apparatuur
Bekabeling van de uitgang:
11. AUX SEND uitgang – 1/4" Jack Mono verbinding (niet
gebalanceerd)
Wordt gebruikt om het algemene signaal van AUX1 naar
externe apparatuur zoals een effectenmodule te sturen.
Opmerking: wanneer u een jack in de AUX1 SEND uitgang
steekt wordt het ingebouwde effect van de mixer
automatisch uitgeschakeld.
Bekabeling van de uitgang:
12. AUX SEND uitgang – 1/4" Jack Mono verbinding (niet
gebalanceerd)
Wordt gebruikt om het algemene signaal van AUX2 naar
externe apparatuur zoals een effectenmodule of monitors te
sturen.
13. TAPE OUT – stereo RCA uitgangen (niet gebalanceerd)
Het signaal wordt afgetapt van de algemene stereo uitgang na
de uitgangsfaders en kan gebruikt worden om de algemene
mix op te nemen.
14. TAPE IN – stereo RCA ingangen (niet gebalanceerd)
Het signaal wordt naar de algemene stereo uitgang gestuurd,
vóór de faders en het monitor systeem.
15. TAPE MONITOR schakelaar
Wordt gebruikt om te kiezen welk signaal er naar de PFL
schakelaar (16) moet gestuurd worden:
 Schakelaar AAN: signaal van TAPE IN (14)
 Schakelaar UIT: signaal van de algemene mix. Dit is
hetzelfde signaal als dat van TAPE OUT (13) en de MAIN
MIX uitgang(10).
16. PFLschakelaar
Kies met deze toets welk signaal er naar de HEADPHONE
uitgang (19) gestuurd wordt:
 Schakelaar AAN: PFL-signalen van de ingangskanalen.
 Schakelaar UIT: signaal dat gekozen werd met de TAPE
MONITOR toets(15).
JB SYSTEMS 21/44
®
HANDLEIDING
MM-14D
NEDERLANDS
17. PLAYBACKschakelaar
Kies met deze toets of het signaal van TAPE IN(14) wel (aan) of niet (uit) naar de stereo MAIN MIX
moet gestuurd worden.
18. PLAYBACK LEVEL controleknop
Wordt gebruikt om het weergaveniveau van het TAPE IN(14) signaal te regelen.
19. PHONES – 1/4" Stereo Jack uitgang
Bedrading van de uitgang:
Minimum Load impedance: 40 Ohm
20. PHONES LEVEL controleknop
Regelt het uitgangsniveau van de HEADPHONE uitgang (19).
21. DSP CLIP LED
Deze LED knippert wanneer het ingangssignaal van de ingebouwde DSP-effectprocessor te hoog is.
22. EFFECTS SELECT knop
Wordt gebruikt om één van de 8 beschikbare digitale effecten te kiezen.
23. DSP TIMING knop
Wordt gebruikt om de parameters van het geselecteerde effect aan te passen.
24. DSP MUTE
Wanneer deze toets aan is, is het interne effect uitgeschakeld. Deze functie is handig om
bijvoorbeeld uw mix met /zonder effecten te vergelijken.
25. FOOT SWITCH connector
Hier kunt u een voetschakelaar aansluiten om het interne effect aa/uit te schakelen.
Bedrading van de aansluiting:

REAR PANEL

26. POWER ON/OFFschakelaar
Wordt gebruikt om de mengtafel aan/uit te zetten. Het is ten sterkste aangeraden om de master
uitgangsfaders (9) van de mengtafel en de GAIN controles
van uw versterker op dicht te zetten alvorens de mixer aan of
uit te zetten.
27. Voedingsaansluiting
Verbind de meegeleverde stroomadapter hier met de mixer.
Vervang deze adapter nooit door een ander type !
28. PHANTOMvoedingsschakelaar
Deze +48Vdc spanning wordt gebruikt om condensatormicrofoons van stroom te verzien via de XLR
microfoon ingangen
Opgelet:
 Wanneer deze phantom voeding ingeschakeld is, zullen alle XLR microfoon ingangen deze
48Vdc spanning dragen. Het is ten sterkste aanbevolen de handleiding van uw microfoons na te
kijken alvorens deze phantom optie te gebruiken.
 Zet altijd de mixer UIT alvorens de phantom schakelaar (28) te bedienen.
 In principe kunt u nog steeds dynamische microfoons gebruiken terwijl de phantom voeding is
ingeschakeld; wij dringen er echter wel op aan om eerst de handleiding van uw microfoon te
raadplegen met de phantom voeding te werken.
