Samson RESOLV RXA10S Bedienungsanleitung
10” active studio subwoofer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Samson RESOLV RXA10S
Inhaltszusammenfassung für Samson RESOLV RXA10S

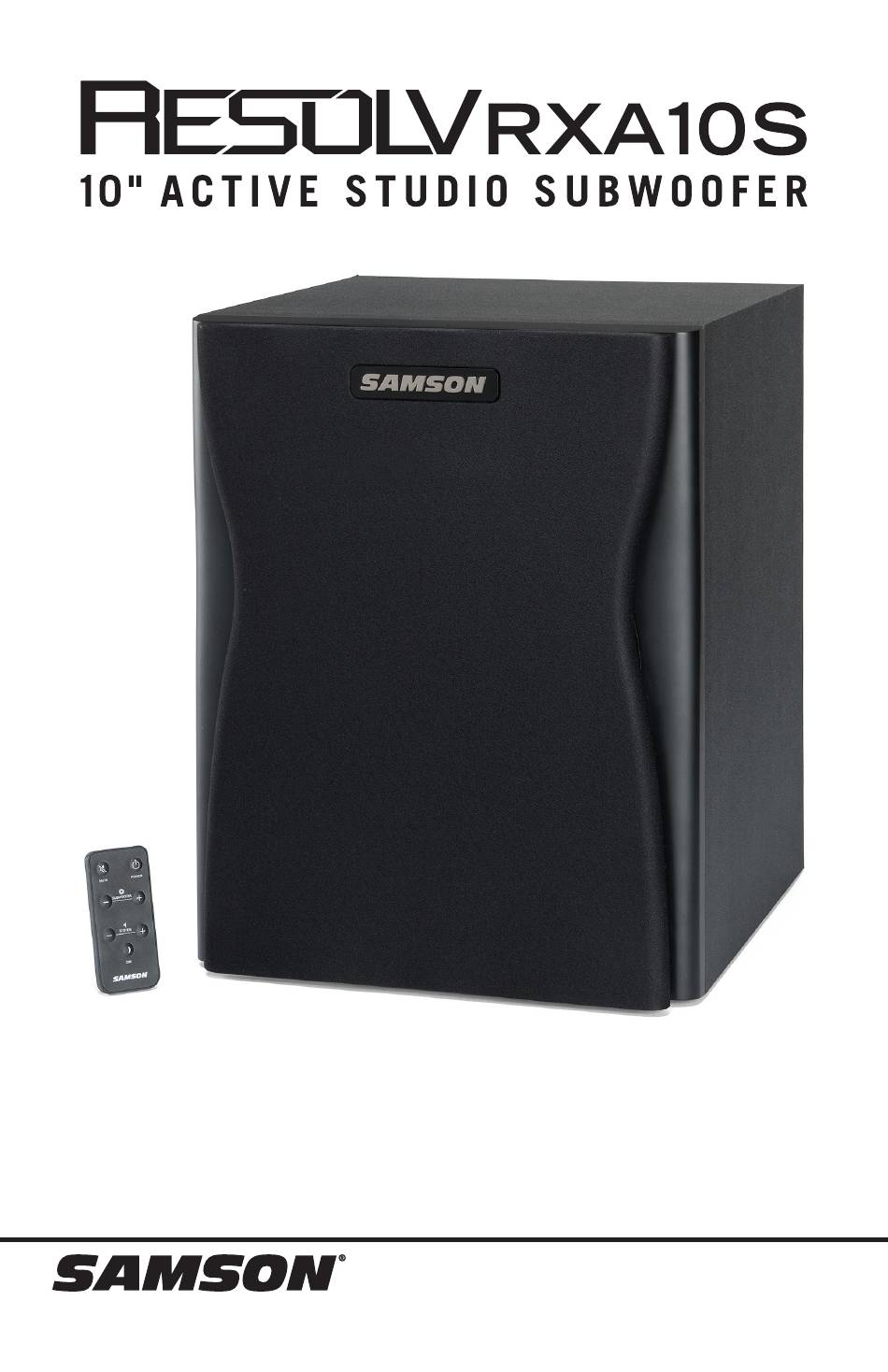

- Seite 1 OWNER'S MANUAL...
-
Seite 22: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen FCC Erklärung Dieses Gerät wurde getestet und entsprechend der FCC Regelungen, Part 15, als mit den Class B Digital Device Grenzen als konform eingestuft. Diese Grenzen wurden festgelegt, um einen angemessenen Schutz gegen gefährliche Interferenzen in einer Haushalts-Umgebung zu gewährleisten. - Seite 23 Behörden, um Informationen über eine korrekte Entsorgung zu erhalten. Sie werden so sicherstellen, dass Ihr Produkt der notwendigen Behandlung, Verwertung und Wiederaufbereitung unterzogen wird und eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit vermieden werden. RESOLV RXA10S 10” Aktiver Studio Subwoofer...
- Seite 24 Wichtige Sicherheitsinformationen Lesen Sie diese Anweisungen. 17. Bitte achten Sie darauf, dass die gesamte Umgebung um das Gerät gut gelüftet ist. Bewahren Sie diese Anweisungen auf. 18. HAUPTSCHALTER EIN/AUS SCHALTER: Bei Beachten Sie alle Warnungen. Produkten mit einem Hauptschalter unterbricht dieser Schalter NICHT die Verbindung zum Folgen Sie allen Anweisungen.
- Seite 25 Einführung Vielen Dank dafür, dass Sie den Samson Resolv RXA10S Aktiven Subwoofer erworben ha- ben. Ein leistungsstarker 150 Watt Niederfrequenzverstärker, der sich um die tiefen Töne Ihres Nahfeld- Monitor-Systems kümmert, treibt einen schweren 10 -Zoll Wandler an, der Töne zwischen 40 - 200 Hz wiedergibt. Der Tieftöner des RXA10S ist ein 10 Zoll Langhub- Wandler mit einer Butyl Sicke, der über einen erweiterten Frequenzgang verfügt und eine...
- Seite 26 Funktionen Die Samson Resolv RXA10S Subwoofer bieten einen tiefen, straffen Bass und sind die perfekte Ergänzung zu jedem Studio Monitor- System. Hier sind einige ihrer wichtigsten Funktionen / Eigenschaften: • 10" Langhub Copolymer Woofer mit Butyl Sicke • 150 Watt Leistungsverstärker •...
- Seite 27 9. AC Anschluss - Schließen Sie das mitgelieferte IED Stromkabel hier an. 10. Voltage Schalter – Wählen Sie hier die Betriebsspannung. ANMERKUNG: Vergewissern Sie sich, dass die Spannungseinstellung und Absicherung für Ihr Land korrekt sind. RESOLV RXA10S 10” Aktiver Studio Subwoofer...
-
Seite 28: Verwenden Der Fernbedienung
Verwenden der Fernbedienung Sie können über die Infrarot Fernbedienung auf die verschiedenen Funktionen des RXA10S zugreifen. Vergewissern Sie sich, dass die Batterie (LR2032) eingelegt ist, und folgen Sie dann den unten angegebenen Abschnitten, die den Betrieb der Fernbedienung detailliert beschreiben. SYSTEM MUTE Taste Die SYSTEM MUTE Taste wird verwendet, um das gesamte Monitor System einschließlich des Subwoofers... - Seite 29 Übergangspunkt zu erhalten. Sie können auch Ihr Gehör verwenden, indem Sie den SWEEP Regler auf die Frequenz schalten, die für Sie gut klingt. Aktivieren Sie ein Audio Signal über Ihr System und heben Sie das Niveau bis auf eine angenehme Lautstärke an. RESOLV RXA10S 10” Aktiver Studio Subwoofer...
-
Seite 30: Anschlussanleitung
Anschlussanleitung Es gibt mehrere Möglichkeiten, die Resolv RXA Subwoofer anzuschließen, abhän- gig von Ihrem genauen Monitoring Setup. Befolgen Sie die unten angegebenen Anschlusspläne für Ihr Monitor System. Pin 2 (hot) Hot to Tip Tip (signal) Pin 3 (cold) Male XLR Sleeve (ground) Pin 1 (shield) Shield &... -
Seite 31: Spezifikationen
SYSTEM VOLUME, BASS VOLUME, LPF, PHASE Stromverbrauch 200W Sicherung AC 100V-120V 6.3A/250V AC 220V-240V 4.0A/250V Dimensionen (L x B x H): 14,17" x 12,75" x 16,1" 360mm x 324mm x 409mm. Gewicht 27,33 lb 12,4 kg RESOLV RXA10S 10” Aktiver Studio Subwoofer...
