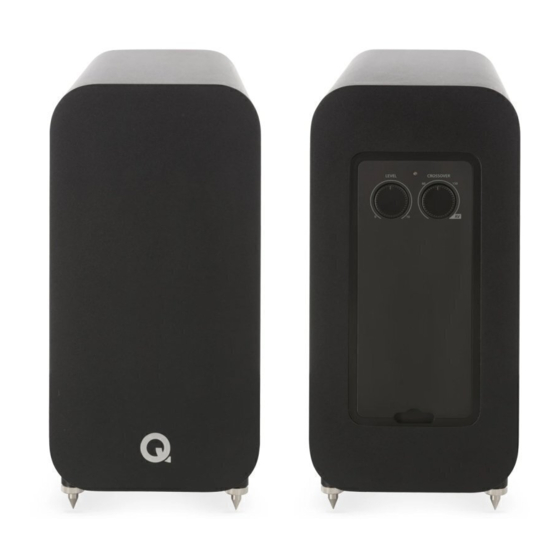

Q Acoustics 3060 S Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Q Acoustics 3060 S
Inhaltszusammenfassung für Q Acoustics 3060 S

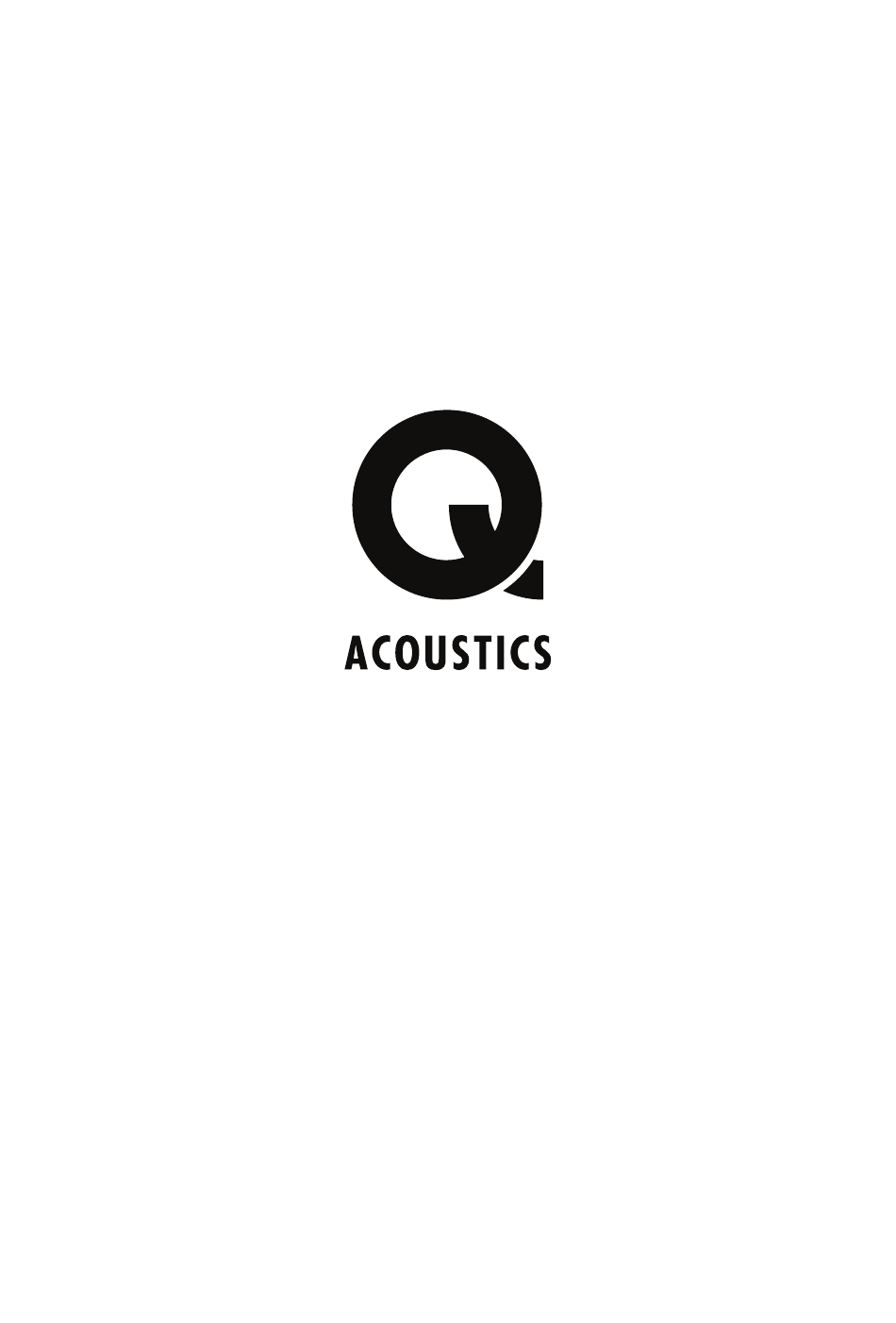

- Seite 1 3 0 6 0 O W N E R ’ S M A N U A L...
- Seite 19 3050i 3090Ci 2-way reflex 2-way reflex 2 x 165 mm (6.5 in) 2 x 100 mm (4.0 in) 22 mm (0.9 in) 22 mm (0.9 in) 44 Hz - 30 kHz 75 Hz - 30 kHz 6 Ω 6 Ω 4 Ω...
-
Seite 20: Wichtige Sicherheits- Und Warnhinweise
Wichtige Sicherheits- und Warnhinweise WICHTIGE INFORMATIONEN – BITTE AUFMERKSAM LESEN. Dieses Symbol weist darauf hin, dass die zu diesem Produkt gehörigen VORSICHT: Dokumente wichtige Anweisungen zur GEFAHR EINES ELEKTRISCHEN Bedienung und Wartung enthalten. SCHLAGS NICHT ÖFFNEN Dieses Symbol weist auf eine gefährliche Spannung hin, die eine Gefahr von UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU MINIMIEREN, DARF DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ABGENOMMEN WERDEN. - Seite 21 Bitte lesen Sie vor der Einrichtung und Verwendung diese Anleitung sowie die wichtigen Sicherheits- und Warnhinweise aufmerksam durch, um einen sicheren und zufriedenstellenden Betrieb dieses Produkts zu gewährleisten. Q Acoustics 3000i ist eine Lautsprecherserie, die speziell für die hohen Anforderungen passionierter Zweikanalton-Musikliebhaber und anspruchsvoller Filmenthusiasten entwickelt wurde.
- Seite 22 Vorbereitung Heben Sie die Lautsprecher aus den Kartons. Halten Sie sie dabei am Gehäuse fest, berühren Sie nicht die Schallwandler und heben Sie die Lautsprecher nicht an den Schutzhüllen an. Die Modelle 3050i und 3060S sind schwer. Holen Sie sich erforderlichenfalls Hilfe. Stecken Sie die Sicherungsmuttern auf die Stifte und schrauben Sie die vier Stifte in die Füße des Subwoofers.
- Seite 23 Aufstellung Bassfrequenzen sind im Grunde omnidirektional. Sie können daher den Subwoofer zwar praktisch überall aufstellen, jedoch erreichen Sie die beste Stereowiedergabe bei einem möglichst zentralen Standort in einer Linie mit den Frontlautsprechern. Bei einem Mehrkanalsystem ist dies unter Umständen nicht umsetzbar. Bei der Aufstellung dicht vor einer Wand wird der Bass verstärkt und klingt deshalb an einigen Standorten dröhnend und undeutlich.
-
Seite 24: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Status LEVEL CROSSOVER Lautstärke Crossover • 0 • ON Q3060S PHASE • AUTO SUBWOOFER • 180 ON • • 0 AUTO/ON Phase PHASE AUTO • • 180 SERIAL NUMBER DESIGNED IN THE UNITED KINGDOM Line-Level- Eingang LEFT / RIGHT MONO POWER... - Seite 25 Ihres Subwoofers, experimentieren Sie also am besten mit den Einstellungen bei unterschiedlicher Musik und verschiedenen Filmen, bis sie Ihrem persönlichen Geschmack entsprechen. Der Line-Level-Eingang/LFE (6) ist die von Q Acoustics bevorzugte AV-Verbin- dung mit dem Verstärker. Schließen Sie den Subwoofer an den Ausgang Ihres AV-Verstärkers oder DVD-Geräts an.
- Seite 26 Mehrkanal-AV-System Eine Anleitung für den Anschluss von Stereosystemen finden Sie im nächsten Abschnitt. Anschlüsse Standardmäßig erfolgt der Anschluss über die Line-Level-RCA-Phonoeingänge. Für die Einrichtung eines typischen AV-Systems benötigen Sie ein RCA-Verbindungskabel. Dieses Kabel ist für gewöhnlich sehr lang, stellen Sie deshalb sicher, dass es hochwertig und vollständig abgeschirmt ist.
- Seite 27 Überkopflautsprecher mit einer weiten Klangverteilung werden für die Verwendung in einem Dolby-Atmos-System empfohlen, um eine möglichst getreue Nachbildung der Kinoumgebung zu erreichen. Die hohe Belastbarkeit, große Bandbreite und die schwenkbaren Hochtöner machen die Reihe Q Acoustics Install besonders geeignet für die Verwendung als Deckenlautsprecher.
- Seite 28 Mehrkanal-AV-System FRONT CENTER FRONT LINKS RECHTS AV AMPLIFIER SUBWOOFER RIGHT LEFT RIGHT LEFT LINE IN LEFT / MONO REAR LS CENTRE LS FRONT LS SUB OUT RIGHT SURROUND SURROUND LINKS RECHTS Achten Sie beim Verlegen von Lautsprecherkabeln darauf, diese nicht über offene Bodenbereiche zu verlegen, wo sie eine Gefahr darstellen könnten.
- Seite 29 Aufstellung: Die Front- und Centerlautsprecher sollten einer Linie aufgestellt werden. Wenn dies nicht möglich ist, ziehen Sie das Prozessorhandbuch zurate für eine Anleitung zur Anpassung 0º relativer Center-/Front- Verzögerungszeiten. Wenn Sie ein 5.1-System besitzen, kann die Hörposition näher an der hinteren Wand liegen.
- Seite 30 Stereosystem STEREO AMPLIFIER SUBWOOFER RIGHT LEFT PRE OUT LINE IN LEFT / MONO FRONT LS RIGHT Schließen Sie ein hochwertiges Stereo-RCA-Phonokabel mit einem Ende an die L- und R-Eingänge des 3060S und mit dem anderen Ende an die PRE OUT-Buchsen auf der Verstärkerrückseite an. Der Subwoofer addiert die L- und R-Signale automatisch, sodass kein Informationsverlust entsteht.
- Seite 31 Stereosystem Einrichtung Überprüfen Sie, ob alle Systemanschlüsse sachgemäß und sicher durchgeführt worden sind. Vergewissern Sie sich, dass der Subwoofer ausgeschaltet ist. Nehmen Sie die folgenden Standardeinstellungen vor: Lautstärke ca. bis zur Hälfte Crossover Minimum (50 Hz) für große Standlautsprecher und bis zur Mitte (100 Hz) für kleine oder Regallautsprecher Phasenumkehr...
-
Seite 32: Garantie
Ware zur Reparatur sollte in erster Linie an den ursprünglichen Händler zurückgegeben werden. Wenn dies nicht möglich ist, wenden Sie sich an Q Acoustics oder einen zugelassenen Händler in Ihrer Region, um die richtige Garantieabwicklung zu bestimmen. Wenn möglich sollte zur Rücksendung des Produkts die Originalverpackung verwendet werden, da Schäden, die während des Transports in die... - Seite 33 Zubehör Wandhalterung (einfach) für 3010i/3020i/3090Ci schwarz und weiß ° Gehäuseabmessungen (B×H×T): 70 x 159 x 99 mm 3020i 3010i ° ° ° ° 5 - 45 mm 5 - 45 mm Lautsprecherständer (Paar) für Wandhalterung für Subwoofer 3010i/3020i 3060S schwarz und weiß schwarz Gehäuseabmessungen (B×H×T): Gehäuseabmessungen (B×H×T):...
-
Seite 34: Technische Daten
Technische Daten Passive Lautsprecher 3010i 3020i Gehäusetyp: 2-Wege-Reflexgehäuse 2-Wege-Reflexgehäuse Tieftöner: 100 mm (4.0 in) 125 mm (5.0 in) Hochtöner: 22 mm (0.9 in) 22 mm (0.9 in) Frequenzgang (+3 dB, -6 dB): 65 Hz - 30 kHz 64 Hz - 30 kHz Durchschnittliche Impedanz: 6 Ω... - Seite 35 3050i 3090Ci 2-Wege-Reflexgehäuse 2-Wege-Reflexgehäuse 2 x 165 mm (6.5 in) 2 x 100 mm (4.0 in) 22 mm (0.9 in) 22 mm (0.9 in) 44 Hz - 30 kHz 75 Hz - 30 kHz 6 Ω 6 Ω 4 Ω 4 Ω...
- Seite 51 3050i 3090Ci Reflex 2 voies Reflex 2 voies 2 x 165 mm (6.5 in) 2 x 100 mm (4.0 in) 22 mm (0.9 in) 22 mm (0.9 in) 44 Hz - 30 kHz 75 Hz - 30 kHz 6 Ω 6 Ω...
- Seite 69 3060S MANUAL DEL USUARIO...
- Seite 89 3060S GEBRUIKERSHANDLEIDING...
- Seite 109 3060S INSTRUKCJA OBSŁUGI...
- Seite 129 3060S MANUAL DO UTILIZADOR...
- Seite 130 INGLÊS ALEMÃO ESPANHOL FRANCÊS ITALIANO HOLANDÊS POLACO PORTUGUÊS RUSSO SUECO CHINÊS Concebido e projetado no Reino Unido.
- Seite 169 3060S ÄGARMANUAL...
- Seite 189 3060S 用户手册...
- Seite 190 英文 德语 西班牙语 法语 意大利语 荷兰语 波兰语 葡萄牙语 俄语 瑞典语 中文 英国设计与制造。...
- Seite 207 3050i 3090Ci 2 路反射式 2 路反射式 2 x 165 mm (6.5 in) 2 x 100 mm (4.0 in) 22 mm (0.9 in) 22 mm (0.9 in) 44 Hz - 30 kHz 75 Hz - 30 kHz 6 Ω 6 Ω 4 Ω 4 Ω 91 dB 89 dB 25 - 180 W 25 - 100 W 50 - 165 W 50 - 165 W 2.5 kHz 2.7 kHz 32.4 L (1977 cu in) 6.6 L (403 cu in) 310 x 1020 x 310 mm 430 x 152 x 216 mm (12.2 x 40.1 x 12.2 in) (16.9 x 6.0 x 8.5 in) 200 mm (7.9 in) 17.8 kg (39.2 lbs) 6.0 kg (13.2 lbs)
