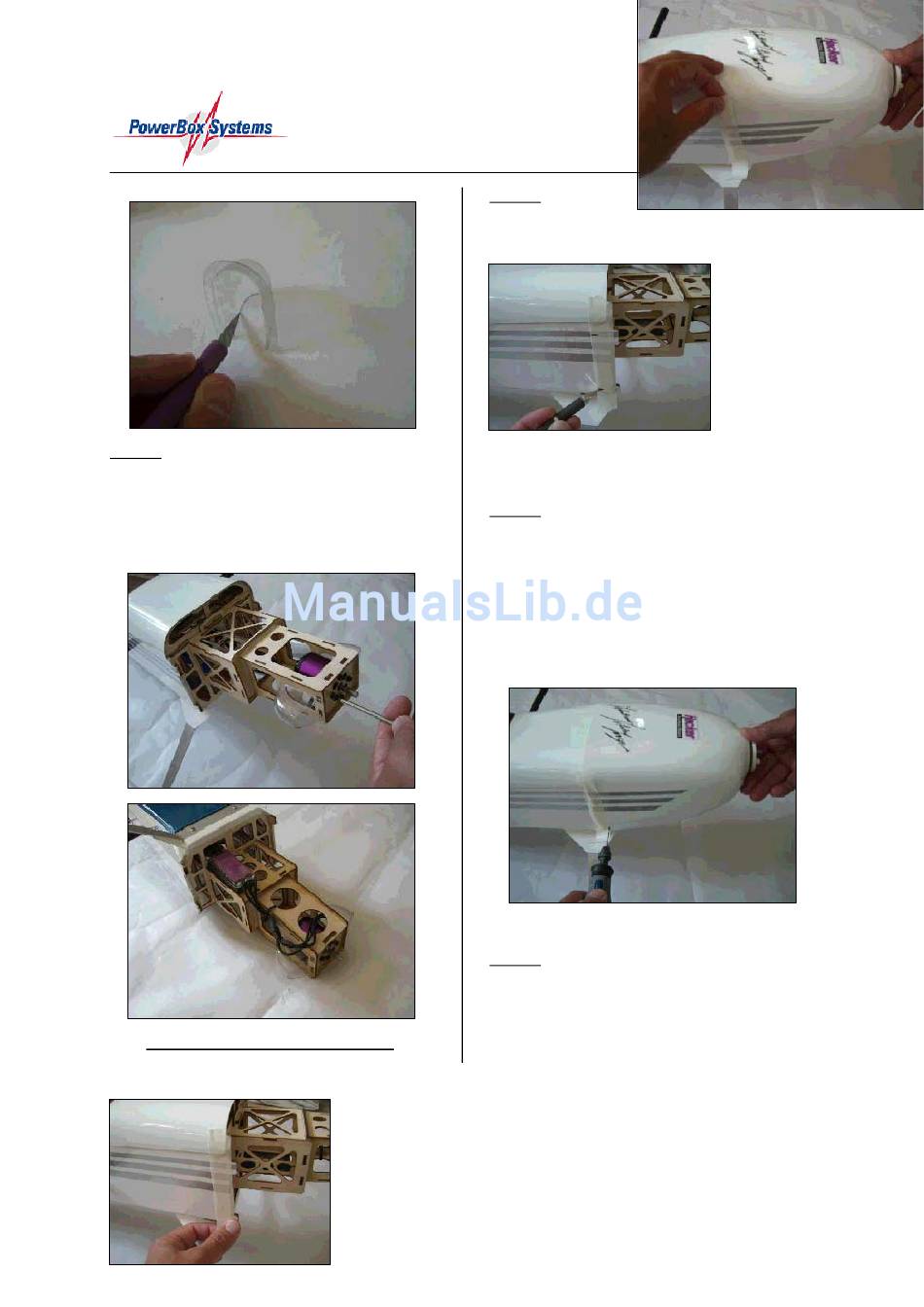

Schritt 4:
Verschrauben Sie den Motor mit Hilfe der beigefüg-
ten Schrauben und bringen Sie den Controller an
der auf dem folgenden Bild dargestellten Position
an. Verbinden Sie den Motor mit dem Regler und
sichern Sie die Leitungen mit einem Kabelbinder.
Beachten Sie unbedingt die Hinweise in der Motor-
und Controlleranleitung.
16.
Abschnitt 10: Motorhaube anbringen
Montageanleitung KatanaS 30E
Schritt 1:
Setzen Sie ein Stück Klebeband an die Stelle, wo
Sie die Bohrungen anzeichnen wollen, um die Hau-
be zu befestigen.
Schritt 2:
Schieben Sie die Motorhaube auf den Rumpf und
bringen Sie die Spinnerplatte an, um die richtige
Position der Haube zu ermitteln. Halten Sie die
Haube in einer Position, dass sich ein 2 mm breiter,
gleichmäßiger Spalt zwischen der Haube und dem
Spinner ergibt. Befestigen Sie die Haube mit einem
weiteren Streifen Klebeband.
Auf dem unteren Klebestreifen sehen Sie die Mar-
kierungen für die Schrauben. Mit einem 1,5 mm
Bohrer bringen Sie die Löcher für die selbstschnei-
denden Schrauben an.
Schritt 3:
Befestigen Sie die Haube mit den beigefügten
Schrauben mit Hilfe eines Kreuzschlitzschrauben-
drehers.
9
Markieren Sie
die Positionen
wie auf dem
nebenstehen-
den Bild zu
sehen.
