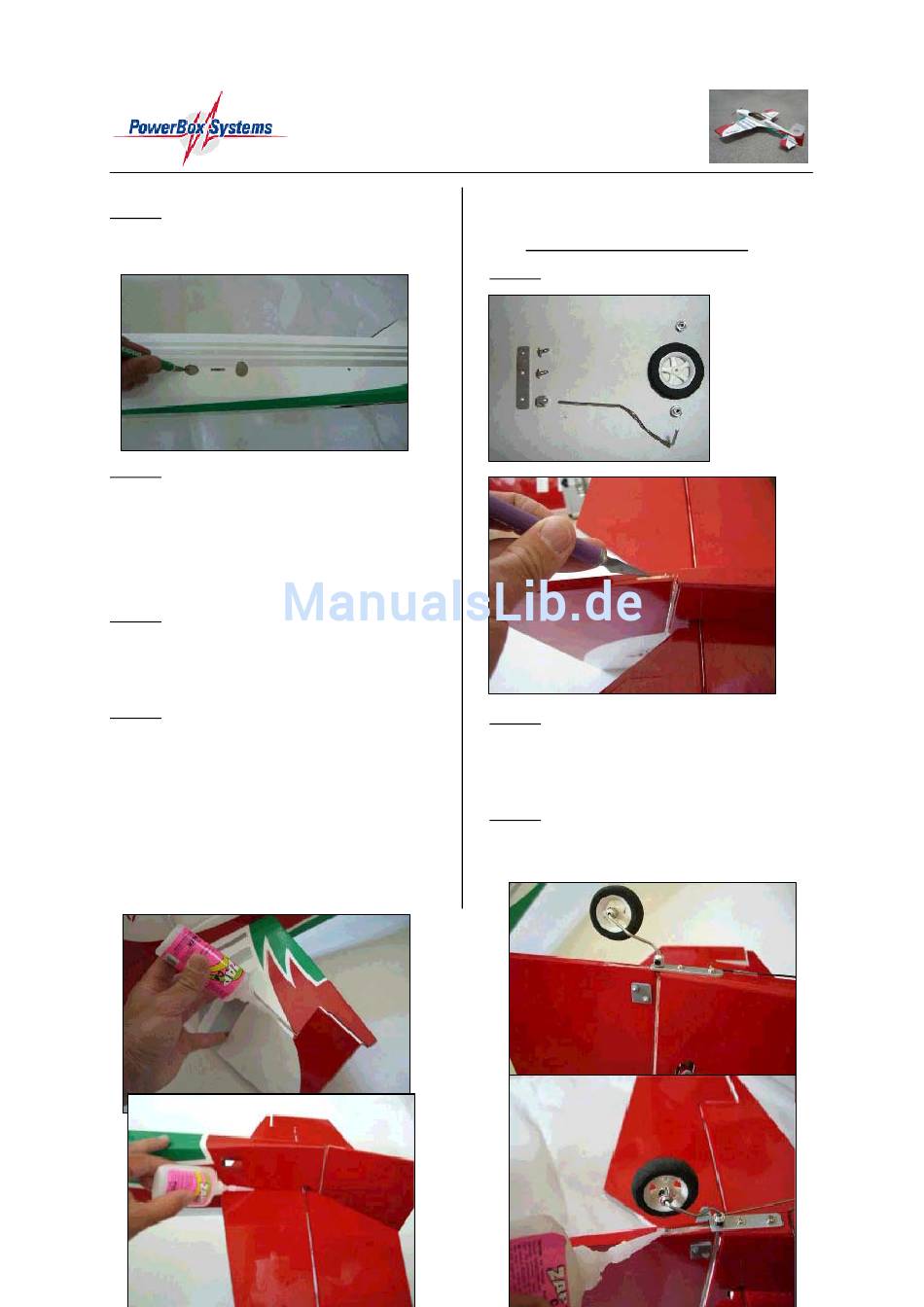

Schritt 3:
Danach legen Sie beide Öffnungen in den Rumpf-
seitenwänden für das Kohlefaserrohr, die Flächen-
stifte und die Kabeldurchführungen frei.
Schritt 4:
Stecken Sie das Kohlefaserrohr ein und richten Sie
das Höhenleitwerk exakt horizontal nach dem Rohr
aus. Halten Sie das Modell dabei, wie in der folgen-
den Abbildung gezeigt. Vor dem eigentlichen Ankle-
ben des Leitwerks müssen Sie diesen Schritt noch-
mals wiederholen und das Leitwerk absolut parallel
zur Flächensteckung ausrichten.
Schritt 5:
Führen Sie sorgfältig die Ruderschiere beider Hö-
henruderhälften in die Schlitze des Leitwerks ein
und verkleben Sie die Scharniere vorsichtig mit
dünnflüssigem Sekundenkleber.
Schritt 6:
Richten Sie das komplette Höhenleitwerk nochmals
exakt aus und verkleben Sie es sorgfältig mit dem
Rumpf. Die Verklebung des Leitwerks muss sowohl
auf der Unter- wie auch auf der Oberseite, auf bei-
den Rumpfseiten erfolgen. Setzen Sie dazu dünn-
flüssigen Sekundenkleber ein.
Stellen Sie sicher, dass durch das Verkleben, die
Ruderklappen nicht mit dem Leitwerk verklebt wer-
den. Das Höhenruder muss sich leicht nach oben
und nach unten bewegen lassen. Die beiden fol-
genden Bilder zeigen die Verklebung des Höhen-
Montageanleitung KatanaS 30E
leitwerks mit dem Rumpf.
12.
Schritt 1:
Schritt 2:
Schneiden Sie mit einem scharfen Klingenmesser
einen Schlitz von ca. 20 mm in das Seitenruder. In
diesem Schlitz wird der bewegliche Teil des Heck-
rades geführt.
Schritt 3:
Montieren Sie das Spornfahrwerk und verkleben Sie
es wie auf den beiden folgenden Bildern zu erken-
nen.
6
Abschnitt 6: Spornrad montieren
Legen Sie
sich alle benö-
tigten Materia-
lien für das
Heckfahrwerk
zurecht.
