Wiederholen Sie die Schritte 1 bis 3 für die andere
Tragflächenhälfte.
10.

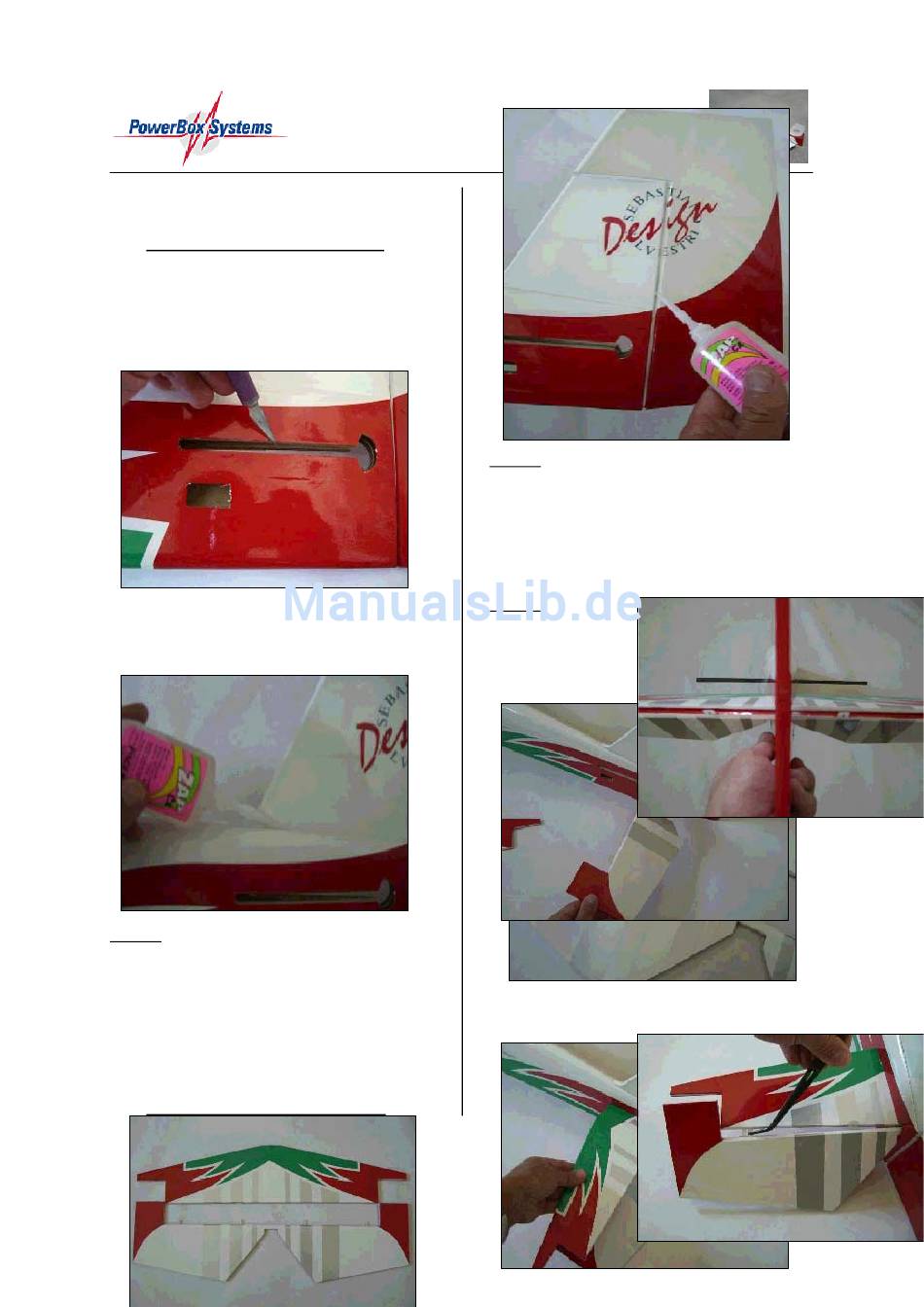

Abschnitt 4: Seitenruder montieren
Mit einem scharfen Klingenmesser schneiden Sie
beidseitig im Rumpfheck vorsichtig die Folie an den
Stellen auf, wo das Höhen- und Seitenruder-Servo
eingebaut werden soll. Den gleichen Schritt führen
Sie bitte auch beidseitig für den Höhenruderschlitz
durch.
Schieben Sie das Seitenleitwerk in die Öffnung am
Rumpfende ein, richten es exakt aus und kleben es
mit einigen Tropfen dünnflüssigem Sekundenkleber
fest.
Schritt 2:
Stecken Sie die drei Ruderscharniere des Seiten-
leitwerks an die richtige Stelle, überprüfen Sie die
korrekte Position und kleben Sie die Scharniere mit
wenig dünnflüssigem Sekundenkleber fest.
Achten Sie unbedingt darauf, dass sich das Seiten-
ruder leicht bewegen lässt. Die folgende Abbildung
zeigt diesen Arbeitsschritt.
11.
Abschnitt 5: Höhenruder anbringen
Montageanleitung KatanaS 30E
Schritt 1:
Stecken Sie die vier Ruderscharniere in die Schlitze
der Ruderflächen und kontrollieren Sie die richtige
Position gegenüber dem Höhenleitwerk.
Wenn alles exakt ausgerichtet ist, kleben Sie die
Scharniere in den Ruderflächen fest, wie es das Bild
zeigt.
Schritt 2:
Wie abgebildet, ste-
cken Sie zuerst vor-
sichtig das Höhenru-
der durch den Schlitz
im Rumpfheck.
Danach schieben Sie das Höhenleitwerk vorsichtig
ein und richten es aus.
