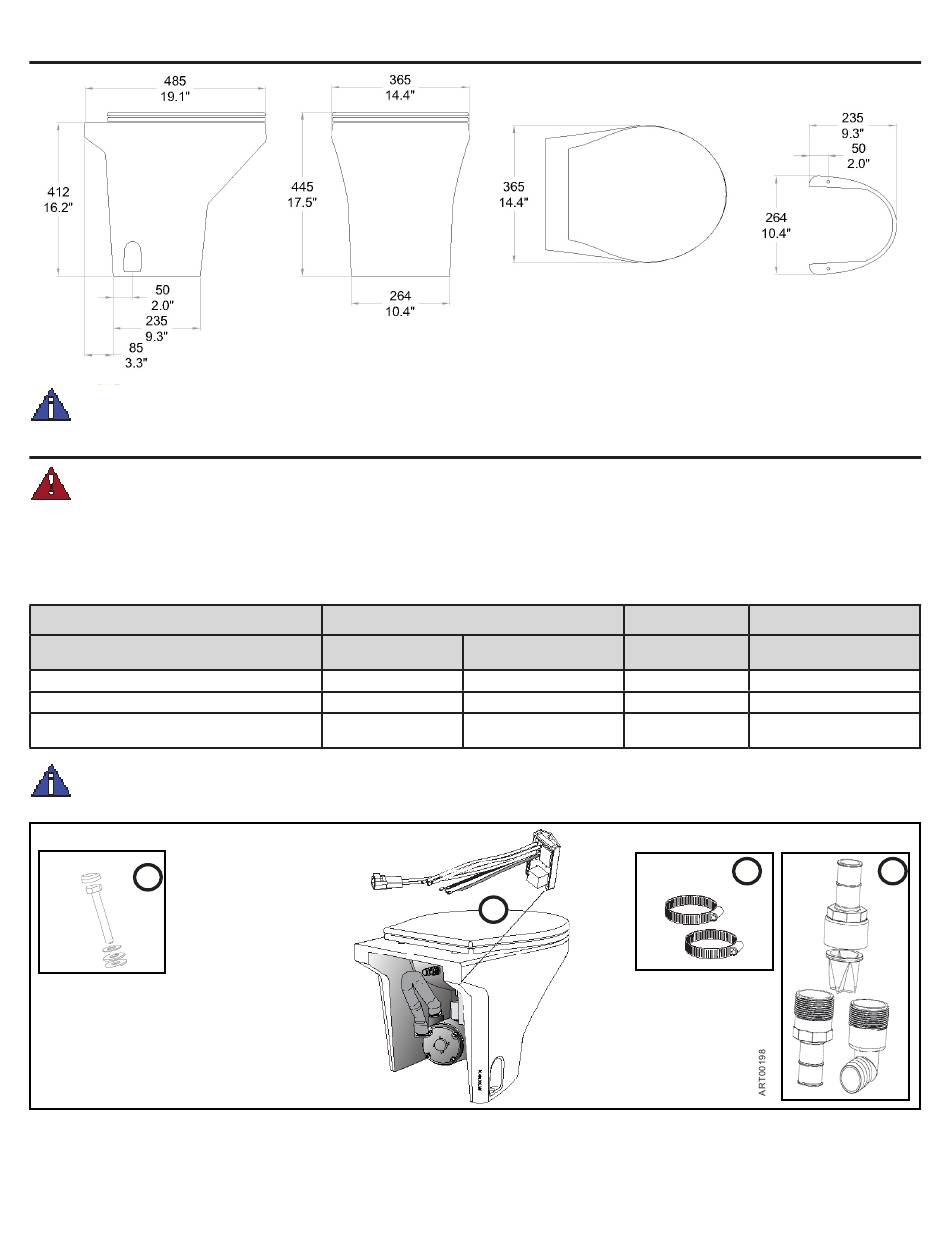

Fig. A
Remarque
: Les dimensions de la base de porcelaine peuvent varier légèrement.
DANGER!
RISQUE D'INCENDIE : Négliger d'utiliser les disjoncteurs ou fusibles recommandés par l'ABYC/ISO peut entraîner un incendie!
■ Tous les circuits doivent respecter les normes de l'ABYC/ISO.
■ Le calibre des fils doit correspondre à ceux indiqués dans le Tableau de calibre des fils.
■ Chaque cuvette sanitaire doit comporter son propre disjoncteur ou fusible.
■ Utilisez systématiquement des raccords à sertir étanches pour éviter la corrosion.
Fig. B
Calibre du fil d'après la distance de la source* :
12 VOLTS - Installer
24 VOLTS - Installer
* La distance mesurée suppose des fils d'alimentation et
de mise à la terre
Remarque : Pour installer la cuvette the Tecma Compass , vous DEVEZ avoir la cuvette et l'un des ensembles de faisceaux de câbles illustrés ci-dessous.
Fig. C
(2x) 1/4" 10 x 2.5"
2
www.thetfordmarine.com
Dimensions
Circuit électrique
Tableau de calibre des fils
10.1-609.6 cm 6.1-9.8 m
(0-20 pieds) (20-32 pieds)
Calibre 10 Calibre 8
Calibre 16 Calibre 14
1
23
Poids : 21,5 kg
10.1-15.2 m Disjoncteur
(33-50 pieds)
Calibre 6 30 A
Calibre 12 30 A
(2x) 1-1/4" x 2 (1x)
3
