Inhaltszusammenfassung für telenot RM 80 F
- Seite 1 Rauchmelder RM 80 F 9. Auflage...
-
Seite 2: Inhaltsverzeichnis
TESTPROGRAMME ........................9 WARTUNG UND PFLEGE ......................10 KONFORMITÄTSERKLÄRUNG ....................11 Mit dem Rauchmelder RM 80 F wird das Funkalarmsystem DSS 7700 um eine weitere Komponente ergänzt. Es entsteht keine Brandmeldeanlage im Sinne der VDE 0833 Teil 2, DIN 14675 oder EN54. -
Seite 3: Allgemeines

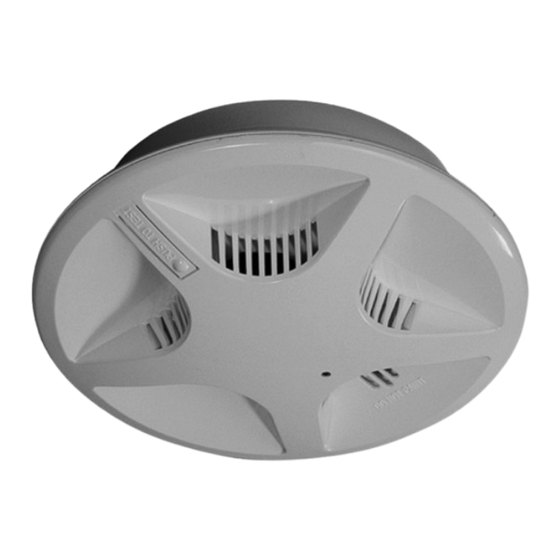

Seite 3 ALLGEMEINES Der optische Rauchmelder Funk RM 80 F ist zum Anschluss an eine TELENOT Funk-Überfall- und Einbruchmelderzentrale, z.B. complex 216H vorgesehen. Der Melder ist hauptsächlich für den privaten Bereich konzipiert. Er arbeitet nach einem optischen Wirkungsprinzip und gibt somit keine ionisierende Strahlung ab. -
Seite 4: Technische Daten
FUNKTIONSBESCHREIBUNG Rauchdetektion Der Rauchmelder RM 80 F arbeitet nach dem Streulichtverfahren. Der Rauchsensor, bestehend aus einer gepulsten IR-Sendediode und einem IR-Empfangselement, ist in einer Messkammer (Rauchkam- mer) untergebracht, welche von der Umgebungsluft durchflutet wird. In dieser Kammer sind die beiden Elemente so angeordnet, dass zwischen ihnen keine direkte optische Verbindung besteht. - Seite 5 Systemintegrität Wie alle DSS 7700-Komponenten unterliegt der Rauchmelder RM 80 F einer 12/24 h Lebensüberwa- chung. Meldet sich der RM 80 F nicht mehr innerhalb dieser Zeit bei der EMZ, führt dies zu einer Störungsmeldung und verhindert die Scharfschaltung. Schärfungsverhindernde Kriterien Deckelkontakt, Rauchmelder-Störung, Batteriestörung und Brandmeldung sind schärfungsverhindernd.
-
Seite 6: Mechanischer Aufbau Und Installationshinweise
Seite 6 MECHANISCHER AUFBAU UND INSTALLATIONSHINWEISE Baugruppen Der Rauchmelder RM 80 F besteht aus den Baugruppen: • Montagesockel • Gehäuse mit Rauchsensor, Rauchmelderelektronik, Transceivermodul (UTC) und einer Antenne (Die Antenne liegt im Inneren des Gehäuses im gesamten Umfang des Außen- gehäuses.) -
Seite 7: Installationshinweise
Abstand von 0,5 m zu Wänden und Gegenständen einhalten ab 20 cm Abstand bilden Stürze und Balken Teilbereiche, die erst sehr spät vom Rauch überwun- den werden, daher jeden Teilbereich einer Decke durch einen separaten RM 80 F überwachen längere Flurbereiche durch mehrere RM 80 F absichern in Gängen darf der Melderabstand zur Stirnfläche bis zu 6 m betragen... -
Seite 8: Energieversorgung
Seite 8 Beispiel für den Schutz eines mehrstöckigen Hauses: In jedem Raum und zusätzlich auf allen Etagen im Treppenhaus sind Melder installiert. ENERGIEVERSORGUNG Batterie 1 x 9 V Lithium Art.-Nr. 100056103 Betriebszeit mindestens 1 x jährlich austauschen IN- / AUSSERBETRIEBNAHME Inbetriebnahme •... -
Seite 9: Außerbetriebnahme
Seite 9 Außerbetriebnahme 6.2.1 Außerbetriebnahme des RM 80 F Wird der RM 80 F in der EMZ ausgelernt, muss die Batterie des Rauchmelders entfernt werden. 6.2.2 Außerbetriebnahme der Zentrale Wird das gesamte Funk-Einbruchmeldesystem außer Betrieb genommen, können die Rauch- melder selbstständig weiterarbeiten. Es gibt dann jedoch keine Rückstellmöglichkeit über die Zentrale sondern nur am Melder selbst. -
Seite 10: Wartung Und Pflege
Falls erforderlich, kann der Staub mit einem Pinsel gelöst werden. Reinigen Sie die Oberfläche mit einem Tuch, das leicht mit Seifenlauge angefeuchtet ist. Es ist darauf zu achten, dass das Gehäuseoberteil des RM 80 F bündig in der Montageplatte sitzt. -
Seite 11: Konformitätserklärung
Seite 11 KONFORMITÄTSERKLÄRUNG Benötigen Sie eine EG-Konformitätserklärung für den Rauchmelder RM 80 F können Sie diese unter info@telenot.de anfordern. Änderung zur Auflage 8 VdS-Nr. gestrichen... - Seite 12 Technische Änderungen vorbehalten...
