3 Gummiseil am Türflügel befestigen
Bei zweiflügeligen Anlagen müssen die Schritte für beide Türflügel durchgeführt werden.
3.1
•
•
•
3.2
2
2

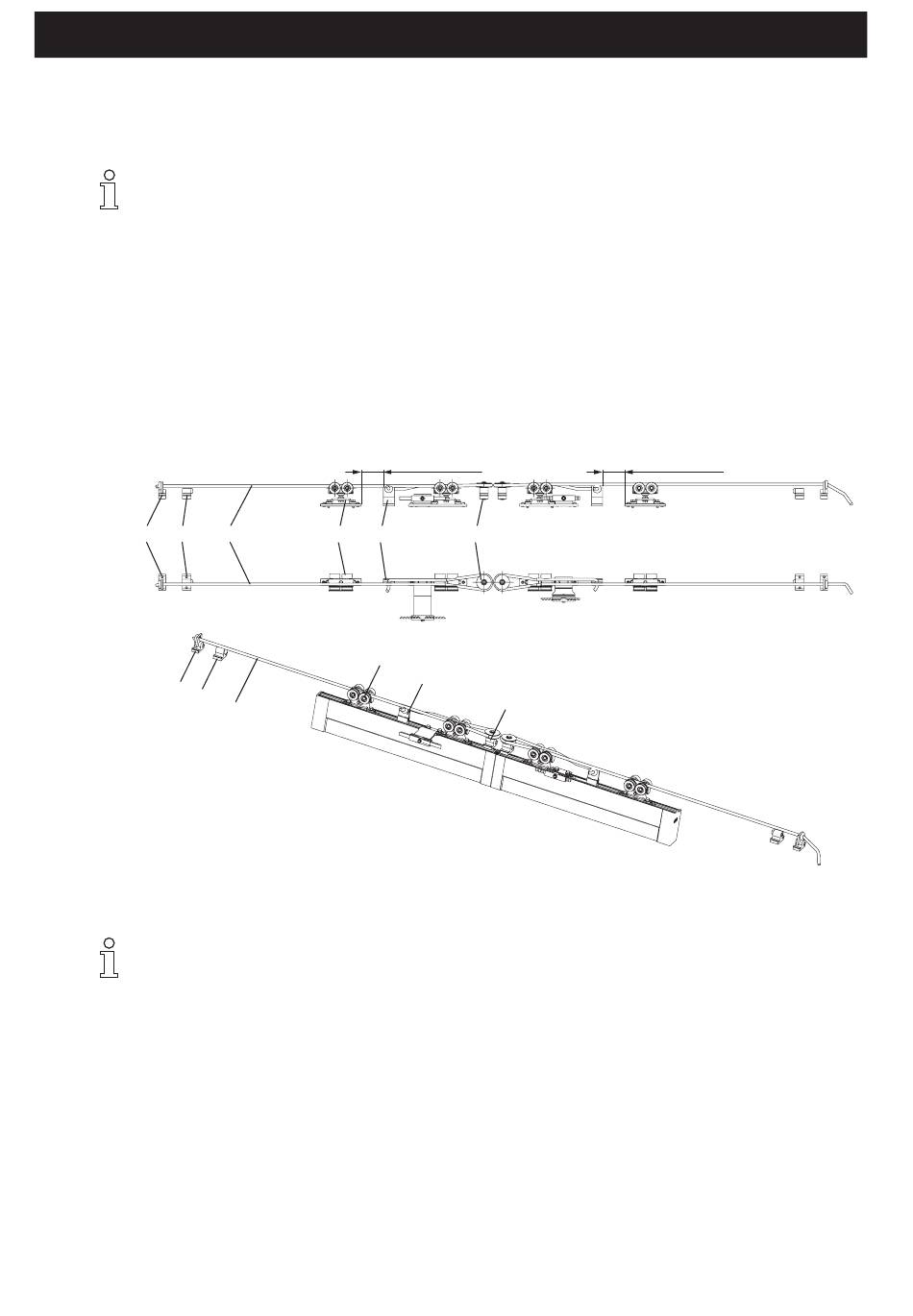

1 Gummiseil
2 Gummiseilbefestigung Laufschiene
3 Gummiseilumlenkung
4 Gummiseilbefestigung Türflügel
5 Rollenwagen
6 Anschlagpuffer
Gummiseilbefestigung Laufschiene (2) und Gummiseilumlenkung (3) sind bei Auslieferung montiert
und das Gummiseil (1) ist bis zur Gummiseilbefestigung Türflügel (4) in die Laufschiene eingezogen.
4

Voraussetzungen

Antrieb ist montiert
Antrieb ist stromlos
Türflügel sind nicht eingehängt.

Gummiseil mit der Gummiseilbefestigung verbinden

6 1 5
6
1
max. 50 mm
4 3
5
4
3
max. 50 mm
