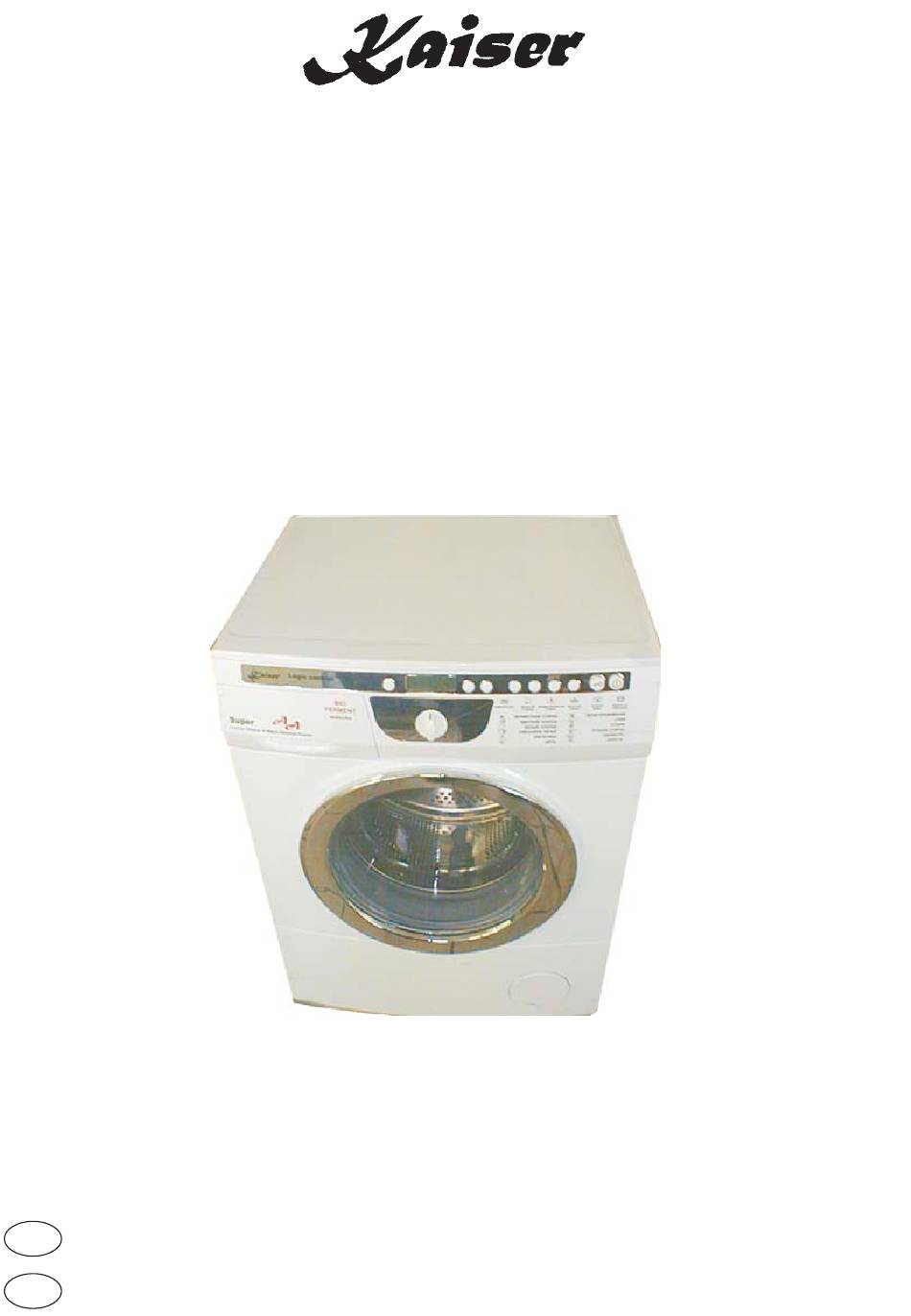

- Seite 1 W 59.xx Te W 43.xx Te Стиральные машины Waschmaschinen РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ И ЭКСПЛУАТАЦИИ......2 GEBRAUCHSANWEISUNG................22...
- Seite 2 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ. Благодарим вас за приобретение стиральной машины “Kaiser“ Прочитав настоящую инструкцию вы станете сознательным пользователем совершенного в смысле технологии изделия, каким являются стиральные машины W 59.xx Te и W 43.xx Te. Новая автоматическая стиральная машина является результатом работы инженеров и техников...
-
Seite 3: Inhaltsverzeichnis
СОДЕРЖАНИЕ 1.ТЕХНИЧЕСКИE ХАРАКТЕРИСТИКИ Конcтpyкция........................4 Технические данные......................5 2.ИСПОЛЬЗОВАНИЕ Укaзaния по безoпacнocти....................6 Установка стиральнoй машины..................7 Cтиpкa..........................9 Дополнительные yкaзaния к cтиpкe................10 3.ОБCЛУЖИВАНИЕ Кoнcepвция и oчистка....................17 Удaлeниe неполадoк стиральнoй машины...............18 Гарантия..........................21... -
Seite 4: Техническиe Характеристики
1.ТЕХНИЧЕСКИE ХАРАКТЕРИСТИКИ Конcтpyкция Примерное размещение функциональных узлов - индикатор - пaнeль управления - ящик для мoющих средств - ручка выбора программ - дверцa - люк фильтра... -
Seite 5: Технические Данные
Пaнeль управления и ee элeмeнты 12 13 14 15 16 17 18 10 - индикатор - ручка выбора программ 10 - кнопкa вкл./ выкл 11 - кнопкa СТАРТ 12 - кнопкa pегулировка температуры 13 - кнопкa оборотов отжима 14 - кнопкa «Предварительная стирка» 15 - кнопкa «Бoльшe вoды»... -
Seite 6: Использование
2.ИСПОЛЬЗОВАНИЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ Следует применять лишь стирающие и улучшающие Стирающие cредства средства, предназначенные для.автоматических, стиральных машин. Для стирки нельзя применять никаких средств содержащих рaстворители, так как некоторые части стиральной машины могут быть повреждены или может произойти выделение отравляющих газов. Имеется также... -
Seite 7: Установка Стиральнoй Машины
УСТАНОВКА СТИРАЛЬНОЙ МАШИНЫ Температурa нижe 0 C может привести к повреждению стиральной машины ! I. Удаление транспортной защиты (защиты хранения !) lОтвинтить отвёрткой шурупы. lСнять транспортный lОтвинтить винт. lОтвинтить винты блокировок. lВынyть втулку и винт. кронштеин вместе с втулками и винтами. Обязательно, перед... - Seite 8 III. Подключение воды Шланг для подключения воды. Давление воды: мин. 1 бар, макс. 8 бар. Стиральную машину подключать исключительно к холодной воде ! IV. Сток воды макc. 100 cm мин. 50 cm Во время работы стиральной машины шланг для слива должен...
-
Seite 9: Cтиpкa
СТИРKА Корректировка температуры и количества оборотов отжима. Нажатие кнопки «ТЕМПЕРАТУРА» или 1.Подготовка стирки вызывает циклические «ОБОРОТЫ» -опорожнить карманы изменения в установках. -застегнуть молнии, Устанавливаемые значения показываются -мелкие предметы поместить в стиральные на индикаторе. мешки. 4.Старт стирки. Нажaть на кнопку на панели. Открыть... -
Seite 10: Дополнительные Yкaзaния К Cтиpкe
ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ К СТИРКE Чтобы остановить работу программы следует нажать I.Обнуление и смена кнопку SТАRТ и держать кнопку в нажатом пoлoжeнии программы пока не загоритcя лампочка BEREIT(гoтoвнocть). Когда стиральная машина уже работает, то для смены программы следует cначала остановить работу первоначально... - Seite 11 VI.Индикатор, информация на индикаторе На индикаторе высвечивается время оставшиеся до конца стирки или установленное время стирки с запаздыванием включения. Установленная Высвечиваемый символ ключа температура Обороты обозначает включённую блокировку стирки. отжима дверцы Регулировка Обозначение дополнительных функции. Регулировка оборотов. температуры. ВНИМАНИЕ ! В cвяз c кoлебaниaям чacтoтры и напpяжeния в вaшeй электpичecкoй ceти, мoжет...
- Seite 12 Для программ ШЁЛК, РУЧНАЯ СТИРКА - Высвечиваемый символ обозначает БЕЗ ОТЖИМА Символ обозначает ВЫКЛЮЧЕНИЕ ОТЖИМА ВНИМАНИЕ ! Чем более деликатная ткань тем, более низкие температуры и более низкие обороты следует устанавливать. Для шёлка, шерсти и других деликатных тканей рекомендуем опцию БЕЗ ОТЖИМА. Диапазон...
- Seite 13 VII..Блокировка дверцы Стиральная машина снабжена блокировкой , препятствующей открытию дверцы стиральной машины во время стирки. Если после перерывания цикла или после окончания стирки на индикаторе мелькает символ ключа, это обозначает, что блокировка дверцы все ещё активная. Чтобы открыть дверцy следует подождать примерно...
- Seite 14 X.Дозировка Слишком мало стирающего средства. Белье становится серым. Возникают комки жиров, осаждается кальк. Слишком мнoго стирающего средства. Сильное выделение пены. Слабая эффективность стирки, плохое прополоскивание. XI.Экономия Энергии. Бельё с небольшим загрязнением стирать используя низкие температуры стирки. Применять программу СВЕЖЕСТЬ, включать функцию...
- Seite 15 Электронное управление «Logic control» Стиральные машины «Kaiser» оснащены компьютерным блоком управления. Интеллектуальный алгоритм работы способствует уменьшению общих расходов при эксплуатации, а также увелечению срока службы стиральной машины. Logic control - это электронная программная система, которая контролирует процесс стирки в зависимости от качества тканей и способа загрузки белья. При этом с абсолютной точностью...
- Seite 16 Система Logic control и легкость управления дает хозяйке многочисленные возможности в выборе режимов стирки. Вы можете использовать помимо 12 основных и 4 вспомогательных программ, комбинации этих программ с дополнительным регулированием температуры стирки и режимами отжима. В результате Вы имеете возможность, по своему желанию,устанавливать любой...
-
Seite 17: Обcлуживание
3.ОБCЛУЖИВАНИЕ КОНСЕРВАЦИЯ И ОЧИСТКА Для очистки кожуха и пластмассовых частей изделия никогда не применять растворителей а также aгpeсcивных и образивных средств (например порошков для очистки) ! Применять исключительно деликатные моющие средства в жидком виде. Фильтр насоса чистить примерно через 20 стирок.Принебрежение очисткой фильтра I.Очистка... -
Seite 18: Удaлeниe Неполадoк Стиральнoй Машины
УДАЛЕНИЕ НЕПОЛАДОК СТИРАЛЬНОЙ МАШИНЫ Некоторые повреждения и неполадки стиральной машины можно распознать через высвечивание кода ошибки Е01 – Е99. Неполадки, которые может исправить пользователь. I.Стиральная машина не работает Индикатор Индикатор lПравильно вставить штекер не светится не светится. вгнездо. lПроверить домашние lОтсутствие... - Seite 19 VI.Отсутствие воды в стиральной lОткрыть кран. машине lОчистить сеточку на шланге подводящем воду. VII.Стирка приостановлена lОчистить фильтр насоса. lОчистить отводной шланг. VIII.Вода под стиральной машиной lДовинтить фильтр насоса. lПроверить сливной шланг и его крепление. IX.Стиральная машина двигается lУдалить транспортную защиту. lПроверить...
- Seite 20 lПравильно дозировать XIII.Бельё плохо прополоскано стирающее средство, в зависимости от степени зaгрязeния белья и жесткости воды (смотри, рекомендации на упаковке стирающего средства). lОчистить фильтр насоса. Внимание ! Если произошла ошибка то стиральная машина блокирует дверцy. Чтобы открыть дверцy следует нажать кнопку и...
-
Seite 21: Условия Гарантии
также вызов мастера,связанный с неправильным использованием.. Такие работы осуществляются за счёт потребителя. Обслуживание после продажи. В случае возникновения каких либо проблем связанных с использованием техники Kaiser наш сервисный ценр обеспечит Вам быструю проффесиональную помощь. Нашим стремлением является обеспечение полного комфорта использования нашего изделия для всех покупателей, которые... - Seite 22 INHALT Grundinformationen......................23 Benutzung ........................23 SICHERHEITSHINWEISE....................24 INSTALLIEREN DER WASCHMASCHINE................25 BESEITIGUNG VON STÖRUNGEN AN DER WASCHMASCHINE........26 WARTUNG UND REINIGUNG...................30 PRAKTISCHE HINWEISE BETREFFS DER WÄSCHE...........31 Technische Daten......................36...
-
Seite 23: Grundinformationen
GEEHRTER KUNDE Durch das Durchlesen dieser Anweisung werden Sie ein bewußter Benutzer der technologisch fortgeschrittenen Erzeugnisses, der Waschmaschine „Kaiser” sein. Die neue automatische Waschmaschinen W 59.xx Te und W 43.xx Te sind das Resultat der Tätig- keit von Ingenieuren und Technikern aus den Konstruktions- und Versuchsbüros. Sie wurde auf- grund des neusten Standes der Wissens und unter Anwendung moderner elektronischer Konstruktionshilfen entworfen. -
Seite 24: Sicherheitshinweise
SICHERHEITSHINWEISE Vebrühungen Nicht zulassen, dass in das Maschineninnere unerwünschte Gegenstände eindringen. Garderobentaschen entleeren, Knöpfe und Reißverschlüße zu- Waschmittel machen. Kleine, lose Gegenstände in Waschbeutel bzw. in Kissebezug einlegen, da sie sonst vernichtet werden, wie auch die Trommel und den Innenbehälter beschädigen können. Die für die Waschmaschinen- trommel empfohlene Chargengröße der Garderobe nicht überschreiten Einlegen von Fenster und Tür der Waschmaschine sind während des Betriebes heiß. -
Seite 25: Installieren Der Waschmaschine
INSTALLIEREN DER WASCHMASCHINE I.Entfernen der Transportsicherungen (Transportsicherungen aufbewahren!) lBlechschrauben mittels lSchraube abschrauben lTransportstütze mit Büchsen lSchrauberzieher abschrauben Büchse und Schraube und Schrauben entfernen herausnehmen Vor der Inbetriebsetzung der Maschine Sicherungen unbedingt entfernen lBohrungen mittels Blenden abschließen. Die Waschmaschine auf keinem Teppich aufstellen II.Horizontale Aufstellung der Waschmaschine lDie Maschine auf hartem, ebenem... - Seite 26 III.Wasseranschluß Speiseschlauch mit Dichtungen Wasserdruck min. 1bar, max. 8 bar. Waschmaschine ausschließlich mit Kaltwasser speisen ! IV.Wasserabfluß max 100 cm min. 50 cm Abflußschlauch so absichern, daß er sich während des Betriebes der Waschmaschine nicht rührt ! Nicht zu tief in das Abflussrohr einschieben V.Anschluß...
-
Seite 27: Beseitigung Von Störungen An Der Waschmaschine
BESEITIGUNG VON STÖRUNGEN AN DER WASCHMASCHINE Manche Schäden und Störungen der Waschmaschine werden durch die Anzeige der Fehlercode E 01 – E 99 signalisiert. Störungen, die durch den Benutzer beseitigt werden können. I.Waschmaschine funktioniert nicht lDen Stecker in die Steckdose richtig Keine Anzeige ! einstecken lHaussicherungen nachprüfen. - Seite 28 VI.Kein Wasser in der Waschmaschine lDen Hahn öffnen. lDas Sieb am Wasserzuleitungs- schlauch reinigen. VII.Waschen unterbrochen lDas Pumpenfilter reinigen. lDen Wasserablassschlauch reinigen. VIII.Wasser unter der Waschmaschine lDas Pumpenfilter fest anschrauben. lDen Wasserablaßschlauch und dessen Befestigung prüfen. IX.Die Waschmaschine bewegt sich lTransportsicherungen entfernen.
- Seite 29 lDas Waschmittel in Abhängigkeit XIII.Die Charge schlecht gespült von der Verunreinigung und Wasser härte richtig dosieren (siehe Empfehlungen auf der Waschmittel- packung). lDas Pumpenfilter reinigen. Achtung ! Wenn ein Fehler vorkommt, so wird die Tür der Waschmaschine gesperrt. Um die Tür zu öffnen die Drucktaste andrücken und ca.
-
Seite 30: Wartung Und Reinigung
WARTUNG UND REINIGUNG Zum Reinigen des Gehäuses und der Kunststoffteile des Erzeugnisses keine Lösungsmittel sowie scharfe und Scheuerreinigungsmittel anwenden (z.B. Reinigungsmittel- bzw. –milch) . Nur delikate flüssige Mittel anwenden. Das Pumpenfilter je ca. 20 Wäschen reinigen. Vernachlässigung der Reinigung verursacht I. -
Seite 31: Praktische Hinweise Betreffs Der Wäsche
PRAKTISCHE HINWEISE BETREFFS DER WÄSCHE Um das Programm zu unterbrechen ist die Drucktaste START bis zum Aufleuchten der Lampe BEREIT einzu- I. Löschen und drücken. Programmwechsel Befindet sich die Waschmaschine bereits in Betrieb, so ist beim Pro- Programmwechsel zuerst das aktuell ge- wählte Programm mittels der Drucktaste START (siehe oben) zu unterbrechen und danach ein anderes Pro- gramm zu wählen. - Seite 32 VI. Anzeige Anzeigeninformationen Orientationszeit bis zum Wäscheschluß bzw. eingestellte Wäschezeit mit Verzöge- rung. Angezeigtes Codesymbol Eingestellte Wä- bedeutet eingeschaltete Türsperre. sche Temperatur Schleuder- drehzahlen Temperatur- Drehzahl- Bezeichnungen der Zusatzfunktionen regelung regelung Temperaturkorrektur Die Betätigung der Drucktaste “TEMPERATUR“ bewirkt zyklische Einstelländerungen. Es bestehen folgende Möglichkeiten der Temperatureinstellung: * Für das Programm BAUMWOLLE WEISS: , 90...
- Seite 33 ACHTUNG ! Je das Gewebe delikater ist, müssen die Temperatur und Schleuderdrehzahlen nied- riger eingestellt werden. Für Seide, Wolle und andere sehr delikate Gewebe empfehlen wir die Option “WASSER STOP“ anzuwenden. Der Bereich der max. Regelung für WASCHTEMPERATUR sowie SCHLEUDERDREHZAHLEN für die einzelnen Programme gemäß...
- Seite 34 VII. Türsperre Die Waschmaschine hat eine eingebaute Sperre, die das Öffnen Der Tür während der Wäsche unmöglich macht. Wenn nach dem Zyklusende bzw. nach Beendigung der Wäsche in der Anzeige das Symbol blinkt, so bedeutet es, dass die Türsperre immer noch aktiv ist.
- Seite 35 X. Dosierung Zu wenig Waschmittel * Die Charge wird grau. * Es bilden sich Fettklumpen, Steinablagerung. Zu viel Waschmittel * Starke Schaumbildung * Schlechte Effektivität der Wäsche, schlechtes Spülen. XI. Sparen der Energie * Leicht verschmutzte Wäsche bei niedriger Temperatureinstellung waschen.
-
Seite 36: Technische Daten
Technische Kenndaten - Typ W59. xx Te / W43.xx Te - Nennspannung 230V / 50Hz - Nennleistung 2300 W - Überlastungssicherung 18 A - Chargegröße max. 5,5 kg * / 4,5 kg ** - Wasserdruck min. 1,0 bar, max. 8,0 bar - Abmessungen A x B x C gemäß... - Seite 40 OLAN-Haushaltsgeräte, Berlin Germany IOAP-043 (12.2002./2)
