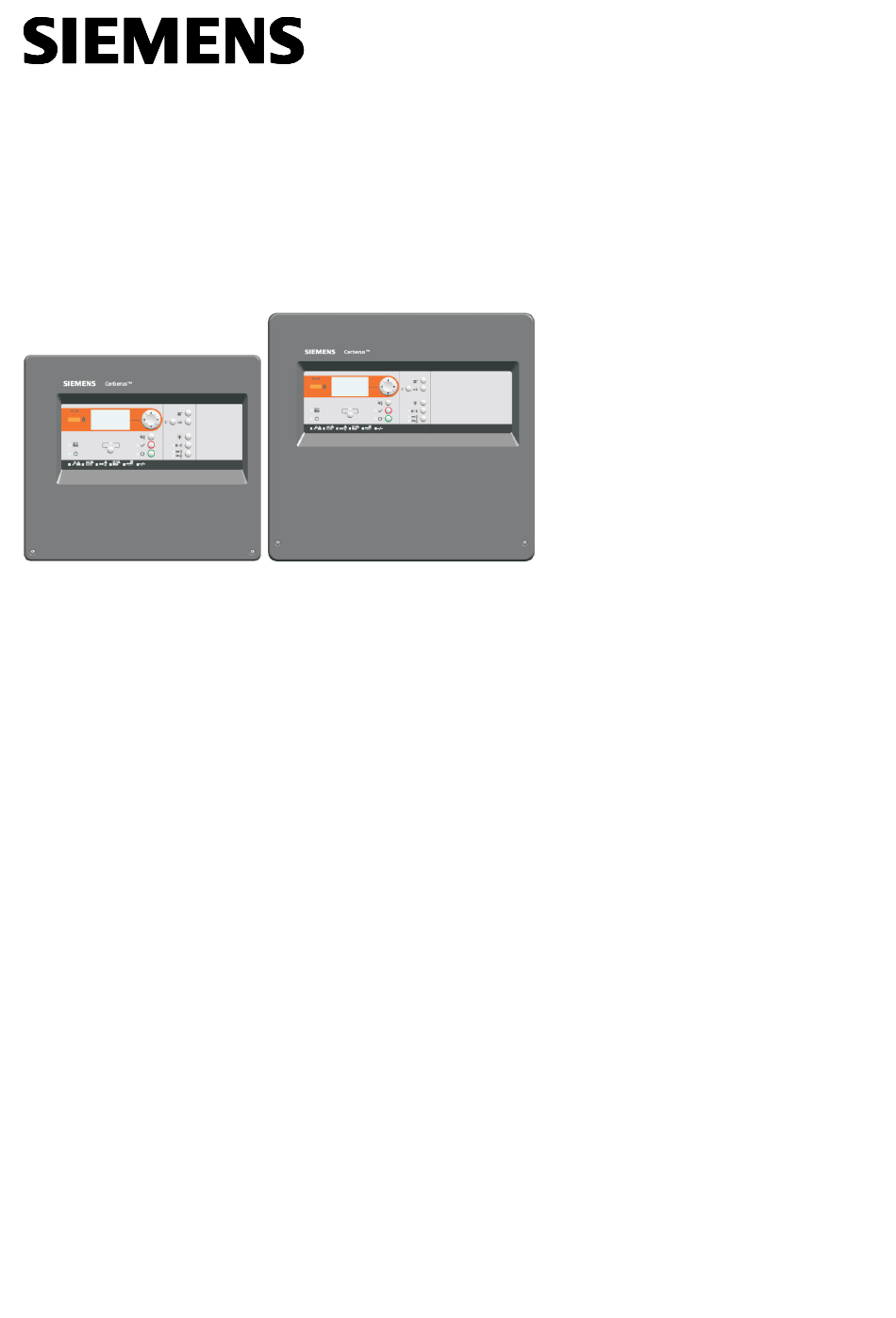

- Seite 1 Brandmeldezentrale FC121-ZA / FC122-ZA / FC123-ZA / FC124-ZA Technische Dokumentation Smart Infrastructure A6V10393190_h_de_-- 2019-09-01...
-
Seite 2: Rechtliche Hinweise
Rechtliche Hinweise Liefermöglichkeiten und technische Änderungen vorbehalten. © 2014 Copyright Siemens Switzerland Ltd. Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes sowie die Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandelnde haften für entstehende Kosten. Alle Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument ................. 5 Sicherheitsvorschriften ................8 Systembeschreibung ................12 Systemübersicht ....................12 Eigenschaften ....................... 13 Technische Daten ....................14 3.3.1 Elektrische Daten ....................14 3.3.2 Mechanische Daten ....................15 3.3.3 Umgebungsbedingungen ..................16 EN 54-Norm und Optionen ..................17 Installation .................... - Seite 4 10.2 Funktionsprüfung ....................76 10.3 Gerätetest ......................77 10.4 Abschlussarbeiten ....................77 Batteriekapazität..................78 11.1 Berechnung für FC121-ZA ..................78 11.2 Berechnung für FC122-ZA ..................79 11.3 Berechnung für FC123-ZA ..................80 11.4 Berechnung für FC124-ZA ..................81 Smart Infrastructure...
- Seite 5 Fehlerbehebung ..................82 12.1 LED-Anzeige ......................82 12.2 System........................83 12.3 Zubehör ........................ 84 12.4 Rückstellen auf Werkseinstellung ................84 Komponenten und Ersatzteile ..............85 Entsorgung und Umweltschutz ............... 86 Anhang A: Anlagenkonfiguration, Werkseinstellung........87 Anhang B: Umstellen der Netzspannung auf AC 115 V ........89 Anhang C: Ereignisspeicher ................
- Seite 6 Smart Infrastructure A6V10393190_h_de_-- 2019-09-01...
-
Seite 7: Zu Diesem Dokument
Zu diesem Dokument Ziel und Zweck Die Informationen in diesem Handbuch sind eine Zusammenfassung der wesentlichen Arbeitsschritte und Funktionen für Montage, Installation, Betrieb sowie Inbetriebsetzung und Instandhaltung des Systems. Ziel dieses Handbuches ist es, dem erfahrenen und qualifizierten Personal einen Leitfaden für die erforderlichen Abläufe zu geben. -
Seite 8: Referenzdokument Und Ausgangssprache
Die nachfolgende Liste wird als Referenz für die Brandmeldezentrale FC12x sowie als Ergänzung zu diesem Dokument verwendet. Nummer Name A6V10393192 'List of compatibility für FC12x' A6V10393169 Montage von FC121-ZA / FC122-ZA A6V10393171 Montage von FC123-ZA / FC124-ZA A6V10371354 Datenblatt für FC12x Abkürzungen Abkürzungen Erläuterung... - Seite 9 Änderungshistorie Version Ausgabedatum Kurzbeschreibung 2019-09-01 - Kapitel '8.1.1 Installation des Tools' 2018-10-30 - Firmenadresse aktualisiert 2015-09-09 - Screenshot in Anhang A ersetzt mit sprachabhängigem Screenshot. 2015-07-07 - Kapitel '4.3.4 Kurzschluss = Alarm' aktualisiert - Kapitel '10.3 Gerätetest': Hinweis zum Meldertest im Kollektiv-Modus hinzugefügt 2015-02-12 - Kapitel '3.3.1 Elektrische Daten'...
-
Seite 10: Sicherheitsvorschriften
Sicherheitsvorschriften Signalwörter Das Signalwort klassifiziert die Gefahr, wie in folgender Tabelle definiert: Signalwort Gefahrenstufe GEFAHR GEFAHR kennzeichnet eine gefährliche Situation, die unmittelbar zum Tod oder zu schweren Verletzungen führt, falls Sie diese Situation nicht vermeiden. WARNUNG WARNUNG kennzeichnet eine gefährliche Situation, die zum Tod oder zu schweren Verletzungen führen kann, falls Sie diese Situation nicht vermeiden. -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach einschlägigen europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der Produktdokumentation... - Seite 12 Batterien müssen umweltgerecht entsorgt werden. Halten Sie alle landesspezifischen Richtlinien und Vorschriften ein. Missachtung von Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt Siemens jegliche...
- Seite 13 Haftungsausschluss Wir haben den Inhalt dieses Dokuments auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in diesem Dokument werden regelmäßig überprüft und notwendige Korrekturen sind in den nachfolgenden Ausgaben enthalten.
-
Seite 14: Systembeschreibung
Systembeschreibung Systemübersicht Die konventionelle Brandmeldezentrale umfasst sämtliche Komponenten, die für Detektion, Auswertung und Alarmierung im Brandfall erforderlich sind. Die integrierte Bedieneinheit verarbeitet Signale von konventionellen und Kollektiv- Melderlinien. Siehe List of compatibility A6V10393192. Die FC12x-Zentrale ist in sich geschlossen und verfügt über eine integrierte Stromversorgung. -
Seite 15: Eigenschaften
Eigenschaften System Standalone-Brandmeldezentrale Umstellen der Netzspannung auf AC 115 V (nur FC123-ZA / FC124-ZA) Überwachte Melder- und Sounderlinien Kollektive und konventionelle Meldegeräte können innerhalb derselben Gruppe kombiniert werden Display mit 7 Zeilen, max. 20 Zeichen pro Zeile Länderspezifische Einstellungen Mehrsprachige Varianten Im Ereignisspeicher können bis zu 1000 Ereignisse mit Datums- und Zeitvermerk gespeichert werden Alarmzähler für bis zu 9999 Alarme... -
Seite 16: Technische Daten
Technische Daten Informationen zu Zulassungen, zur CE-Kennzeichnung und zu relevanten EU-Richtlinien für diese(s) Gerät(e) finden Sie in folgendem(n) Dokument(en), siehe Kapitel 'Mitgeltende Dokumente': · Dokument A6V10371354 FC121-ZA FC122-ZA FC123-ZA FC124-ZA Gruppen Anzahl der Gruppen Anzahl Melder pro Gruppe Bis zu 32 Bis zu 32 Eingänge... -
Seite 17: Mechanische Daten
FC121-ZA FC122-ZA FC123-ZA FC124-ZA Z-Diode 5,6 V oder Z-Diode 5,6 V oder Alarmelement Widerstand 410…820 Ω Widerstand 410…820 Ω Linienabschlusselement - Standardgruppe 18V TVS 18V TVS 18V TVS 18V TVS - Kurzschluss=Alarm 18V TVS 18V TVS - Gemischte Gruppe 10 μF-Kondensator 10 μF-Kondensator... -
Seite 18: Umgebungsbedingungen
Umgebungsbedingungen 3.3.3 FC123-ZA FC124-ZA FC121-ZA FC122-ZA -5…+40 °C Betriebstemperatur -5…+40 °C -20…+60 °C Lagertemperatur -20…+60 °C ≤95 % rel. ≤95 % rel. Feuchte (keine Betauung erlaubt) IP30 Schutzart IP30 Smart Infrastructure A6V10393190_h_de_-- 2019-09-01... -
Seite 19: En 54-Norm Und Optionen
EN 54-Norm und Optionen Die Brandmeldezentrale wurde entwickelt, um die Anforderungen der Norm EN 54 Teil 2 / 4 zu erfüllen. Die EN 54 2-Optionen sind erfüllt, wenn folgende Konfigurationen verwendet werden. Definitionen der EN 54-2 Installation Konfiguration / Bedienung Kapitel 7.1.2 Ausgang zum Brandalarmgerät... -
Seite 20: Offener Stromkreis Und Kurzschluss An Einem Übertragungsweg
Die EN 54 13 Norm wird erreicht, wenn die folgenden Systemfunktionen erfüllt sind: EN 54 13 – Definitionen Installation Kapitel 5.3.4.2 Gruppenmodus 'Standard' 7.1.1 Offener Stromkreis und Kurzschluss an einem Übertragungsweg Steuerkarte überwacht 4.4.2 7.1.2 Karte 1, OUT A / B: 4 / 5 Karte 2, OUT A / B: 8 / 9 Karte 3, OUT A / B: 12 / 13 Störungsweiterleitung... -
Seite 21: Installation
Stromschlag Stellen Sie vor dem Anschließen des Netzkabels sicher, dass das Kabel stromlos ist. Stellen Sie sicher, dass das Netz gegen unbeabsichtigtes Einschalten gesichert ist. FC121-ZA / FC122-ZA FC123-ZA / FC124-ZA Erklärung 1. Netzspeisung 2. Begrenzung des Netzbereichs 3. Sicherheitszone (kein Starkstrom erlaubt) 4. -
Seite 22: Erklärung
5 mm Befestigung des Netzkabels Kabel abisolieren am FC123-ZA / FC124-ZA FC121-ZA / FC122-ZA abgesicherte Kabel FC123-ZA / FC124-ZA abgesicherte Kabel Erklärung 5. Anbringen der Kabel und Entfernen der äußeren Isolierung. 6. Verlegen Sie das Netzkabel entlang der linken Seite und die Alarmierungs- sowie Steuerlinien auf der rechten Seite des Gehäuses. -
Seite 23: Anweisungen
Lieferumfang enthalten. Schalten Sie die Netzspeisung aus und schließen Sie das Stromkabel an. Alarmierungs- und Steuerlinien der installierten Feldgeräte anschließen (Gruppen, Aus- und Eingänge). Erstinbetriebnahme, siehe Kapitel 4.7. FC121-ZA / FC122-ZA FC123-ZA / FC124-ZA Smart Infrastructure A6V10393190_h_de_-- 2019-09-01... -
Seite 24: Die Anschlüsse In Der Übersicht
Die Anschlüsse in der Übersicht 4.2.1 Die folgende Grafik zeigt die Standardkonfiguration der Zentrale. Verfügbare Gruppen, Aus- und Eingänge werden in Kapitel 3.3 beschrieben. Beispiel FC124-ZA – – – – – – – COM NO AUX 24V ZONE1 ZONE2 ZONE n INPUT OUT1 OUT2... -
Seite 25: Gruppenmodi
Gruppenmodi Standard 4.3.1 Die Standardlinie unterstützt kollektive und konventionelle Geräte innerhalb derselben Gruppe. Technische Daten: Jede Linie muss mit dem Linienabschlusselement Transzorbdiode (18 V TVS) abgeschlossen sein. Max. 32 Geräte auf jeder Linie Programmierung: Konfigurieren g Gruppe g Gruppe 1 – n g Modus g Standard –... -
Seite 26: Gemischt
Gruppe. Darüber hinaus kann sie zwischen direkter und verzögerter Alarmierung unterscheiden. Technische Daten: Siemens-Melder der Baureihe 110 oder Melder mit einem Alarmwiderstand werden für eine verzögerte Alarmierung benötigt (AVC, V1 / V2). HFM machen eine Z-Diode für direkte Alarmierung (AVC) erforderlich. -
Seite 27: Gb-Kontinuität
DB110D Sachnummer S54372-F6-A1 oder DB110RD Sachnummer S54372-F8-A1 HFM machen eine Z-Diode für direkte Alarmierung (AVC) erforderlich. Siemens-Melder der Baureihe 110 oder Melder mit einem Alarmwiderstand werden für eine verzögerte Alarmierung benötigt (AVC, V1 / V2). Jede Linie muss mit dem Linienabschlusselement Kondensator 10 µF abgeschlossen sein. -
Seite 28: Kurzschluss=Alarm
Kurzschluss=Alarm 4.3.4 Die Linie unterstützt eine Kombination aus Meldern und HFM innerhalb derselben Gruppe. Darüber hinaus unterstützt diese Linie Geräte mit einem geschlossenen Kontakt für Alarm. Nur automatische Brandmelder können abgeschaltet werden. Handfeuermelder mit dem Alarmkriterium 'Kurzschluss = Alarm' sind immer eingeschaltet und können nicht abgeschaltet werden. -
Seite 29: Ausgänge
Anwendung: Soundersteuerungen, Steuerausgänge und Übertragungsgerät Technische Daten: Max. Strom FC121-ZA und FC122-ZA à 24 V / 0,5 A FC123-ZA und FC124-ZA à 24 V / 1 A Jede Linie muss mit einem Linienabschlusselement (Diode 1N4007) abgeschlossen sein. Funktionalität 'Kontrolliert': Nicht verfügbar Programmierung: Konfigurieren g Ausgang g Ausgang 1 –... -
Seite 30: Steuerkarte (Outa / Outb)
Steuerkarte (OUTA / OUTB) 4.4.2 Der Ausgang kann als 'Überwacht' oder 'Kontrolliert' programmiert werden. Funktionalität 'Überwachte Linie': Die Zentrale überwacht die Linie hinsichtlich offener Stromkreise und Kurzschlüsse von der Zentrale zum Linienabschlusselement. Anwendung: Soundersteuerungen, Steuerausgänge und Übertragungsgerät Technische Daten: Max. Strom 24 V / 1 A Jede Linie muss mit einem Linienabschlusselement (Diode 1N4007) abgeschlossen sein. -
Seite 31: Relais
Tabelle 1 R Linie = 9 V = 14,5 V = 16,8 V = 18 V 0 ~ 7 Ω 0 ~ 3,5 Ω 0 ~ 2 Ω 0 ~ 1 Ω 0 ~ 14,5 Ω 0 ~ 7,5 Ω 0 ~ 4,5 Ω... -
Seite 32: Melderanschluss
Melderanschluss 4.4.4 Die FC12x Brandmeldezentrale stellt 'überwachte' und 'kontrollierte' Anschlüsse für Übertragungsgeräte bereit: Anwendung 1 Ausgang 'Alarmweiterleitung' (OUT2) überwacht die Linie zum Übertragungsgerät. Ausgang 'Störungsausgang' (OUT3) hat keine Linienüberwachung zum Übertragungsgerät. (Entspricht nicht EN 54 2 in Kapitel 8.9) Programmierung: Konfigurieren g Ausgänge g Ausgang 2 g ÜE g Ursache Aktivierung 'Sammelalarm' Konfigurieren g Ausgänge g Ausgang 3 g Störungsausgang g... -
Seite 33: Eingang
Konfigurieren g Eingang g Eingang 1-n g Modus g z. B. Evaksignal Fremdsystem – AUX 24V INPUT Zubehör Zubehör wie gezeigt anschließen. FC123-ZA / FC124-ZA FC121-ZA / FC122-ZA Klemmen Zubehör nicht benutzt FTO1201-H1 EVAK-Modul (NL 2&4 Z) FTO1203-H1 EVAK-Modul (NL 8&12 Z) FTO1202-Z1 Gruppen-Anzeige 12x2LED FCA1203-Z1 Steuerkarte 2M 2R FCA1206-Z1 Schlüsselschalter-Set (Nordic SE) -
Seite 34: Schlüssel-Set
Schlüssel-Set 4.6.1 Das Schlüssel-Set steht für die folgenden Zentralen zur Verfügung: FC121-ZA FC122-ZA FC123-ZA FC124-ZA þ þ þ þ FCA1206-Z1 FCA1206-Z1 Beispiel FC124-ZA Funktion: Der Schlüsselschalter ermöglicht 'Zugriff Stufe 2' (siehe Kapitel 6.4) ohne Passwort. Programmierung: - Eine Programmierung ist nicht erforderlich. -
Seite 35: Steuerkarte
③ FCA1203-Z1 Beispiel FC124-ZA Masseanschluss (nur bei FCA1203-Z1) FC121-ZA / FC122-ZA Funktion: Jede Steuerkarte verfügt über vier Ausgänge und einen 24-V-Netzeingang für externe Stromversorgung der Ausgänge A und B. Prüfen Sie die Leistungsberechnung in Kapitel 11, ob Sie diese Ausgänge intern oder extern versorgen müssen. -
Seite 36: Evak-Modul (Nl)
FTO1201-H1 þ þ FTO1203-H1 FTO1201-H1 FTO1203-H1 FC121-ZA / FC122-ZA FC123-ZA / FC124-ZA Funktion: Das EVAK-Modul NL liefert die spezielle Niederländisch-Funktion. Alle Soundersteuerungen werden auf EVAK Sounder NL umgestellt. Montage des Moduls vor der Erstinbetriebnahme: Wird das Modul vor der Erstinbetriebnahme angeschlossen, werden NL- Voreinstellung und Sprache automatisch vorausgewählt. -
Seite 37: Gruppenanzeigefeld
Gruppenanzeigefeld 4.6.4 Das Gruppenanzeigefeld FTO1202-Z1 ist in der nachfolgenden Grafik dargestellt. FC121-ZA FC122-ZA FC123-ZA FC124-ZA þ þ FTO1202-Z1 FTO1202-Z1 Beispiel FC124-ZA Funktion: Das Gruppenanzeigefeld gibt den aktuellen Staus jeder Gruppe an. Die LEDs sind fest zugeordnet und können nicht geändert werden. -
Seite 38: Erstinbetriebnahme
Erstinbetriebnahme Die Erstinbetriebnahme ist bei jeder neuen Installation notwendig. Zentrale vorbereiten 4.7.1 Stellen Sie sicher, dass die Installationsanweisungen, Schritte 1-8 (Kapitel 4.2), befolgt wurden und alle Zubehörteile angeschlossen sind (Kapitel 4.6). 1) Schalten Sie die Netzspeisung ein. 2) Schließen Sie die Batterie an. Rot (+) Schwarz Smart Infrastructure... -
Seite 39: Voreinstellungen
Voreinstellungen 4.7.2 Nachdem die Zentrale eingeschaltet wurde, erscheint die folgende Anzeige: Ländereinstellungen Voreinstellung Werkseinstellung u Ländereinstellung mit Hilfe der Navigationstaste <u> ändern. t Englisch u Sprache Ländereinstellungen Voreinstellung Gehen Sie mit <q> zur zweiten Zeile und Werkseinstellung u wählen Sie die entsprechende Sprache mit t Englisch u Sprache <u>... -
Seite 40: Funktionsübersicht
Funktionsübersicht Bedienfunktionen Die Bedienfunktionen beziehen sich auf die folgenden Themen: Alarm Systemtest Deaktivieren / Aktivieren - Quittieren - Gruppe - Modus Gehtest mit EVAK mit - Rückstellen - Soundersteuerung Sounderauslösung - Sounder - Steuerausgang für 1 Sekunde stummschalten - Alarmweiterleitung - LED-Test - Anwesend/Abwesend - Störungsweiterleitung... -
Seite 41: Led-Anzeige
LED-Anzeige Die folgenden LED-Anzeigen stehen zur Verfügung: Beschreibung Farbe Status Funktion Alarm Die Brandmeldezentrale ist im 'Alarm'-Zustand. Quittieren Gelb Langsam Zeigt eine zu erwartende Aktion an. Weiterer Alarm Langsam Mehr als zwei Gruppen haben einen Brandalarm ausgelöst. Rückstellen Gelb Langsam Zeigt die Maßnahme im Falle eines Alarms oder einer Störung Feuerwehr Hängt vom Programmiermodus ab. -
Seite 42: Tasten
Tasten Folgende Tasten stehen zur Verfügung: ▲ ◄ ► ▼ Beschreibung Funktion WEITERER ALARM Wechsel zum nächsten 'Brandalarm'. RÜCKSTELLEN Rückstellung der Brandmeldezentrale in den Ruhezustand. · Startet die Erkundungszeit V2 (AVC). · Stummschalten des Summers, bis ein neues Alarmereignis eintritt. QUITTIEREN ·... -
Seite 43: Display
Display Das Display besteht aus vier Abschnitten. Menü 2:00 Aktuelles Ereignis ▲ Einschalt./Ausschalt. Ereignisspeicher Datum/Zeit stellen Anmelden Abmelden 1: Titel Diese Zeile zeigt das Hauptmenü an. 2: Fenster Dieses Fenster gibt die Untermenüs und ihre Parameter an. 3: AVC-Timer oder Stufe Countdown für den AVC-Timer V1 und V2 Anzeige der Zugriffsstufe 4: Bildlaufleiste... -
Seite 44: Bedienung
Bedienung Allgemeiner Ablauf bei Brandalarm Im Falles eines Brandalarms erscheint am Bedienpult der Zentrale folgende Anzeige: · Der Brandalarm wird anhand der LEDs angezeigt (1). · Die erste und letzte Alarmgruppe werden angezeigt (8). · Weitere Brandalarme werden durch die blinkende LED angezeigt (2). Um zum nächsten Alarmereignis zu gehen, drücken Sie die Taste (4). -
Seite 45: Ablauf Ohne Alarmverifikation
Besprechungsraum 1 BAGATELLFALL: Kein Brandalarm Setzen Sie durch Drücken der Taste <RÜCKSTELLEN> das System in den Normalbetrieb Ruhezustand zurück. Siemens FC12X è Passwort für Zugriff Stufe 2 ist erforderlich. Informieren Sie die Feuerwehr über die aktuelle Lage. 22.12.2012 08:08 Hinweis Der Brandalarm tritt erneut auf, wenn irgendein Gerät im Brandzustand verbleibt. -
Seite 46: Alarmverifikationskonzept (Avc)
Alarmverifikationskonzept (AVC) 6.1.2 Die Grafik unten zeigt den Unterschied zwischen dem AVC und dem Ablauf bei einem DIREKTEN Alarm. Das AVC berücksichtigt eine Interaktion durch Personal. DIREKT Anwesend Abwesend Status 'VORALARM' · Summer aktiviert · Sounder-Ausgang aktiviert, falls entsprechend programmiert ·... -
Seite 47: Ablauf Mit Alarmverifikation
Erkundungszeit (V2) Während der Erkundungszeit V2 kann das Bedienpersonal den Brandherd untersuchen: Bei einem Ernstfall (Notfall) muss der nächstliegende 'Handfeuermelder' oder die Taste <Anwesend/Abwesend> gedrückt werden, um die Brandmeldezentrale in den 'ALARM'- Zustand zu versetzen. ( Funktion hängt von der Programmierung ab) Die Zentrale geht in den 'ALARM'-Zustand über, wenn die Untersuchung nicht innerhalb der Zeit V2 bestätigt wird. -
Seite 48: Vorgehensweise Bei Störungen
BAGATELLFALL: Kein Brandalarm Normalbetrieb Setzen Sie durch Drücken der Taste <RÜCKSTELLEN> das System in den Siemens FC12X Normalbetrieb zurück. è Passwort für Zugriff Stufe 2 ist erforderlich. 22.12.2012 08:08 Hinweis Der Brandalarm tritt erneut auf, wenn irgendein Gerät im Brandzustand verbleibt. -
Seite 49: Stufe 1
Stufe 1 Die Bedienung ist ohne Passwort möglich. Aktuelle Ereignisse 6.3.1 Dieser Menüpunkt stellt alle aktuellen Ereignisse dar. Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Anmelden Wählen Sie mit der Navigationstaste ‘Aktuelles Alarmzähler 0001 Ereignis’ und bestätigen Sie mit <OK>. Aktuelles Ereignis Brandalarm Das linke Bild zeigt die 5 Eingabepunkte. -
Seite 50: Login
Anmelden 6.3.2 Die Zentrale ist gegen unbefugte Benutzerbedienung geschützt. Geben Sie deshalb das Passwort ein oder drehen Sie den Schlüsselschalter (optional). Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Anmelden Wählen Sie 'Anmelden' und bestätigen Sie mit Alarmzähler 0001 <OK>. Anmelden 1(#) Wählen Sie mit Hilfe der Navigationstaste die... -
Seite 51: Zugriff Stufe 2
Zugriff Stufe 2 Die Bedienung ist mit Passwort oder Schlüsselschalter möglich. Anwesend/Abwesend 6.4.1 Ist jemand anwesend, schalten Sie die Brandmeldezentrale auf Anwesend-Betrieb. Drücken Sie zum Umschalten die Taste Information <ANWESEND / ABWESEND>. Anwesend-Betrieb Betriebsart 'Anwesend' Betriebsart 'Anwesend' – LED EIN aktiviert Betriebsart 'Abwesend' –... -
Seite 52: Ereignisspeicher Anzeigen
Ereignisspeicher anzeigen 6.4.4 Alle Ereignisse wie Alarm(e), Störung(en), Abschaltung(en) sowie die Aktivierung von Ein- und Ausgängen werden in einem Ereignisspeicher gespeichert. Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Einschalt./Ausschalt. Wählen Sie 'Ereignisspeicher' und bestätigen Sie Ereignisspeicher mit <OK>. Datum/Zeit stellen Anmelden Abmelden Ereignisspeicher... -
Seite 53: Datum/Zeit Einstellen
Datum/Zeit einstellen 6.4.6 Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Einschalt./Ausschalt. Wählen Sie 'Datum/Zeit stellen' und bestätigen Ereignisspeicher Sie mit <OK>. Datum/Zeit stellen Anmelden Abmelden Datum/Zeit stellen Ändern Sie den ersten Wert mit Hilfe von <p> / 01.01.2000 00:00 <q>, dann gehen Sie jeweils mit <u>... -
Seite 54: Gruppe Ein-/Ausschalten
Gruppe ein-/ausschalten 6.4.7 Jede Gruppe kann einzeln abgeschaltet werden. Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Einschalt./Ausschalt. Wählen Sie 'Einschalt./Ausschalt.' und Ereignisspeicher bestätigen Sie mit <OK>. Datum/Zeit stellen Anmelden Abmelden Einschalt./Ausschalt. Gruppe Sounder- Wählen Sie 'Gruppe' und bestätigen Sie mit ausgänge <OK>. -
Seite 55: Testmodus Aktivieren
Testmodus aktivieren 6.4.8 Aktivieren Sie für jede Gruppe den Testmodus. Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Einschalt./Ausschalt. Wählen Sie 'Einschalt./Ausschalt.' und Ereignisspeicher bestätigen Sie mit <OK>. Datum/Zeit stellen Anmelden Abmelden Einschalt./Ausschalt. Gruppe Sounder- Wählen Sie 'Gruppe' und bestätigen Sie mit ausgänge <OK>. -
Seite 56: Ausgänge Ein-/Ausschalten
Ausgänge ein-/ausschalten 6.4.9 Deaktivieren Sie die Ausgänge insgesamt und/oder individuell. Drücken Sie die Taste <MENÜ>. Menü Aktuelles Ereignis Einschalt./Ausschalt. Wählen Sie 'Einschalt./Ausschalt.' und Ereignisspeicher bestätigen Sie mit <OK>. Datum/Zeit stellen Anmelden Abmelden Einschalt./Ausschalt. Gruppe Wählen Sie den entsprechenden Ausgang (z. Sounder- B. -
Seite 57: Zentraleninfo
Zentraleninfo 6.4.10 Softwareinformationen werden angezeigt. Drücken Sie die Taste <MENÜ>. Menü Zentraleninfo Alarmzähler 0001 Wählen Sie 'Zentraleninfo' und bestätigen Serviceinformation Sie mit <OK>. Zentraleninfo Typ: FC124-ZA App: 01.00.19 Verlassen mit <C>. Restart: 01.00.04 Steuerkarte 1 Steuerkarte 2 Steuerkarte 3 Serviceinformation 6.4.11 Die Serviceinformation (wie beispielsweise Kontaktadresse des Serviceproviders sowie die Zentraleninformation) wird im Ruhemodus angezeigt. -
Seite 58: Programmierung
Programmierung Für die Programmierung ist Stufe 3 erforderlich. Alle Ausgänge werden während des Programmiermodus automatisch abgeschaltet. Alle deaktivierten Ausgänge werden automatisch aktiv, wenn Zugriff Stufe 2 erreicht ist. Konfigurieren eren Konfiguri Zusatz- Gruppe Ausgang Eingang karte(n) Gruppe 7.1.1 Konfiguration des Parameters für jede Gruppe. Gruppe Auswahl einer Gruppe für die Programmierung. -
Seite 59: Ausgang
*Setzen Sie diese Funktion NICHT zusammen mit FDOOT241 9 (ES<13) ein. Ausführliche Informationen dazu im Dokument A6V10393192. Ausgang 7.1.2 Konfiguration der Ausgangsparameter. Ausgang Auswahl eines Ausgangs für die Programmierung. Ausgang 1..n Soundersteuerung Soundersteuerung wird Aktivierung Sounder-Linien Modus verwendet. (EVAK-Modul ersetzt 'Soundersteuerung' bei 'EVAK Sounder NL'.) Alarmweiterleitung Die Alarmweiterleitung wird dazu verwendet, um den Brandalarm an die Interventionsstelle, z. - Seite 60 Sammelalarm Der Ausgang wird aktiviert, wenn der Alarmzustand erfüllt ist: Ursache Aktivierung Gruppe 'Direkt' ist aktiviert, V1/V2 ist abgelaufen, Gruppenabhängigkeit 2. Gruppe ist aktiviert. Akt. durch Al. Gruppe Ausgang ist aktiviert, wenn die ausgewählte(n) Gruppe(n) im Alarmzustand ist/sind. Allgemeiner Voralarm Ausgang ist aktiviert, wenn Gruppenabhängigkeit 1.
-
Seite 61: Eingang
Eingang 7.1.3 Konfiguration der Eingangsparameter. Eingang Auswahl eines Eingangs für die Programmierung. Eingang 1..n Aktivierung aller Soundersteuerungen, solange der Eingang Evaksignal Modus geschlossen ist. Die Rückstellfunktion wird unterdrückt, wenn die Alarmweiterleitung Unterdr. Rückstellen aktiviert ist oder QUITTIEREN vorher nicht gedrückt wurde. Ermöglicht den Zugriff auf Stufe 2, solange der Eingang geschlossen Zugriff Stufe 2 ist. -
Seite 62: Zubehör
1..n Falls vorhanden, wird die externe Stromversorgung automatisch aktiviert. Überprüfen Sie deshalb die Berechnung aus Kapitel 11, max. Strom für externes Gerät FC121-ZA/FC122-ZA g 0,5 A und für FC123-ZA/FC124-ZA g1,2 A. EVAK- Aktivierung des EVAK-Moduls (muss zuerst angeschlossen sein). Modul Vor dem Einbau der Steuerkarte muss die Stromversorgung abgeschaltet werden. -
Seite 63: Allgemein
Allgemein Das Menü 'Allgemein' beinhaltet systemweite Parameter. Allgemein Einstell. Landes- Passwort Benutzer- Sprache ein- Gruppe ändern interface stellungen Anwesend/ Sommer-/ Datum/Zeit Netz- Steuer- Abwesend stellen Winterzeit spannung optionen Service- Kalibriere Summer information Linie Ländereinstellungen 7.2.1 Werkseinstellung Die Werkseinstellung bietet alle möglichen Programmierungen. Länder- ein- Auswahl der länderspezifischen Einstellung. -
Seite 64: Benutzerinterface
Benutzerinterface 7.2.4 Lampentest verfügb. Falls ausgewählt, ist die Lampentestfunktion nur auf Stufe 2 möglich. Benutzer- in Stufe 2 Anderenfalls können die Stufen 1 und 2 dafür genutzt werden. interface Taste Akustik mit Falls ausgewählt, können alle Soundersteuerlinien durch Drücken Evak-Funktion der Taste <Stummschalten / Lautschalten>... -
Seite 65: Datum/Zeit Einstellen
Datum/Zeit einstellen 7.2.8 Datum/Zeit Einstellung von Datum und Uhrzeit. stellen Sommerzeit/Winterzeit 7.2.9 Autom. Umschaltung Ist dies ausgewählt, schaltet die Zentrale jedes Jahr automatisch auf Sommer-/ Winterzeit Sommer- bzw. Winterzeit um. Anwesend/Abwesend 7.2.10 Zeit V1 Wählen Sie eine Reaktionszeit V1 zwischen 30 sek. und 4 min. Anwesend/ Abwesend Zeit V2... -
Seite 66: Ereignisspeicher Löschen
Ereignisspeicher löschen 7.2.14 Zum Löschen des Ereignisspeichers ist Stufe 3 erforderlich. Menü Aktuelles Ereignis Einschalt./Ausschalt. 'Ereignisspeicher' auswählen. Ereignisspeicher Datum/Zeit stellen Anmelden Abmelden Ereignisspeicher Störung Datum/Zeit stellen Mögliches Löschen durch Drücken von <u>. 10.08.2012 12:18 Ereignisspeicher Störung Bestätigen Sie das Löschen mit der <OK>-Taste. OK->Ereignissp.- Datum/Zeit stellen Diese Aktion ist verfügbar, solange die... -
Seite 67: Alarmzähler Rückstellen
Alarmzähler rückstellen Stellen Sie den Alarmzähler durch Drücken auf <u> zurück und geben Sie das Passwort '6669' ein. Rufen Sie das Hauptmenü mit Hilfe von <MENÜ> auf. Menü Alarmzähler 0001 Wählen Sie 'Alarmzähler' und drücken Sie auf <u>. Alarmzähler Geben Sie das Passwort (6669) ein. ???? Wenn das Passwort richtig ist, wird der Alarmzähler zurückgestellt. -
Seite 68: Kundentext
Kundentext Eingabe Kundentext für: Gruppen, siehe Kapitel 7.1.1. Eingabefunktion 'Evaksignal', siehe Kapitel 7.1.3. Serviceinformation, siehe Kapitel 6.4.11. Das Fenster gliedert sich in die folgenden Abschnitte: q w e r t y u I o p < a s d f g h j k l , > h z x c v b n m Sektor Verbleibender Platz, von 40 Zeichen auf zwei Zeilen... -
Seite 69: Texteingabe
Texteingabe 7.5.2 Buchstabe Abcd Wählen Sie mit Hilfe der Navigationstaste den Buchstaben und bestätigen Sie mit <OK>. q w e r t y u I o p < Wiederholen Sie diesen Vorgang, bis der a s d f g h j k l , > gewünschte Text im Textbereich angezeigt wird. -
Seite 70: Tool-Funktion
Tool-Funktion Das Tool bietet folgende Funktionen: · Übertragung von Ereignisspeicherdaten an den PC. · Speicherung der Zentralenkonfiguration auf dem PC. · Wiederherstellung der Konfiguration in der Zentrale. · Firmware-Update. Kommunikation einrichten Schließen Sie den FDUZ22x MCL USB-Adapter an der FC12x-Zentrale an. FDUZ22x Installation des Tools 8.1.1... -
Seite 71: Tool-Einstellungen
Tool-Einstellungen 8.1.2 1. Starten Sie Hyper Terminal und geben Sie einen 2. Wählen Sie die Kommunikationsschnittstelle aus. passenden Namen ein. Stellen Sie sicher, dass Ihr PC an der FDUZ221x- Box angeschlossen und der Treiber installiert ist. Kontrollieren Sie die Kommunikationsschnittstelle am Gerätemanager. -
Seite 72: Übertragung Von Ereignisspeicherdaten An Den Pc
Übertragung von Ereignisspeicherdaten an den PC Übertragen Sie die Ereignisspeicherdaten von der FC12x-Zentrale als *.csv-Datei an den Bearbeiten Sie diese Datei in Excel und drucken Sie sie bei Bedarf aus. 2. Erlauben Sie dem Hyper Terminal Daten zu 1. Wählen Sie die folgende Option an der Zentrale. empfangen. -
Seite 73: Konfigurationsdatei Speichern
Konfigurationsdatei speichern 2. Erlauben Sie dem Hyper Terminal Daten zu 1. Wählen Sie die folgende Option an der Zentrale. empfangen. Upload / Download Ereignisspeicher upload >PC u Zentrale Daten übertragen >PC u Zentrale Daten übertragen > Zentrale u 3. Wählen Sie den Ordner zum Speichern der Datei 4. -
Seite 74: Konfigurationsdatei Wiederherstellen
Konfigurationsdatei wiederherstellen 2. Erlauben Sie dem Hyper Terminal, Dateien zu 1. Wählen Sie die folgende Option an der Zentrale. senden. Upload / Download Ereignisspeicher upload >PC u Zentrale Daten übertragen >PC u Zentrale Daten übertragen > Zentrale u 3. Wählen Sie die zu sendende Datei sowie das 4. -
Seite 75: Download Firmware
Download Firmware Die FC12x ist mit einer betriebsbereiten Firmware ausgestattet. Ein Update der Firmware ist im Allgemeinen nicht erforderlich. Bei einem Notfall aktualisieren Sie die Zentrale vor Ort. Speichern Sie vor dem Update die Konfiguration, siehe Kapitel 8.2. Ein Firmware-Update löscht alle Einstellungen. 2. - Seite 76 5. Der PC zeigt Folgendes an. 6. 'CC…' zeigt an, dass die Verbindung hergestellt und Drücken Sie '2'. alles bereit für die Übertragung ist. 7. Klicken Sie auf das Menü ‘Transfer’ und wählen Sie 8. Wählen Sie die zu sendende Datei sowie das ‘Send File’, um das Dialogfenster zum Versenden Protokoll aus.
-
Seite 77: Inbetriebsetzung
Inbetriebsetzung Projektierung Die Feldgeräte den örtlichen Vorschriften entsprechend dem Grundriss zuordnen. Parameter der Zentrale dokumentieren (siehe Anhang A). Batterie-Standby-Zeit berechnen (siehe Kapitel 11). Montage am Einsatzort Melderlinien (Melder und Handfeuermelder) installieren und mit einem Linienabschlusselement abschließen. Steuerlinien (Sounder) installieren und mit einem Linienabschlusselement abschließen. -
Seite 78: Wartung
Wartung Es wird vorausgesetzt, dass die Anlage in Übereinstimmung mit den bestehenden Richtlinien in Betrieb genommen wurde, d.h. alle Funktionen wurden getestet und die Anlagendaten wurden gespeichert oder in der Tabelle 'Anlagenkonfiguration' protokolliert. 10.1 Vorarbeiten Informieren Sie den Anlagenbetreiber vom Umfang und der zu erwartenden Dauer der Arbeiten. -
Seite 79: Gerätetest
10.3 Gerätetest Rauchmelder 1. Aktivieren Sie den Testmodus für die Gruppe. 2. Setzen Sie den Meldertester RE6 oder RE8ST auf den Melderkopf. 3. Warten Sie, bis die LED leuchtet – Sounder ertönt für 1 Sek. 4. Entfernen Sie das Testgerät – Automatische Rückstellung des Testalarms nach 15 Sek. -
Seite 80: Batteriekapazität
Zeit wird durch lokale Anwendungsregeln oder die EN-Richtlinie bestimmt. Die erforderliche Batteriekapazität kann mithilfe der folgenden Berechnung ermittelt werden. Diese gibt außerdem an, ob eine externe Stromversorgung benötigt wird. 11.1 Berechnung für FC121-ZA Beschreibung Zentrale (intern) Sounder usw... Standby Alarm... -
Seite 81: Berechnung Für Fc122-Za
11.2 Berechnung für FC122-ZA Beschreibung Zentrale (intern) Sounder usw... Standby Alarm Standby Alarm Standby Alarm [mA] [mA] [mA] [mA] [mA] [mA] FC122-ZA Brandmeldezentrale 4 Gruppen Out 1 (z. B. Sounder) Out 2 (z. B. Sounder) Ausgang AUX Zusatzkarten FCA1203-Z1 Steuerkarte 2M 2R (1.) Out A&B (z. -
Seite 82: Berechnung Für Fc123-Za
11.3 Berechnung für FC123-ZA Beschreibung Zentrale (intern) Sounder usw... Standby Alarm Standby Alarm Standby Alarm [mA] [mA] [mA] [mA] [mA] [mA] FC123-ZA Brandmeldezentrale 8 Gruppen Out 1 (z. B. Sounder) Out 2 (z. B. Sounder) Ausgang AUX Zusatzkarten FCA1203-Z1 Steuerkarte 2M 2R (1.) Out A&B (z. -
Seite 83: Berechnung Für Fc124-Za
11.4 Berechnung für FC124-ZA Beschreibung Zentrale (intern) Sounder usw... Standby Alarm Standby Alarm Standby Alarm [mA] [mA] [mA] [mA] [mA] [mA] FC124-ZA Brandmeldezentrale 12 Gruppen Out 1 (z. B. Sounder) Out 2 (z. B. Sounder) Ausgang AUX Zusatzkarten FCA1203-Z1 Steuerkarte 2M 2R (1.) Out A&B (z. -
Seite 84: Fehlerbehebung
Fehlerbehebung 12.1 LED-Anzeige Fehlerbeschreibung Ursache / Aktion Zustand der LED Allgemeine Störung Jede Anlagenstörung wird angezeigt: Störung Gruppenlinie Störung Sounderlinie (LED 3) Störung Alarmweiterleitungslinie (LED 4) Störungsweiterleitung, wenn überwacht Steuerausgang Netz- und Batteriestörung Schauen Sie für ausführliche Informationen auf die Anzeige und kontrollieren Sie häufig auftretende Probleme: Kurzschluss / Unterbruch in der... -
Seite 85: System
Fehlerbeschreibung Ursache / Aktion Zustand der LED Anlagenstörung Anzeige eines Erdschlusses in Kombination mit der Programmierung Zusätzliche Anzeige: der GB-Kontinuitätsgruppe. - LED 'Allgemeine Störung' leuchtet - Summer EIN (Intervallton) - Anzeige gibt Erdschluss an Anlagenstörung CPU ist ausgefallen (System arbeitet nicht). -
Seite 86: Zubehör
12.3 Zubehör Fehlerbeschreibung Ursache / Aktion DC 24 V ist zu tief. Spannungseingang '24V In' an der/den Steuerkarte(n) 2M2R überprüfen. Fehlerhafte Steuerkarte gemäß Kapitel 4.6.2 ermitteln. Alle vier Ausgänge von einer 2M2R-Steuerkarte Flachbandkabel korrekt angeschlossen, Kapitel zeigen eine Störung an. 4.6.2. -
Seite 87: Komponenten Und Ersatzteile
Komponenten und Ersatzteile Komponenten Teile-Nr. Bezeichnung FC121-ZA S54400-C131-A1 Brandzentrale konventionell (2Z) FC122-ZA S54400-C130-A1 Brandzentrale konventionell (4Z) FC123-ZA S54400-C129-A1 Brandzentrale konventionell (8Z) FC124-ZA S54400-C128-A1 Brandzentrale konventionell (12Z) Zubehör Teile-Nr. Bezeichnung FCA1203-Z1 S54400-B142-A1 Steuerkarte 2M 2R FTO1202-Z1 S54400-B119-A1 Gruppen-Anzeige 12x2LED FTO1201-H1 S54400-B120-A1 EVAK-Modul (NL 2&4 Z) -
Seite 88: Entsorgung Und Umweltschutz
Entsorgung und Umweltschutz Dieses Gerät ist mit Materialien und Verfahren hergestellt, die bestmöglich den aktuellen Standards im Umweltschutz entsprechen. Konkret wurden folgende Maßnahmen umgesetzt: Einsatz wiederverwertbarer Materialien Verwendung halogenfreier Kunststoffe Elektronikteile und Kunststoff sind trennbar Größere Kunststoffteile sind nach ISO 11469 und ISO 1043 gekennzeichnet. -
Seite 89: Anhang A: Anlagenkonfiguration, Werkseinstellung
Anhang A: Anlagenkonfiguration, Werkseinstellung Kunde: ____________________________________________________________ Datum der Installation: ____________________ Zentrale: * FC121-ZA (2 Gruppen) / * FC122-ZA (4 Gruppen) / * FC123-ZA (8 Gruppen) / * FC124-ZA (12 Gruppen) Menü Programmierung vor Ort Beschreibung Default Gruppe 1 2 3 4 5 6 7 8 9 10 11 12... - Seite 90 Allgemein Voreinstellung Werkseinstellung Sprache Englisch Passwort (Stufe 2) 5555 Benutzerinterface J / N T1 (Ein) T2 (Aus) Lampentest auf Zugangsebene 2 vorhanden Taste Akustik mit Evak-Funktion Nein Sound deakt. b. Quitt Nein ACK ist verfügbar auf Zugangsebene 1 Nein LED ÜE aktiv bei akt.
-
Seite 91: Anhang B: Umstellen Der Netzspannung Auf Ac 115
I in 1/0.5 A 230 V 230 V Output 70 W 115 V 115 V Control Code: XXYZWWW DO NOT OPEN COVER EN54-4 VdS: G 213083 0786-CPR-21302 Siemens Switzerland Ltd Country of Origin: China Akku Usys Smart Infrastructure A6V10393190_h_de_-- 2019-09-01... -
Seite 92: Anhang C: Ereignisspeicher
Anhang C: Ereignisspeicher Meldung Bedeutung Brandalarm Gruppe # Gruppe # hat einen Alarm ausgelöst. Störung Gruppe # Gruppe # befindet sich im Fehlerstatus. Abschaltung Gruppe # Gruppe # wurde abgeschaltet. Störung Ausgang # Ausgang # befindet sich im Fehlerstatus. Störung 24V Ausgang Der Ausgang für 24-V-Hilfsspannung befindet sich im Fehlerstatus. - Seite 93 Meldung Bedeutung Eingang Eingang # Zentrale befindet sich nach Signal vom Eingang im Modus 'Voralarm'. Voralarm aktiv Eingang Eingang # Quittieren Zentrale wurde vom Eingang quittiert. Eingang Eingang # Nach Signal vom Eingang Information über Störung der externen SV Externe SV Störung erhalten.
