GRE AR-118 Einbau- Und Betriebsanleitung
Monoblock-filter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

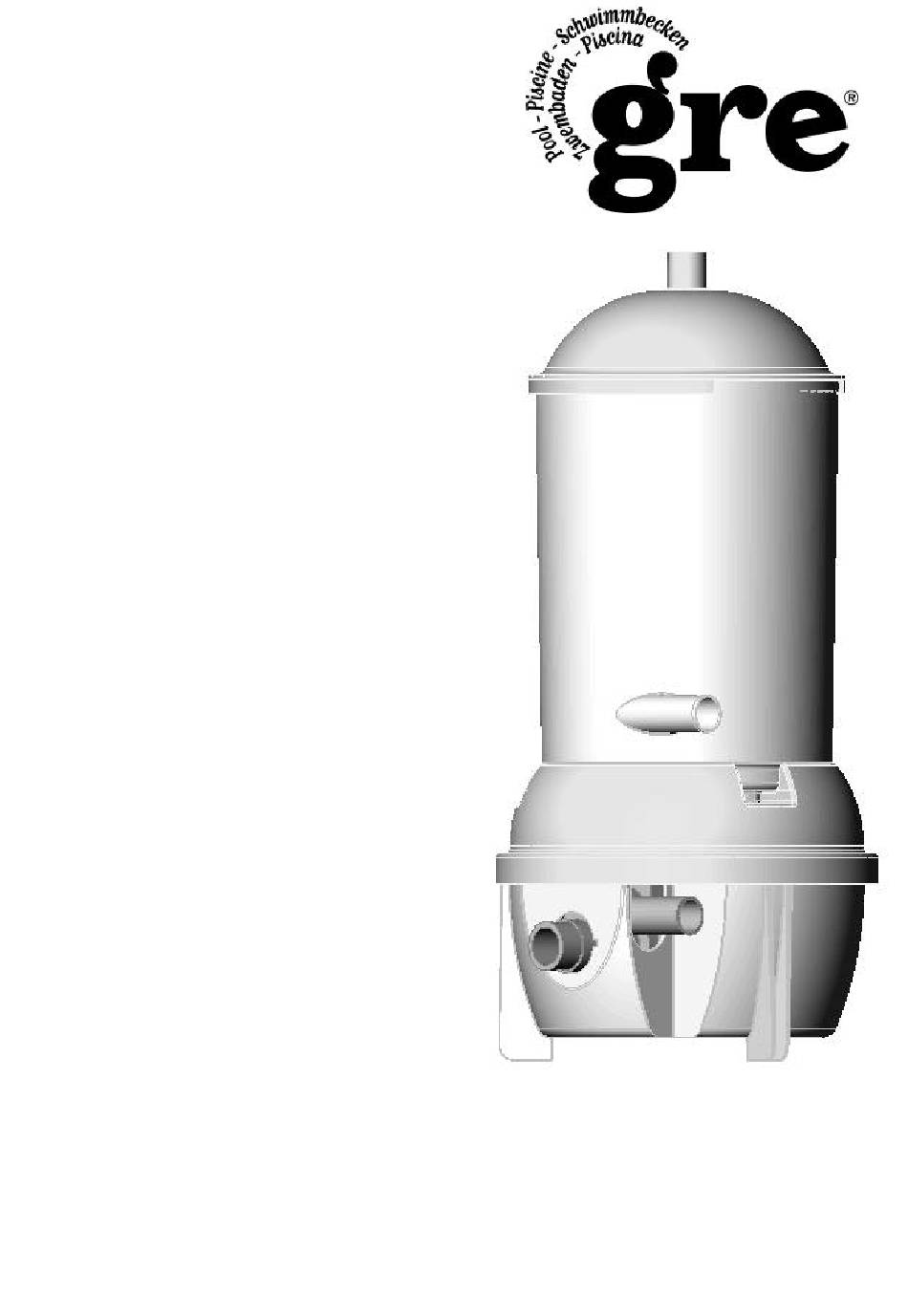

FILTERS MONOBLOCK
FILTRO MONOBLOC
FILTRE MONOBLOC
MONOBLOCK-FILTER
FILTRO MONOBLOCCO
MONOBLOC-FILTER
FILTRO MONOBLOCO
Model. AR-118
INSTALLATION AND MAINTENANCE MANUAL
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUEL D'INSTALLATION ET D'ENTRETIEN
EINBAU-UND BETRIEBSANLEITUNG
MANUALE DI INSTALLAZIONE E MANUTENZIONE
GEBRUIKSAANWIJZINGEN MONOBLOC FILTER
MANUAL DE INSTRUÇÕES E MANUTENÇÃO
19932R0014-03
Inhaltsverzeichnis
Verwandte Anleitungen für GRE AR-118
Inhaltszusammenfassung für GRE AR-118
- Seite 1 FILTERS MONOBLOCK FILTRO MONOBLOC FILTRE MONOBLOC MONOBLOCK-FILTER FILTRO MONOBLOCCO MONOBLOC-FILTER FILTRO MONOBLOCO Model. AR-118 INSTALLATION AND MAINTENANCE MANUAL MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUEL D’INSTALLATION ET D’ENTRETIEN EINBAU-UND BETRIEBSANLEITUNG MANUALE DI INSTALLAZIONE E MANUTENZIONE GEBRUIKSAANWIJZINGEN MONOBLOC FILTER MANUAL DE INSTRUÇÕES E MANUTENÇÃO...
-
Seite 15: Anweisungen Monoblock-Filter
Menge Bezeichnung Filterbasissatz Satz Filterpumpenkörper Motorpumpe 120W 220/230V 50Hz AR-118 4,5 m langer Schlauch ø25 mm (Rückfluß). 4,5 m langer Schlauch ø32 mm (Ansaugung). 0,30 m langer Schlauch ø25 mm (Ausstoß). Filterkartusche Rückflußventil, Dichtung und Mutter mit Anschluß für ø25 mm. -
Seite 16: Vorraussetzungen Für Die Korrekte Installation
Der 0,30 m lange Schlauch ø25 mm (Ausstoß) wird mit den entsprechenden Klemmen zwischen dem Pumpenaustritt und der Aufnahme in Inneren des Filterkörpers angeschlossen (Zeichng. 9). 2.1.1 BEIM MODELL AR-118 Der 4,5 m lange Schlauch ø32 mm (Ansaugung) wird mit den entsprechenden Klammern zwischen dem Ansaugventil und dem Pumpeneintritt (Zeichng. -
Seite 17: Betrieb
Für den Reinigungsvorgang einer Kartusche muß wie folgt vorgegangen werden: • Der elektrische Strom zum Filter wird unterbrochen. • Das Ansaug- und auch das Ausstoßventil des Swimmingpools werden geschlossen, beim Modell AR-118 durch Drehen der Ventile (Zeichng. 6). • Der Deckel des Filterkörpers wird im Uhrzeigersinn abgeschraubt und entfernt und die Filterkartusche am oberen Deckel abgeschraubt (Zeichng. - Seite 18 Ausststoßventil im Swimmingpool und unterbrechen die Verbindungen der Schläuche mit dem Filter (Ansaugung Pumpe, Ausstoß Pumpe, Filterdeckel), wobei wir das sich vielleicht im Inneren befindende Wasser ablaufen lassen. Ebenfalls muß das gesamte Wasser im Filter ablaufen. Hier ist besonders darauf zu achten ist, daß die Wasserpumpe vollkommen trocken ist, wozu die Angaben des Abschnittes Austauschen des Kabels beachtet werden müssen.
- Seite 32 CERTIFICATO DI GARANZIA 1 ASPETTI GENERALI 1.1 Ai sensi delle seguenti disposizioni, il venditore garantisce che il prodotto GRE corrispondente a questa garanzia (“il Prodotto”) non presenta alcun difetto di conformità al momento della sua consegna. 1.2 Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della consegna dello stesso all’acquirente.
- Seite 34 PRODUKTE: PRODUKTER: AR-118 / AR-118S / AR-118UK PRODUITS: PRODUKTER: PRODOTTI: TOUTTEET: AR-118G / AR-118GS / AR-118 GUK ΠΡΙΟΝ ΤΑ: PRODUTOS: DECLARACION DE CONFORMIDAD CONFORMITEITSVERKLARING Los productos arriba enumerados se hallan conformes con Bovenstaande produkten voldon aan de las prescripciones de seguridad de la Directiva Máquinas veiligheidsvoorschriften van de Richtlijn Machines 89/392/CEE, de la Directiva Baja Tensión 73/23/CEE y...
- Seite 35 FIG.1 FIG. 2 FIG.3 FIG.4 FIG.5 FIG.6 FIG.7 FIG.8 FIG.9 FIG.10 FIG.11 FIG.12...
- Seite 36 DISTRIBUIDO POR : PRIOR NOTICE. NOS RESERVAMOS EL DERECHO DE CAMBIAR TOTAL O PARCIALMENTE LAS CARACTERÍSTICAS DE NUESTROS ARTÍCULOS O MANUFACTURAS GRE S.A. CONTENIDO DE ESTE DOCUMENTO SIN PREVIO AVISO C/ ARITZBIDEA Nº 57, BARRIO TROBIKA NOUS NOUS RÉSERVONS LE DROIT DE MO0DIFIER TOTALEMENT ORU EN PARTIE LES CARACTERISTIQUESDE NOS ARTICLES OU LE CONTENU DE CE DOCUMENT SAN PREÉ...
