GRE AR-1500 Einbau- Und Betriebsanleitung
Monoblock-filter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SKID PACK
FILTRO MONOBLOC
FILTRE MONOBLOC
MONOBLOCK-FILTER
FILTRO MONOBLOCCO
MONOBLOC-FILTER
FILTRO MONOBLOCO
AR-1500
INSTALLATION AND MAINTENANCE MANUAL
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUEL D'INSTALLATION ET D'ENTRETIEN
EINBAU-UND BETRIEBSANLEITUNG
MANUALE DI INSTALLAZIONE E MANUTENZIONE
GEBRUIKSAANWIJZINGEN MONOBLOC FILTER
MANUAL DE INSTRUÇÕES E MANUTENÇÃO
27907R0010-00
Inhaltsverzeichnis
Verwandte Anleitungen für GRE AR-1500
Inhaltszusammenfassung für GRE AR-1500

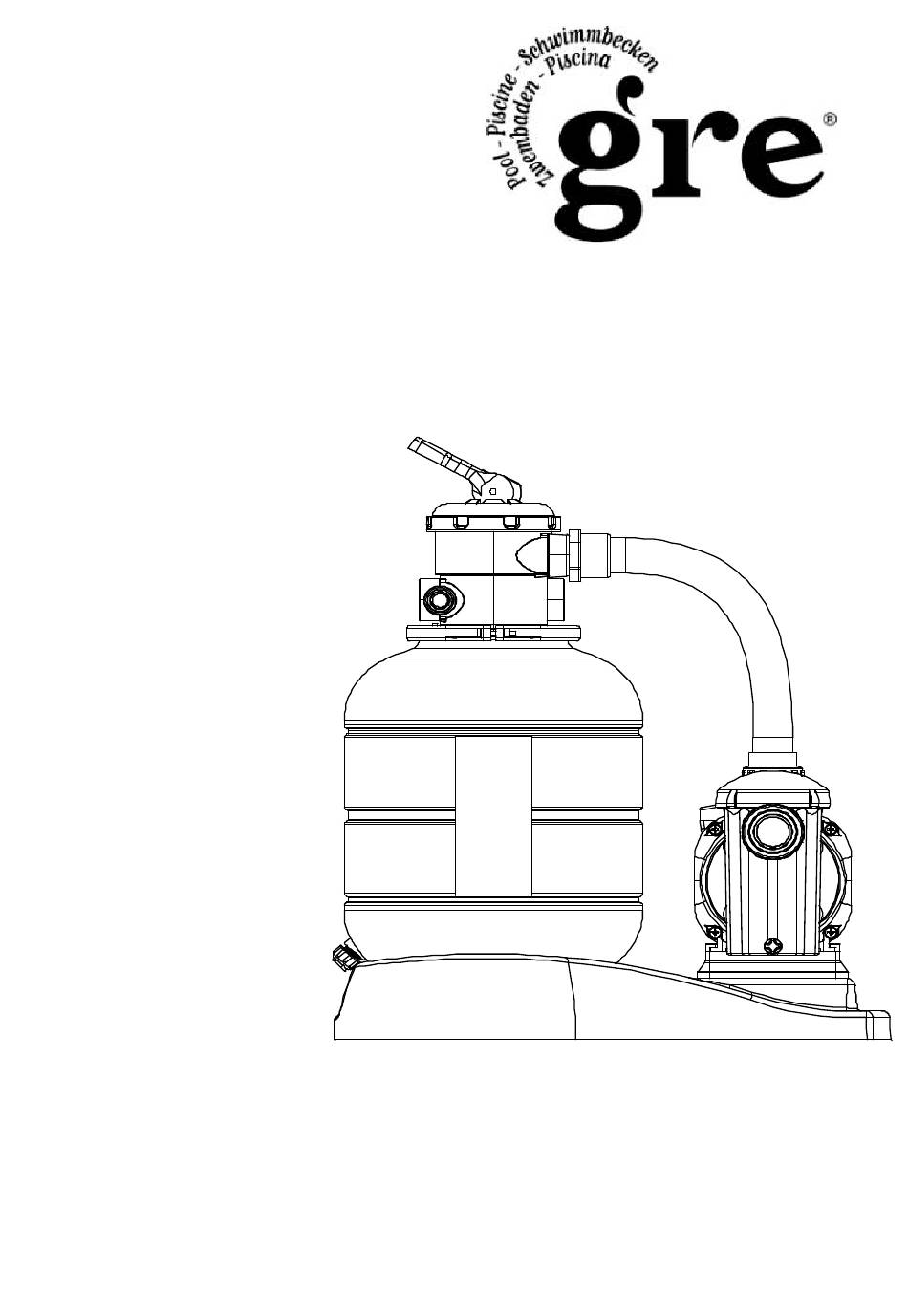

- Seite 1 SKID PACK FILTRO MONOBLOC FILTRE MONOBLOC MONOBLOCK-FILTER FILTRO MONOBLOCCO MONOBLOC-FILTER FILTRO MONOBLOCO AR-1500 INSTALLATION AND MAINTENANCE MANUAL MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUEL D’INSTALLATION ET D’ENTRETIEN EINBAU-UND BETRIEBSANLEITUNG MANUALE DI INSTALLAZIONE E MANUTENZIONE GEBRUIKSAANWIJZINGEN MONOBLOC FILTER MANUAL DE INSTRUÇÕES E MANUTENÇÃO...
-
Seite 20: Anweisungen Monoblock - Filter
ANWEISUNGEN MONOBLOCK – FILTER DEUTSCH SICHERHEITSHINWEISE, BITTE AUFMERKSAM LESEN ? Bei der gesamten Installation elektrischer Komponenten muss folgende Norm befolgt werden: NF C15-100 NF EN 60-335-2-41 Diese Norm bezieht sich auf “den Aufbau von elektrischen Installationen in Hallenbädern und Freibädern”. Ebenso müssen die Normen befolgt werden, die in jeder Region oder jedem Land anwendbar sind. -
Seite 21: Vorraussetzungen Für Die Korrekte Installation
1.1 VORRAUSSETZUNGEN FÜR DIE KORREKTE INSTALLATION Die Installation dieser Anlage ist sehr einfach, deshalb kann ein Erwachsener sie in ungefähr 2 STUNDEN fertigstellen. Dabei müssen die Anleitungen in diesem Handbuch genau befolgt werden. Folgende Werkzeuge sind für den korrekten Umgang und Einbau der Filterkomponenten notwendig: Funktion Werkzeug Alternatives Werkzeug... - Seite 22 2.2.4 Montage des manometers. OHNE DRUCKMESSER 3 ELEKTROANSCHLUSS Bei der gesamten Installation elektrischer Komponenten muss folgende Norm befolgt werden: NF C15-100 NF EN 60-335-2-41 Diese Norm bezieht sich auf “den Aufbau von elektrischen Installationen in Hallenbädern und Freibädern”. Ebenso müssen die Normen befolgt werden, die in jeder Region oder jedem Land anwendbar sind. Die Pumpe muss an einen 220 V 50 Hz Wechselstromanschluss mit Erdung angeschlossen werden.
- Seite 23 ? Inbetriebnahme einer Anlage,die während eines längeren Zeitraums nicht benutzt wurde. ? Nach einer falschen Reinigung des Bodens durch Saugen. ? Luftansaugung über den Skimmer aufgrund eines zu niedrigen Wasserspiegels im Swimmingpool. ? Durch eine falsche Benutzung der Anlage, den Ansaugdeckel oder Skimmerpfropfen. 5.1.1 Wann ist der Filter leer? Wir stellen fest, dass der Filter leer ist, wenn: ? Wir bemerken, dass das Wasser, das durch ihn fließt, ein fallendes Geräusch verursacht.
-
Seite 24: Wartung
? Das Ventil wird erneut in die Position Ausspülen (rinse) gebracht und der Filter wird ein paar Sekunden angeschlossen. ? Den Filter stoppen, auf die gewünschte Position Filtern (filter) bringen, den Schlauch gegebenenfalls von der Position Enwässern (waste) abnehmen. 5.4 Entleeren des Swimmingpools Der Filter ermöglicht es, den Swimmingpool nach Beendigung der Badesaison fast vollständig zu entleeren. - Seite 25 das durch den Deckel für die Ventilation hinter der Motorwicklung erscheint, bewegt, bis die Achse frei ist und sich nach rechts und links drehen läßt. Es empfiehlt sich, vor einem erneuten Betrieb nach einer längeren Ruhepause zu überprüfen, dass der Filter gefüllt ist. 7.1 Wartung der Pumpe Die Filterpumpe ist so ausgelegt, das keine besondere Wartung erforderlich ist.
- Seite 26 PROBLEME URSACHE LÖSUNG Die Muffensitze mit Gewinde mit Teflon umwickeln, die Schlauchenden bis zum Der Filter tropft an seinen Muffenenden Schlechter Anschluss der Schlauchenden Anschlag einführen und die Klammern festziehen Das Ventil befindet sich nicht in der Den Filter abstellen und das Ventil in die Stellung Filtern (filter) richtige Stellung bringen Der Filter befindet sich höher als der...
- Seite 46 Fig. 5...
- Seite 47 Ø560 Fig. 6 Fig.9...
- Seite 48 MONOBLOC CON BOMBA SENNA DENOMINAZION Referencia DENOMINATION DENOMINACIÓN DESIGNATION BESCHREIBUNG OMSCHRIJVING DESCRIÇAO 09091R1000 Pressurer gauge set Cjto. Manometro Ensemble manomètre Bouchon de purge + Sand purgue + sand Tapón purga + junta Entlüftungsdeckel + Tappo di spurgo + Reinigingsplug + Tapäo purga + Junta 157800602G Joint du couvecercle...
- Seite 50 GARANTIEZERTIFIKAT 1 ALLGEMEINE GESICHTSPUNKTE 1.1 In Übereinstimmung mit diesen Verfügungen garantiert der Verkäufer, dass das Produkt GRE dieser Garantie (“das Produkt”) entspricht und dass es im Moment der Übergabe in allen Punkten mit den Anforderungen übereinstimmt. 1.2 Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer gerechnet.
- Seite 52 UNISTRAL S. A. U. C.I.F. A-58844010 MONOBLOC - FILTER PRODUCTOS: PRODUKTEN: GB PRODUCTS: PRODUKTER: ? 560 PRODUKTE: PRODUKTER: PRODUITS: PRODUKTER: PRODOTTI: TOUTTEET: CON VÁLVULA 1-1/2'' ? ? ?? ? ? ? : PRODUTOS DECLARACION DE CONFORMIDAD CONFORMITEITSVERKLARING Los productos arriba enumerados se hallan conformes con: Bovenstaande produkten voldoen aan de veiligheidsvoorschriften Directiva de seguridad de máquinas 89/392/CEE, van de Richtlijn 89/392/EEG voor Machines, de Richtlijn...
- Seite 53 DISTRIBUIDO POR : NOTICE. NOS RESERVAMOS EL DERECHO DE CAMBIAR TOTAL O PARCIALMENTE LAS CARACTERÍSTICAS DE NUESTROS ARTÍCULOS O CONTENIDO DE MANUFACTURAS GRE S.A. ESTE DOCUMENTO SIN PREVIO AVISO C/ ARITZBIDEA Nº 57, BARRIO TROBIKA NOUS NOUS RÉSERVONS LE DROIT DE MO0DIFIER TOTALEMENT ORU EN PARTIE LES CARACTERISTIQUESDE NOS ARTICLES OU LE CONTENU DE CE DOCUMENT SAN PREÉ...
