para art. 159 (monofásica) y no deben distribuir una tensión
superior a 260V.
3. INSTALACIÓN
Controlar que la tensión de alimentación corresponda a la
tensión indicada en la placa de los datos técnicos de la
soldadora. El caudal del interruptor magnetotérmico o de los
fusibles, en serie con la alimentación, debe ser igual a la
corriente I1 absorbida por la máquina.
¡ATENCIÓN! Los cables de prolongación de hasta 30m
deberán tener una sección mínima de 2,5mm2

3.1 PUESTA EN FUNCIONAMIENTO

La instalación de la máquina deberá ser hecha por personal
experto. Todas las conexiones deberán ser realizadas en
conformidad a las normas vigentes y en el pleno respeto de la
ley de prevención de accidentes (norma CEI 26-10- CENELEC
HD 427).

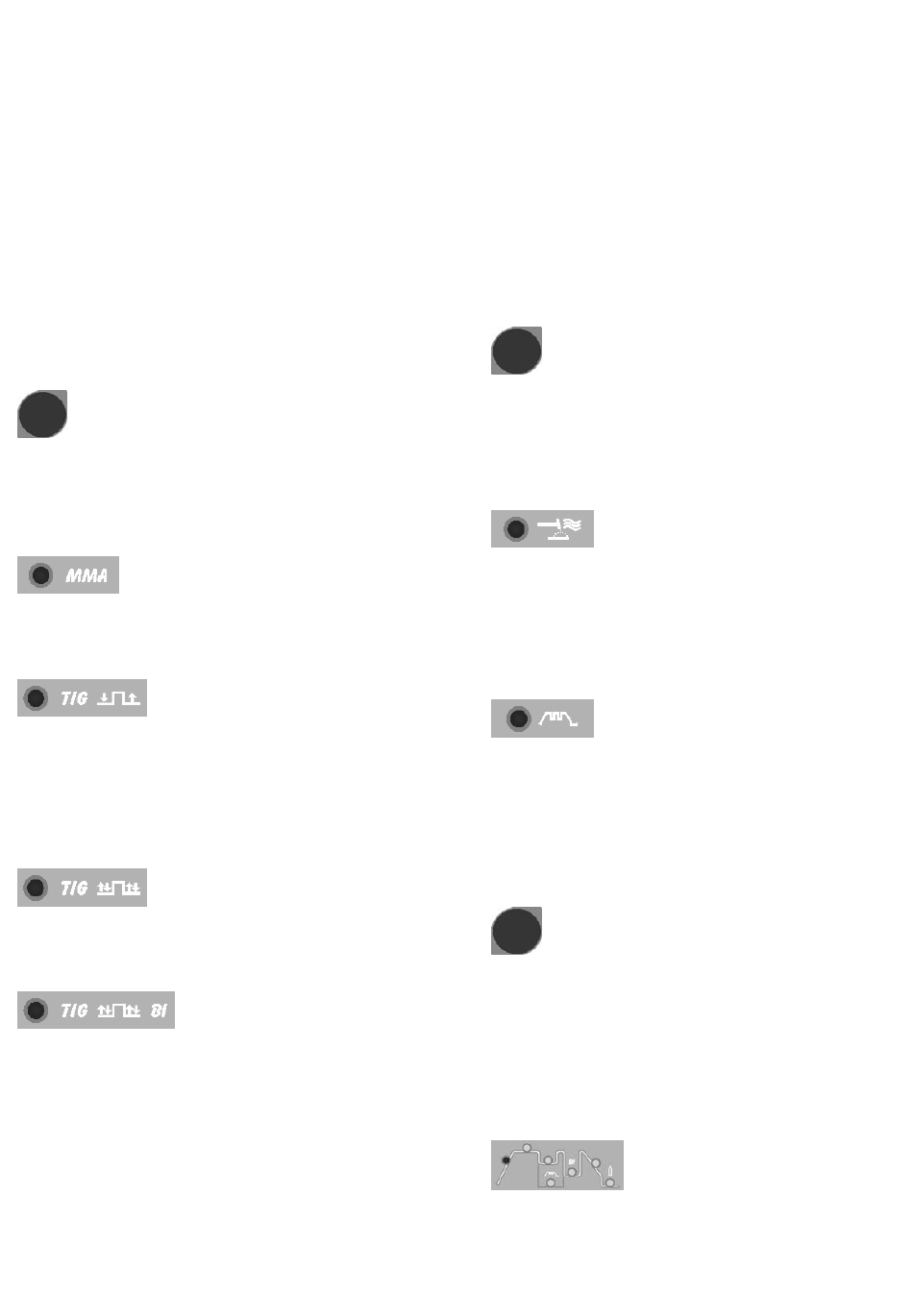

3.2 DESCRIPCIÓN DEL APARATO (FIG. 1 y 2).
C - Selector de procedimiento y de modo
Mediante este pulsador se elige el procedimiento de soldadura
(Electrodo o TIG) y del modo (2 tiempos, 4 tiempos y 4 tiempos
con dos niveles de corriente). Cada vez que se presiona este
pulsador se obtiene una nueva selección.
El encendido de los LED en correspondencia a los símbolos
visualiza su elección.
Led A - Soldadura por electrodo MMA.
Esta máquina puede fundir todo tipo de electrodos revestidos,
con la sola excepción del tipo celulósico.
En esta posición está habilitada para funcionar sólo la
manecilla P para la regulación de la corriente de soldadura.
Led B - Soldadura TIG de 2 tiempos
(manual)
Oprimiendo el pulsador de la antorcha, la corriente empieza a
elevarse e invierte un tiempo correspondiente al "slope up" led
H encendido, previamente ajustado, para alcanzar el valor
regulado mediante la manecilla P. Al soltar el pulsador, la
corriente empieza a disminuir
correspondiente al "slope down" led N encendido, previamente
ajustado, para volver a cero.
Led D - Soldadura TIG de 4 tiempos
(automático)
Este programa se diferencia del anterior porque tanto el
encendido como el apagado vienen activados oprimiendo y
soltando el pulsador de la antorcha TIG.
Led E - Soldadura TIG de 4 tiempos
con dos niveles de corriente (automático bilevel)
Antes de encender el arco, hay que implantar los dos niveles
de corriente: Primer nivel: pulsar la tecla I hasta que se
encienda el led G y regular la corriente principal mediante la
manecilla P.
Segundo nivel: pulsar la tecla I hasta que se encienda el led M
y regular la corriente mediante la manecilla P.
Tras el encendido del arco, la corriente empieza a elevarse e
invierte un tiempo correspondiente al "slope up" (led H
encendido), previamente ajustado, para alcanzar el valor
regulado mediante la manecilla P. El led G se enciende y el
display Q la visualiza.
Si durante la soldadura hay la necesidad de reducir la corriente
sin apagar el arco (por ejemplo cambio de material añadido,
cambio de posición de trabajo, paso de una posición horizontal
e invierte un tiempo
a una vertical etc....) presionar y soltar inmediatamente el
pulsador de la antorcha, la corriente se sitúa en el segundo
valor seleccionado, el led M se enciende y G se apaga.
Para volver a la anterior corriente principal, presionar otra vez
y soltar el pulsador de la antorcha, el led G se enciende
mientras que el led M se apaga. En cualquier momento en
que se quiera interrumpir la soldadura, presionar el pulsador
de la antorcha durante un tiempo superior a 0,7 segundos y
después soltarlo, la corriente empieza a bajar hasta alcanzar
el valor cero en el tiempo de "slope down", previamente
programado (led N encendido).
Durante la fase de "slope down", si se presiona y se suelta
inmediatamente el pulsador de la antorcha, se vuelve a "slope
up" si éste está situado a un valor superior a cero o a la
corriente menor entre los valores regulados.
N.B. el mensaje
INMEDIATAMENTE" se refiere a un tiempo máximo de 0,5
seg.
V - Selector encendido con alta frecuencia y arco
pulsado, on-off
Mediante este pulsador se selecciona el tipo de encendido
(con alta frecuencia o por contacto) y el modo continuo o con
arco pulsado. Cada vez que se presiona este pulsador se
consigue una nueva selección.
El encendido de los led en correspondencia de los símbolos
visualiza su elección.
Led T - Encendido con alta frecuencia o
por contacto.
Cuando el led está apagado, para encender el arco hay que
oprimir el pulsador de la antorcha y tocar con el electrodo de
tungsteno la pieza a soldar y levantarla. El movimiento debe
ser rápido y decidido.
Cuando el led está encendido, para encender el arco
presionar el pulsador de la antorcha, una chispa piloto de alta
tensión/frecuencia causará el encendido del arco.
Led U - Arco pulsado on-off
Cuando el led está encendido, el modo arco pulsado está
activado.
Desde 0,16 hasta 1,1Hz de frecuencia de pulsación el display
Q visualiza alternativamente la corriente de pico (principal) y
la corriente de base.
Los led G y F se encienden alternativamente; por arriba de
1,1Hz el display Q visualiza la media de las dos corrientes y
tanto el led G como el led F quedan encendidos.
Cuando el led está apagado, es activo el modo continuo.
I - Selector parámetros de soldadura TIG
Presionando este pulsador se iluminan en secuencia los led.
Atención: se iluminarán sólo los led que atañen al modo de
soldadura seleccionado; por ej. en la soldadura TIG con
procedimiento continuo no se iluminará el led L que
representa la frecuencia de pulsación.
Cada led indica el parámetro que puede ser regulado
mediante la manecilla P durante el tiempo de encendido del
led. Cinco segundos después de la última variación el led
interesado se apaga, viene indicada la corriente de soldadura
principal y se enciende el correspondiente led G.
Slope up. Es el tiempo que la corriente invierte, a partir del
mínimo, para alcanzar el valor de corriente implantado. (0-10
seg.)
20
"PRESIONAR Y
Led H
SOLTAR
