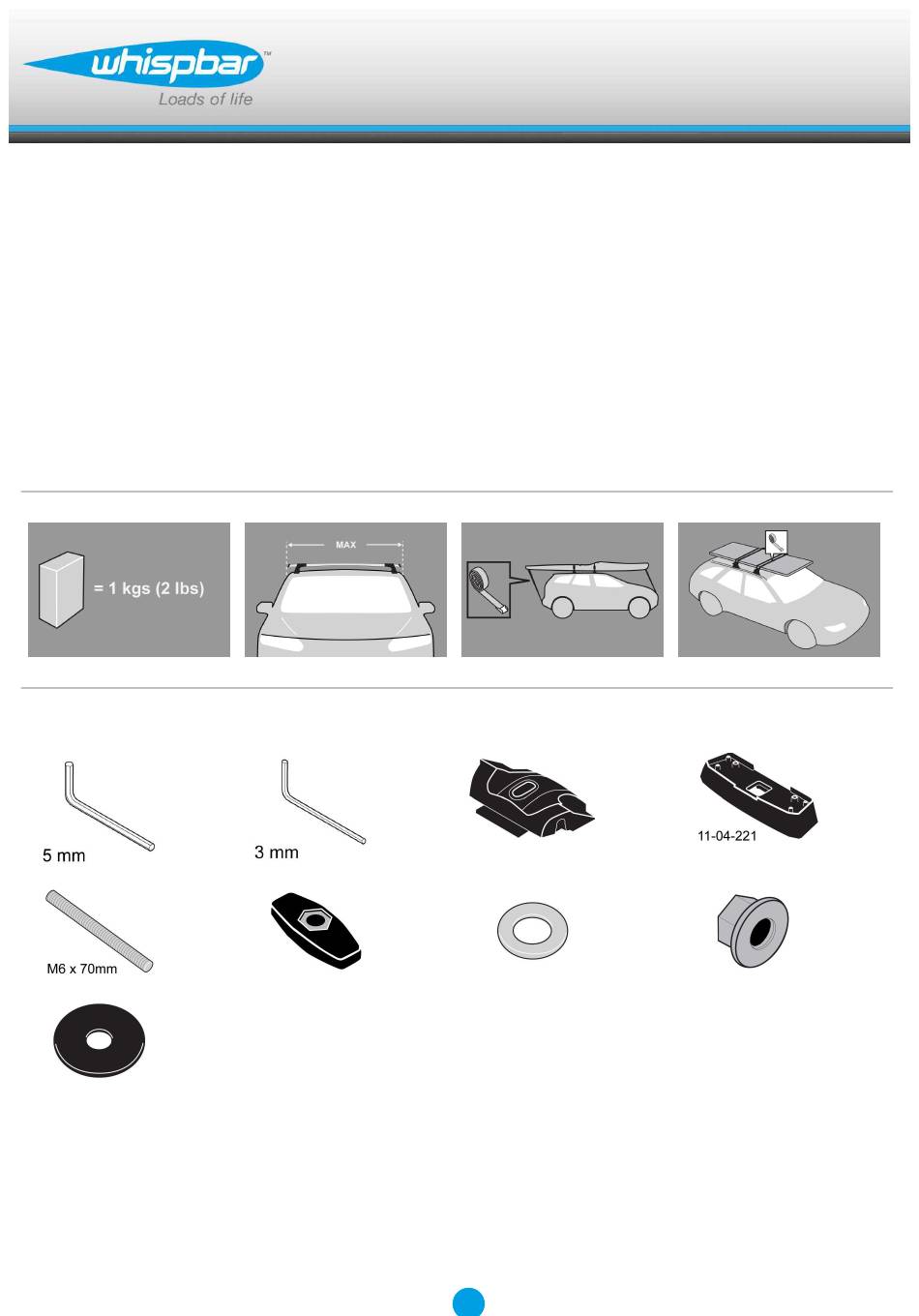

Whispbar K441W Fitting Kit Montageanleitung

Basisträgersystem
Vorschau ausblenden Andere Handbücher für K441W Fitting Kit:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

Diese Anleitung herunterladen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 14N
x 1
x 4
x 4
x 1
x 4
1
Fitting Kit
x 4
x 4
K441W
x 4
x 4

Werbung

loading

Verwandte Anleitungen für Whispbar K441W Fitting Kit

Inhaltszusammenfassung für Whispbar K441W Fitting Kit

  • Seite 1 K441W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 14N...
  • Seite 2 Fitting Kit K441W MAX kgs (lbs) Volkswagen Caravelle T5, 4dr Van 03-Jun 15 75 kgs (165 lbs) 100 kgs (220 lbs) Caravelle, 4dr Van 03-Jun 15 75 kgs (165 lbs) 100 kgs (220 lbs) Multivan T5, 4dr Van 03-Jun 15 75 kgs (165 lbs) 100 kgs (220 lbs) Multivan T5, 4dr Van 04-Jun 15...
  • Seite 3 Fitting Kit K441W Caravelle T5, 4dr Van 03-Jun 15 (EU) -140mm 490mm 1290mm 1102mm 1102mm 1102mm -5 -1/2ths" 19 5/16ths" 50 13/16ths" 43 3/8ths" 43 3/8ths" 43 3/8ths" Caravelle, 4dr Van 03-Jun 15 (AU) -140mm 490mm 1290mm 1102mm 1102mm 1102mm -5 -1/2ths"...
  • Seite 4 Fitting Kit K441W Transporter T5 SWB, 4dr Van 04-Jun 15 (NZ) -140mm 490mm 1290mm 1102mm 1102mm 1102mm -5 -1/2ths" 19 5/16ths" 50 13/16ths" 43 3/8ths" 43 3/8ths" 43 3/8ths" Transporter T5 SWB, 4dr Van 04-Jun 15 (AU) -140mm 490mm 1290mm 1102mm 1102mm 1102mm...

  • Seite 5: First Time Installation

    Fitting Kit K441W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. Use keys to remove covers.
  • Seite 6 Fitting Kit K441W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Set bars to length (revert to rear of these instructions).
  • Seite 7 Fitting Kit K441W Tighten adjusting screw to 3 Nm (2.2 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Seite 8 Fitting Kit K441W Make sure the pad fits into the holes underneath the foot. Repeat for all legs. Fitment VW T5 TRANSPORTER/MULTIVAN/CARAVELLE ONLY: Remove fixed-point cover nut with 5mm Hex Key. SUBARU FORESTER ONLY: Open or remove fixed-point covers. Select grubscrews and screw into the vehicle's fixed points.
  • Seite 9 Fitting Kit K441W SUBARU FORESTER ONLY: VW T5 TRANSPORTER/MULTIVAN/CARAVELLE ONLY: Set top of the grubscrew 55mm (2 1/8") above the van roof. For additional weather protection, apply silicon sealant in and around fixed point hole and grubscrew (sealant not supplied). VW T5 TRANSPORTER/MULTIVAN/CARAVELLE ONLY:...
  • Seite 10 Fitting Kit K441W VW T5 TRANSPORTER/MULTIVAN/CARAVELLE ONLY: Place M6 flange nut over grubscrew and tighten down. Recheck height of grubscrew is still 55mm (2 1/8"). ALL VEHICLES: Place crossbar foot over grubscrews. Sit rubber foot pads down into the roof recess channel.
  • Seite 11 Fitting Kit K441W Ensure the plastic knob is in the position shown when fully tightened. Repeat for all four positions. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars.

  • Seite 12: Maintenance

    Fitting Kit K441W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. Set crossbars a minimum distance of 700mm (27 1/2") apart where no other distance is specified in the fitting...
  • Seite 13 Make sure all loose parts are stored safely. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.co.uk Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.com www.whispbar.ca...
  • Seite 14 Fitting Kit K441W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
  • Seite 15 Fitting Kit K441W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung) Finden Sie Informationen speziell für Ihr Fahrzeug im der Vorderteil Teil dieser...
  • Seite 16 Fitting Kit K441W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Dies an allen vier Punkten wiederholen.
  • Seite 17 Fitting Kit K441W Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Montage bei allen Beinen wiederholen. Befestigung NUR VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: Entfernen Sie die Fixpunkthutmutter mit einem 5mm Innensechskantschlüssel NUR SUBARU FORESTER: Abdeckungen der Befestigungspunkte am Fahrzeug entfernen.
  • Seite 18 Fitting Kit K441W NUR SUBARU FORESTER: NUR VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: Befestigen Sie den Gewindestift 55mm oberhalb des Vandachs. Als zusätzlichen Wetterschutz tragen Sie Silikondichtungsmittel in und um die Befestigungsbohrungen und den Gewindestift auf (Dichtungsmittel ist nicht im Lieferumfang enthalten). NUR VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: Setzen Sie zuerst die Gummischeibe und anschließend die Stahlscheibe auf den...
  • Seite 19 Fitting Kit K441W NUR VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: Setzen Sie die M6 Flanschmutter über den Gewindestift und ziehen Sie sie fest. Überprüfen Sie erneut, ob die Höhe des Gewindestifts noch immer 55mm beträgt. ALLE FAHRZEUGE: Querträger auf die Gewindestifte stecken. Setzen Sie die Gummifußpads in die Dachrille ein.
  • Seite 20 Fitting Kit K441W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!

  • Seite 21: Sicherheitshinweise & Tipps

    Fitting Kit K441W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
  • Seite 22 Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.de Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...

  • Seite 23: Primera Instalación

    Fitting Kit K441W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D. Estas instrucciones muestran la barra de techo tipo A montada.
  • Seite 24 Fitting Kit K441W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste. Asegúrese de que las extremidades de la barra estén ajustadas de forma igual.
  • Seite 25 Fitting Kit K441W Apriete el tornillo de ajuste a 3Nm (2.2 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.
  • Seite 26 Fitting Kit K441W Asegúrese de que la almohadilla encaja correctamente en la base del pie de la barra. Repita para todos los pies de barra. Montaje VW T5 TRANSPORTER/MULTIVAN/CARAVELLE SOLAMENTE: Saque la cubierta de la rosca del punto de fijación con una llave Allen de 5mm. SUBARU FORESTER SOLAMENTE: Abra o retire las cubiertas de los puntos de fijación.
  • Seite 27 Fitting Kit K441W SUBARU FORESTER SOLAMENTE: VW T5 TRANSPORTER/MULTIVAN/CARAVELLE SOLAMENTE: De la tapa del tornillo prisionero 55mm (2 1/8") por encima del techo van. Para la protección de tiempo adicional, aplique sellador de silicona en y alrededor del agujero del punto fijo y el tornillo prisionero (sellador no suministrado).
  • Seite 28 Fitting Kit K441W VW T5 TRANSPORTER/MULTIVAN/CARAVELLE SOLAMENTE: Coloque la tuerca de M6 en la brida tornillo prisionero y apriete. Vuelva a revisar la altura del tornillo prisionero sigue siendo de 55mm (2 1/8"). Todos los vehículos: Ponga el pie de la barra sobre los tornillos. Ponga las almohadillas del pie en el riel del techo.
  • Seite 29 Fitting Kit K441W Asegúrese de que la rosca de plástico esté en la posición demostrada. Repita para todas las cuatro posiciones. Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas.

  • Seite 30: Mantenimiento

    Fitting Kit K441W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Seite 31 Asegúrese de que mantiene todas las piezas en lugar seguro. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.es Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.com.mx...

  • Seite 32: Première Installation

    Fitting Kit K441W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et Utiliser les clés pour retirer les caches...
  • Seite 33 Fitting Kit K441W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler. Veiller à...
  • Seite 34 Fitting Kit K441W Serrer la vis de réglage jusqu'à 3 Nm (2.2 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
  • Seite 35 Fitting Kit K441W S'assurer que le coussin s'intègre dans les orifices sous le pied. Répéter l'opération pour tous les pieds. Montage VW T5 TRANSPORTER/MULTIVAN/CARAVELLE UNIQUEMENT : Retirer l'écrou du couvercle à point fixe avec une clé hexagonale de 5mm. SUBARU FORESTER UNIQUEMENT : Ouvrir ou retirer les couvercles à...
  • Seite 36 Fitting Kit K441W SUBARU FORESTER UNIQUEMENT : VW T5 TRANSPORTER/MULTIVAN/CARAVELLE UNIQUEMENT : Régler la partie supérieure de la vis sans tête 55mm (2 1/8") au-dessus du toit du van. Pour une meilleure protection contre les intempéries, appliquer le joint en silicone dans et autour de l'orifice fixe et de la vis sans tête (joint non fourni).
  • Seite 37 Fitting Kit K441W VW T5 TRANSPORTER/MULTIVAN/CARAVELLE UNIQUEMENT : Placer l'écrou de bride M6 sur la vis sans tête et serrer. Vérifier à nouveau que la hauteur de la vis sans tête soit toujours à 55mm (2 1/8"). TOUS VEHICULES : Placer le pied de la barre transversale sur les vis sans tête.
  • Seite 38 Fitting Kit K441W Veiller à ce que le bouton en plastique soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour les quatre positions. Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Seite 39 Fitting Kit K441W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Seite 40 Veiller à ce que toutes les pièces détachées soient stockées en toute sécurité. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.fr Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.fr www.whispbar.ca/fr...
  • Seite 41 Fitting Kit K441W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
  • Seite 42 Fitting Kit K441W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til. Innstill stengene til lengde (se baksiden av denne bruksanvisningen) Vennligst les foran av denne...
  • Seite 43 Fitting Kit K441W Trekk til justeringskruen med et moment på 3Nm / 2.2 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle ender.
  • Seite 44 Fitting Kit K441W Forsikre om at gummifoten passer i hullene på foten på tativet. Repeter for alle føtter. Montering KUN VW TRANSPORTER/MULTIVAN/CARAVELLE Fjern festepunktdekselmutteren med 5mm umbrako-nøkkel. KUN SUBARU FORESTER: Åpne eller fjern dekselet på fix point festet. Velg settskruen og skru den inn i permanentfeste.
  • Seite 45 Fitting Kit K441W KUN SUBARU FORESTER: KUN VW TRANSPORTER/MULTIVAN/CARAVELLE Sett toppen av stillskruen 55mm over taket av bilen. For ytterligere beskyttelse mot vær og vind, påfør silikonforsegling i og rundt fix point hullet og stillskruen (silikon er ikke inkludert) KUN VW TRANSPORTER/MULTIVAN/CARAVELLE Plasser først gummi, så...
  • Seite 46 Fitting Kit K441W KUN VW TRANSPORTER/MULTIVAN/CARAVELLE Plasser M6 flensmutter på stillskruen og fest. Kontroller igjen om høyden til stillskruen er 55mm. ALLE KJØRETØY Plasser foten til stangen over settskruenene Monter gummifotknotter ned i takfordypningskanalen. Skru til den delen. Enden med mutteren skal være opp.
  • Seite 47 Fitting Kit K441W Forsikre deg om at den delen er i posisjonen som vist på bildet når den skues til. Repeter for alle ender. Forsikre om at takstativet er sikkert festte til bilen. Bruk nøkkelen og sett på dekslene Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
  • Seite 48 Fitting Kit K441W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
  • Seite 49 Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.no Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...

  • Seite 50: Primeira Instalação

    Fitting Kit K441W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
  • Seite 51 Fitting Kit K441W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra. Certifique-se que as extremidades da barra estão ajustadas de forma igual.
  • Seite 52 Fitting Kit K441W Aperte parafuso de ajuste a 3Nm / 2.2 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
  • Seite 53 Fitting Kit K441W Certifique-se que a almofada encaixa correctamente na base do pé da barra. Repita operação para todos os pés das barras. Montagem TRANSPORTADOR/MULTIVAN/CARAVEL LE VW T5 APENAS: Remova cobertura de rosca do ponto de fixação com uma chave hexagonal de 5mm.
  • Seite 54 Fitting Kit K441W SUBARU FORESTER APENAS: TRANSPORTADOR/MULTIVAN/CARAVEL LE VW T5 APENAS: Coloque o topo do parafuso sem cabeça de 55mm (2 1/8") acima do tecto da carrinha. Para uma protecção climatérica adicional, aplicar um vedante de silicone no orifício de ponto fixo e no parafuso sem cabeça e à...
  • Seite 55 Fitting Kit K441W TRANSPORTADOR/MULTIVAN/CARAVEL LE VW T5 APENAS: Coloque a porca de flange M6 por cima do parafuso sem cabeça e aperte. Verifique novamente se a altura do parafuso sem cabeça ainda é de 55mm (2 1/8"). TODOS OS VEÍCULOS: Coloque o pé...
  • Seite 56 Fitting Kit K441W Certifique-se que a rosca plástica está na posição demonstrada quando totalmente apertada. Repita operação para os quatro pontos de fixação do veículo. Certifique-se que a barra de tejadilho está fixa ao veículo de forma segura. Utilize as chaves para colocar e fechar as coberturas.
  • Seite 57 Fitting Kit K441W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
  • Seite 58 Salvaguarde que guarda todas as peças em local seguro. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.pt Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 E.U.A www.whispbar.br...

  • Seite 59: Первая Установка

    Fitting Kit K441W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают установку...
  • Seite 60 Fitting Kit K441W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на одинаковом...
  • Seite 61 Fitting Kit K441W Затяните регулировочный винт до 3Nm / 2.2 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок и...
  • Seite 62 Fitting Kit K441W Убедитесь что резиновая подкладка полностью смыкается с ножкой упора багажника Повторите на всех упорах. Установка ТОЛЬКО ДЛЯ VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: С помощью торцевого ключа на 5мм удалите заглушку штатного отверстия. ТОЛЬКО ДЛЯ SUBARU FORESTER: Откройте или снимите крышки со штатных...
  • Seite 63 Fitting Kit K441W ТОЛЬКО ДЛЯ SUBARU FORESTER: ТОЛЬКО ДЛЯ VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: Установите головку резьбового винта 55мм (2 1/8") над крышей автомобиля. Для дополнительной защиты от влаги внутрь и вокруг отверстия фиксации и резьбового винта нанесите силиконовый герметик (герметик не входит в комплект).
  • Seite 64 Fitting Kit K441W ТОЛЬКО ДЛЯ VW T5 TRANSPORTER/MULTIVAN/CARAVELLE: Наживите на резьбовой винт гайку с фланцем M6 и затяните. Убедитесь, что высота резьбового винта составляет 55мм (2 1/8"). ДЛЯ ЛЮБЫХ АВТОМОБИЛЕЙ: Установите поперечную балку на крепёжные винты Резиновые подкладки оснований должны быть плотно прижаты к выемке в крыше...
  • Seite 65 Fitting Kit K441W Когда ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех четырёх установочных местах Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и закрыть крышки багажника ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
  • Seite 66 Fitting Kit K441W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны специальные...
  • Seite 67 Снимите багажник с автомобиля когда вы его не используете. Храните все компоненты в безопасном месте. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.ru www.whispbar.com.ua Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.ru www.whispbar.com.ua...
