Whispbar K448W Montageanleitung
Basisträgersystem
Vorschau ausblenden
Andere Handbücher für K448W:
- Montageanleitung (84 Seiten) ,
- Montageanleitung (84 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Montageanleitung für
Basisträgersystem
ES Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para
sistema de transporte.
RU Установочные Инструкции для
Поперечных Балок

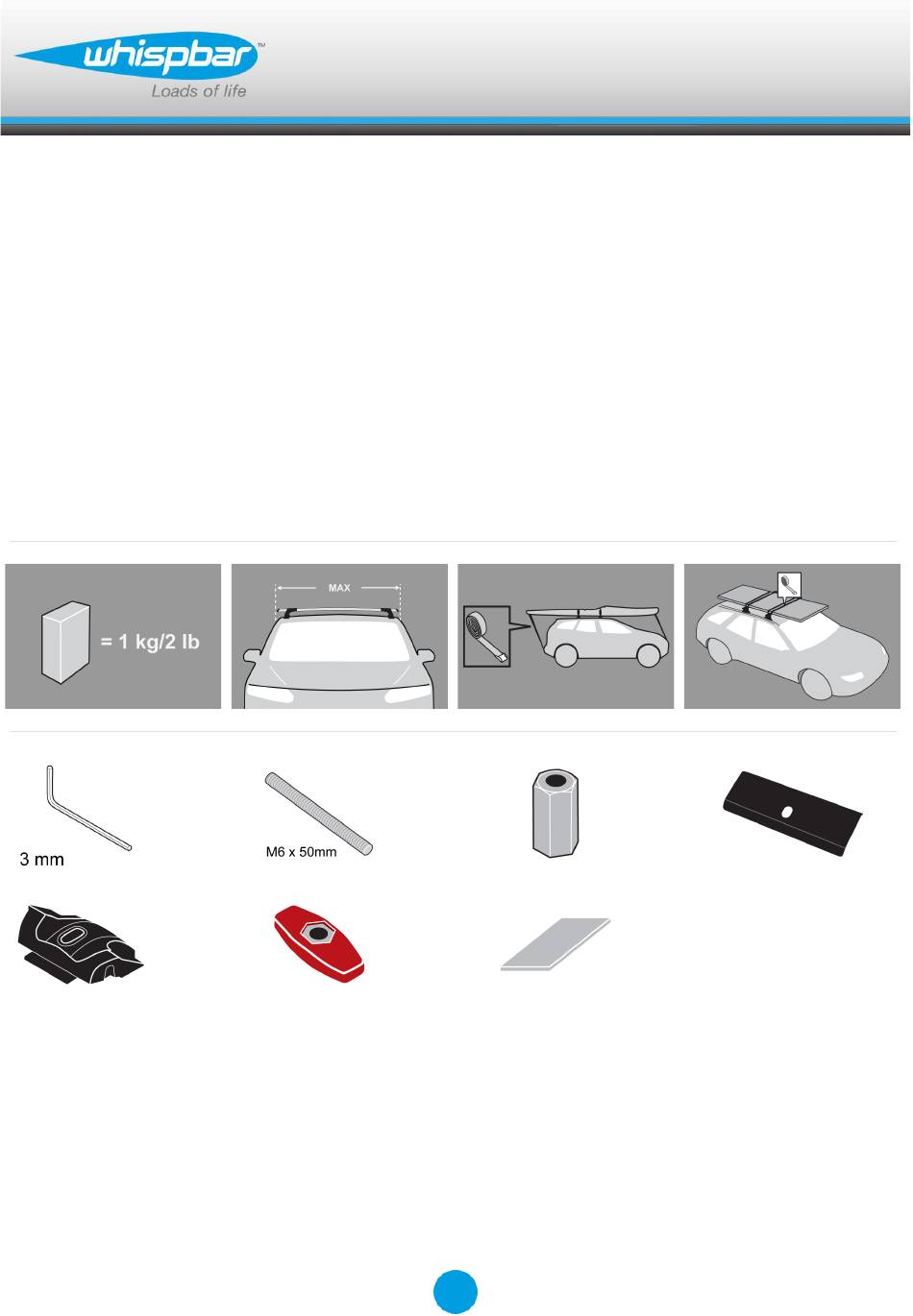

x 1
x 4
Revision No:
5C
x 4
x 4
1
Fitting Kit
x 4
x 16

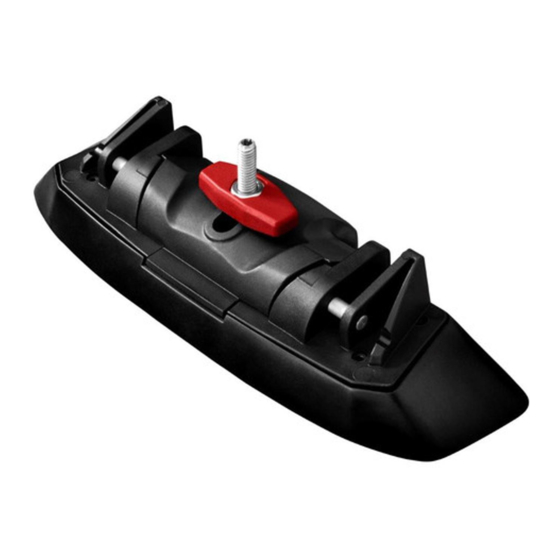

K448W
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K448W
Inhaltszusammenfassung für Whispbar K448W
- Seite 1 K448W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 3 Fitting Kit K448W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 4 Fitting Kit K448W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 5 Fitting Kit K448W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Dies an allen vier Punkten wiederholen.
- Seite 6 Fitting Kit K448W Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Montage bei allen Beinen wiederholen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Die Zapfen der Fixierungspunkte tragen eine dicke Lackschicht. Entfernen Sie den Lack mit der mitgelieferten M8-Mutter.
- Seite 7 Fitting Kit K448W Dies an allen vier Punkten wiederholen. Fügen Sie den Adapter mit jedem Bolzen zusammen. Suchen Sie vier Gewindestifte heraus und montieren Sie diese am Adapter. Verwenden Sie dabei einen 3 mm- Innensechskantschlüssel. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen.
- Seite 8 Fitting Kit K448W Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Montieren Sie die Abdeckplatten wie in der Abbildung gezeigt. Querträger auf die Gewindestifte stecken.
- Seite 9 Fitting Kit K448W Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 10 Fitting Kit K448W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 11: Sicherheitshinweise & Tipps
Fitting Kit K448W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 12 Fitting Kit K448W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
- Seite 76 V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu Garantiegeber ist Yakima Products, Inc., 15025 SW Koll Parkway, Beaverton, OR 97006 USA...
