Standard-Solarsystem; Beschreibung; Solarsystem Und Nachheizung - Citrin Solar CS 1.2 Gebrauchsanleitung

CitrinSolar CS 1.2
1.2.1 Klemmenbelegung Anlage 1
ANL 1
S1
R1
S4 / TRL
1.2.2 Klemmenbelegung Anlage 2
ANL 2
S1
R1
S4 / TRL
CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040
Seite 6/20

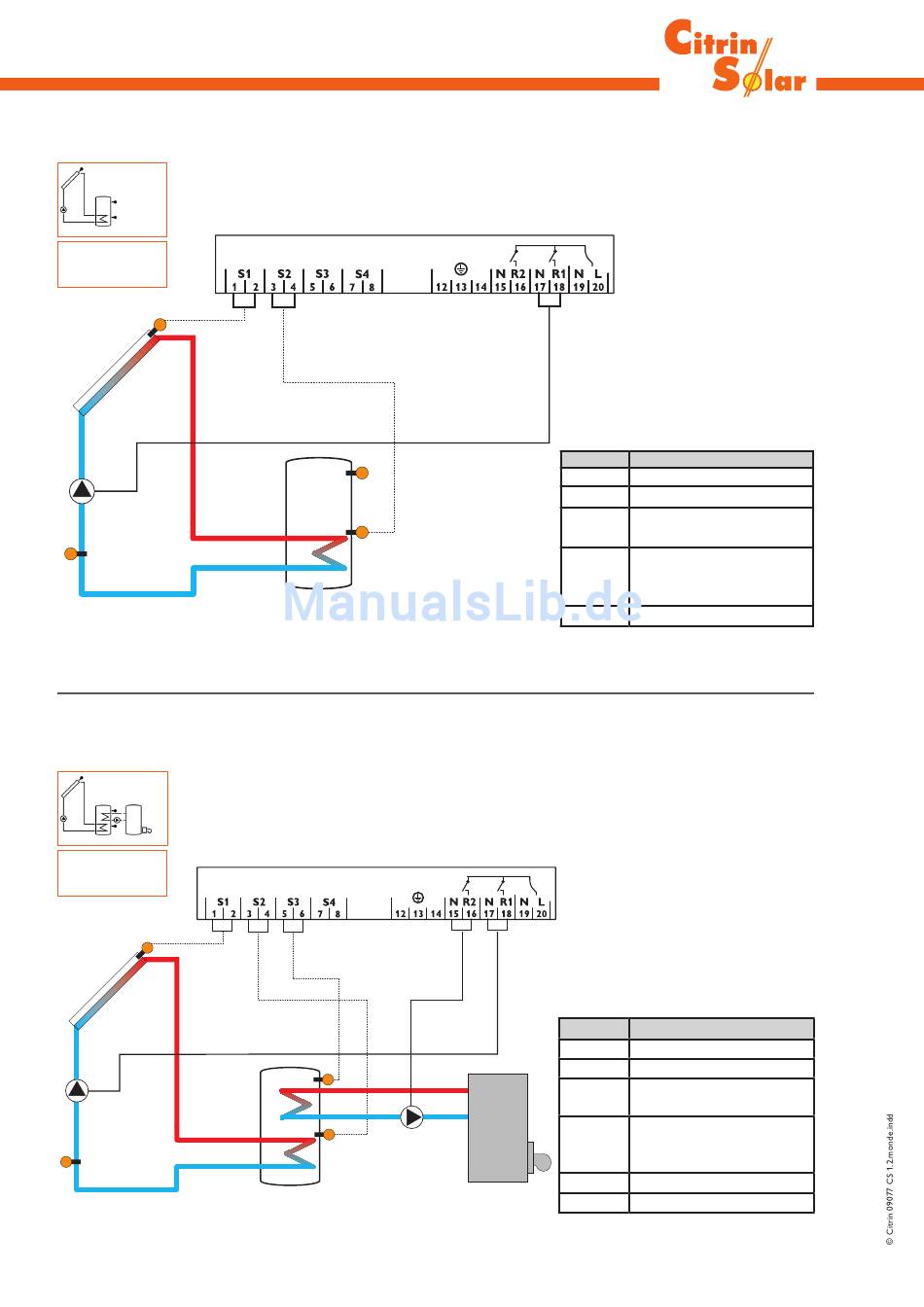

Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3
Sensoren. Der Sensor S4 / TRL kann optional zur Wärme -
mengenbilanzierung verwendet werden.
S3
S2
Solarsystem und Nachheizung mit 1 Speicher, 3 Sen-
soren und Nachheizung. Der Sensor S4 / TRL kann optional
zur Wärme mengenbilanzierung verwendet werden.
S3
R2
S2
Symbol

Beschreibung

S1 Kollektorsensor
S2 Speichersensor unten
S3 Speichersensor oben
(optional)
S4 / TRL Sensor für
Wärmemengenzählung
(optional)
R1 Solarpumpe
Symbol Beschreibung
S1 Kollektorsensor
S2 Speichersensor unten
S3 Speichersensor oben /
Thermostatsensor
S4 / TRL Sensor für
Wärmemengenbilanzierung
(optional)
R1 Solarpumpe
R2 Ladepumpe Nachheizung
