Inhaltszusammenfassung für Citrin Solar CS 1.2

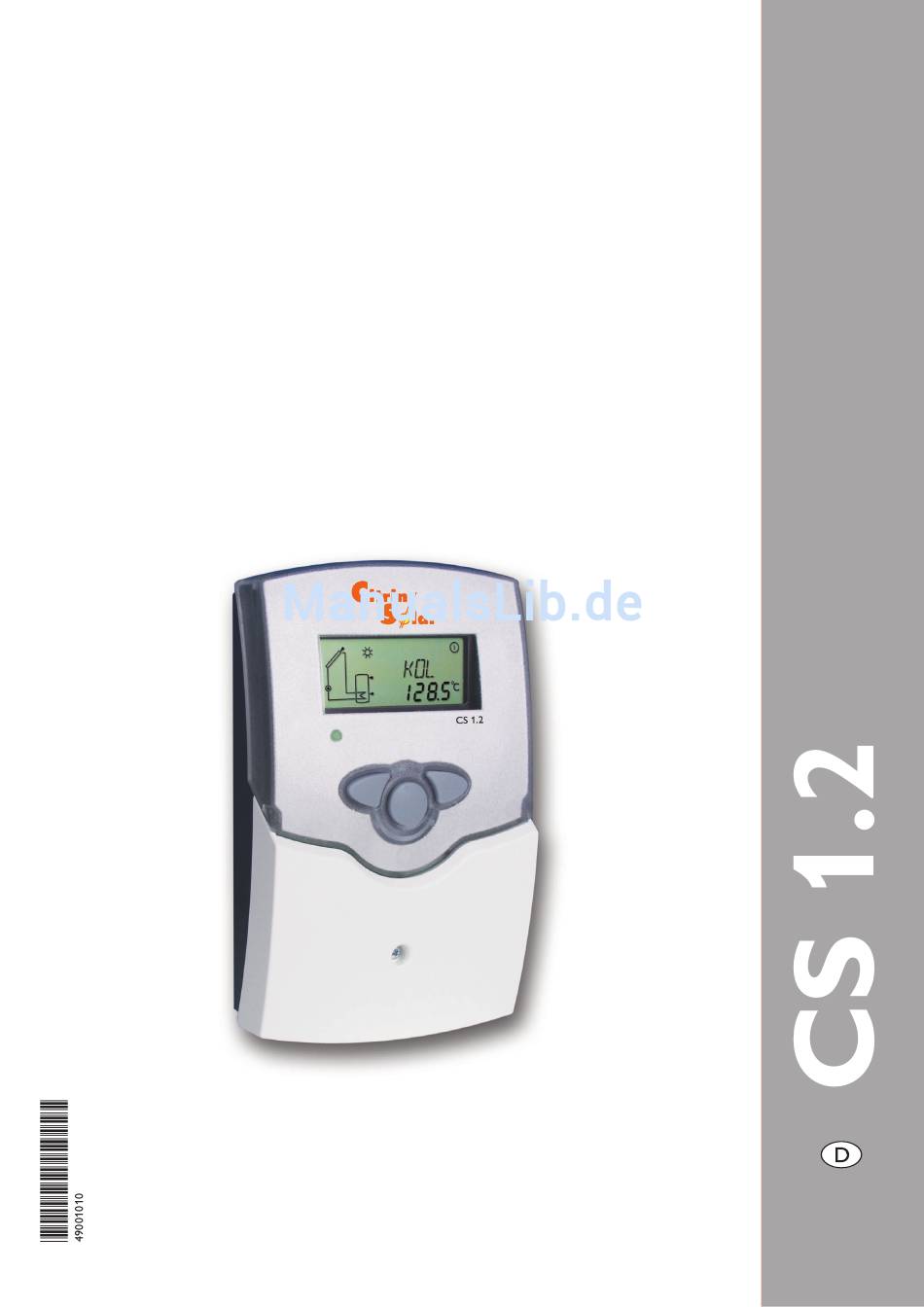

- Seite 1 Montage- und Gebrauchsanleitung Montage Anschluss Bedienung Fehlersuche Systembeispiele Handbuch Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die 15.07.2009 Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
CitrinSolar CS 1.2 Seite 2/20 Sicherheitshinweise Inhaltsverzeichnis Bitte beachten Sie diese Sicherheits- Sicherheitshinweise .................. 2 hinweise genau, um Gefahren und Konformitätserklärung ................2 Schäden für Menschen und Sachwerte auszuschließen. Technische Daten und Funktionsübersicht..........3 Vorschriften 1. Installation ................... 5 Beachten Sie bei Arbeiten Montage .......................5... -
Seite 3: Lieferumfang
Design • solarer Betriebsstundenzähler und Thermostatfunktion Lieferumfang: 1 x CS 1.2 1 x Zubehörbeutel 1 x Ersatzsicherung T4A 2 x Schraube und Dübel 4 x Zugentlastung und Schrauben Zusätzlich im Komplettpaket: 2 x Sensor FKP6... - Seite 4 CitrinSolar CS 1.2 Seite 4/20 Anwendungsbeispiele CS 1.2 Standard-Solarsysteme Solarsysteme mit Nachheizung Ausführliche Anschluss- pläne zu den aufgezeig- ten Systemen finden Sie in Kapitel 1. CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040...
-
Seite 5: Installation
CitrinSolar CS 1.2 Seite 5/20 Installation Achtung! Display Vor jedem Öffnen des Gehäuses all- 1.1 Montage polige Trennung von der Netzspannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Blende Funktion an dem ausgewählten Ort keinen starken elektro- magnetischen Feldern ausgesetzt sein darf. -
Seite 6: Standard-Solarsystem
CitrinSolar CS 1.2 Seite 6/20 1.2.1 Klemmenbelegung Anlage 1 Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Der Sensor S4 / TRL kann optional zur Wärme - mengenbilanzierung verwendet werden. ANL 1 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben... -
Seite 7: Bedienung Und Funktion
CitrinSolar CS 1.2 Seite 7/20 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. -
Seite 8: System-Screen
CitrinSolar CS 1.2 Seite 8/20 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Regler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben Kollektor 2... -
Seite 9: Erstinbetriebnahme
CitrinSolar CS 1.2 Seite 9/20 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich der Betriebskontroll- Regler im automatischen Regelbetrieb mit Werkseinstellung. -
Seite 10: Regelparameter Und Anzeigekanäle
CitrinSolar CS 1.2 Seite 10/20 Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- Entsprechender Kanal ist vorhanden. memengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige Entsprechender Kanal ist nur bei deaktivierter Option Option aktiviert ist. -
Seite 11: Anzeige Kollektortemperatur
CitrinSolar CS 1.2 Seite 11/20 4.1.1 Anzeige Kollektortemperatur Zeigt die momentane Kollektortemperatur an. KOL: Kollektortemperatur • KOL : Kollektortemperatur Anzeigebereich: -40 ... +250 °C 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. TSP, TSPU, TSPO: Speichertemperaturen • TSP : Speichertemperatur Anzeigebereich: -40 ... -
Seite 12: Wärmemengenbilanzierung
CitrinSolar CS 1.2 Seite 12/20 4.1.6 Wärmemengenbilanzierung OWMZ:Wärmemengen- Grundsätzlich ist in Verbindung mit einem Flowmeter eine bilanzierung Wärme men gen bilanzierung möglich. Dazu ist in Kanal Einstellbereich OFF ... ON OWMZ die Option Wärmemengenbilanzierung zu akti- Werkseinstellung OFF vieren. Der am Flowmeter abzulesende Volumenstrom (l/min) muss VMAX: Volumenstrom in im Kanal VMAX eingestellt werden. -
Seite 13: Speicher-Maximaltemperatur
CitrinSolar CS 1.2 Seite 13/20 4.1.7 ∆T -Regelung DT E: Zunächst verhält sich die Regelung wie eine Standarddiffe- Einschalttemperatur differenz renzregelung. Bei Erreichen der Einschaltdifferenz (DT E) Einstellbereich 1,0 ... 20,0 K wird die Pumpe eingeschaltet.Bei Unterschreiten der ein- Werkseinstellung 6.0... -
Seite 14: Systemkühlung
CitrinSolar CS 1.2 Seite 14/20 Bei Erreichen der eingestellten Speichermaximaltemperatur, 4.1.10 Systemkühlung schaltet die Solaranlage ab. Steigt jetzt die Kollektortem- OKX: peratur auf die eingestellte Kollektormaximaltemperatur Option Systemkühlung (KMX) an, wird die Solarpumpe solange aktiviert, bis dieser Einstellbereich OFF ... ON Temperaturgrenzwert wieder unterschritten wird. - Seite 15 CitrinSolar CS 1.2 Seite 15/20 4.1.13 Rückkühlfunktion Bei Erreichen der eingestellten Speichermaximaltempera- tur (SMAX) bleibt die Solarpumpe eingeschaltet, um eine Überhitzung des Kollektors zu verhindern. Dabei kann die ORUE: Speichertemperatur weiter ansteigen, jedoch nur bis 95 °C Option Rückkühlung (Speichersicherheitsabschaltung).
- Seite 16 CitrinSolar CS 1.2 Seite 16/20 4.1.16 Betriebsartenmodus Für Kontroll- und Servicearbeiten kann der Betriebsarten- HAND / HND1 / modus des Reglers manuell eingestellt werden. Dazu wird HND2: der Einstellwert HAND / HND1 / HND2 angewählt, der Betriebsartenmodus folgende Eingaben zulässt:...
-
Seite 17: Tipps Zur Fehlersuche
CitrinSolar CS 1.2 Seite 17/20 5. Tipps zur Fehlersuche Topfsicherung T4A Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen Symbol und das Symbol blinkt. -
Seite 18: Verschiedenes
CitrinSolar CS 1.2 Seite 18/20 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. -
Seite 19: Kollektortemperatur Ist
CitrinSolar CS 1.2 Seite 19/20 Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau-... -
Seite 20: Zubehör
CitrinSolar CS 1.2 Seite 20/20 6. Zubehör Sensoren Unser Angebot umfasst Hochtemperaturfühler, Flachanle- gefühler, Außentemperaturfühler, Raumtemperaturfühler, Rohranlegefühler und Einstrahlungssensoren, auch als Kom- plettfühler mit Tauchhülse. Überspannungsschutz Der Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Gewitter etc.
