CitrinSolar CS 1.2

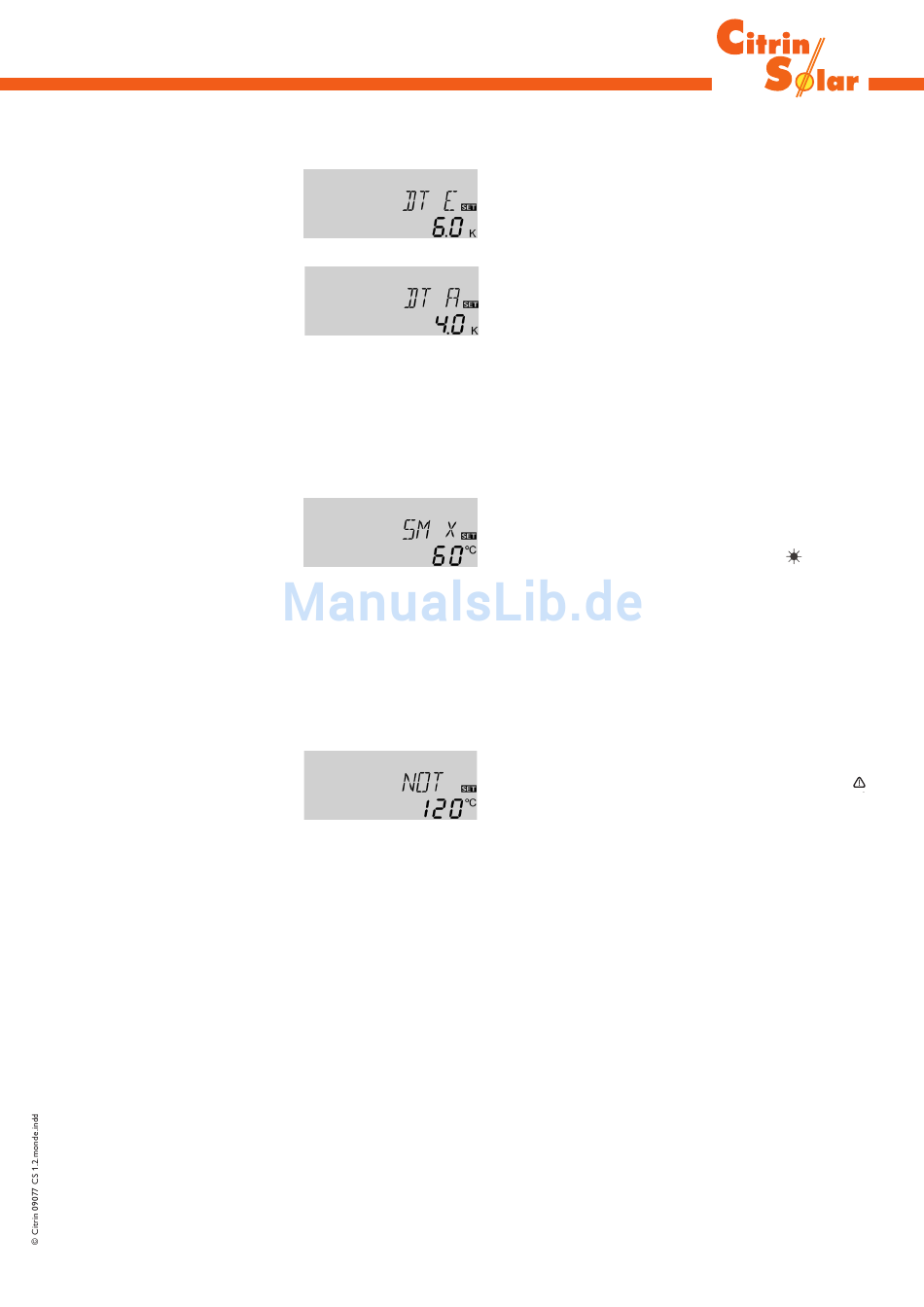

4.1.7 ∆T -Regelung
DT E:
Einschalttemperatur differenz
Einstellbereich 1,0 ... 20,0 K
Werkseinstellung 6.0
DT A:
Ausschalttemperatur differenz
Einstellbereich 0,5 ... 19,5 K
Werkseinstellung 4.0 K
Hinweis: Die Einschalt-Temperaturdifferenz muss mindes-
tens 1 K größer als Ausschalt-Temperaturdifferenz sein.
4.1.8 Speicher-Maximaltemperatur
S MX:
Speichermaximaltemperatur
Einstellbereich 2 ... 95 °C
Werkseinstellung 60 °C
4.1.9 Kollektor-Grenztemperatur
Kollektornotabschaltung
NOT:
Kollektorbegrenzungs-
temperatur
Einstellbereich 110 ... 200 °C,
Werkseinstellung 120 °C
CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040
Seite 13/20
Zunächst verhält sich die Regelung wie eine Standarddiffe-
renzregelung. Bei Erreichen der Einschaltdifferenz (DT E)
wird die Pumpe eingeschaltet.Bei Unterschreiten der ein-
gestellten Ausschalt-Temperaturdifferenz (DT A) schaltet
der Regler AUS.
Bei Überschreiten der eingestellten Maximaltemperatur
wird eine weitere Speicherladung verhindert und somit eine
schädigende Überhitzung vermieden. Bei überschrittener
Speicher-Maximaltemperatur wird im Display
Hinweis: Der Regler verfügt über eine Speichersicher heits -
ab schal tung, die bei 95 °C für die Spei cher temperatur ei ne
weitere Beladung ver hin dert.
Bei Überschreiten der eingestellten Kollektor-Grenztempe-
ratur (NOT) wird die Solarpumpe (R1) ausgeschaltet, um
einer schädigenden Überhitzung der Solar-Komponenten
vorzubeugen (Kollek tornotab schal tung). Ab Werk ist die
Grenztem peratur auf 120 °C eingestellt, kann aber in dem
Bereich von 110 ... 200 °C verändert werden. Bei über-
schrittener Kollektor-Grenztempe ratur wird im Display
(blinkend) angezeigt.
angezeigt.
