CitrinSolar CS 1.2

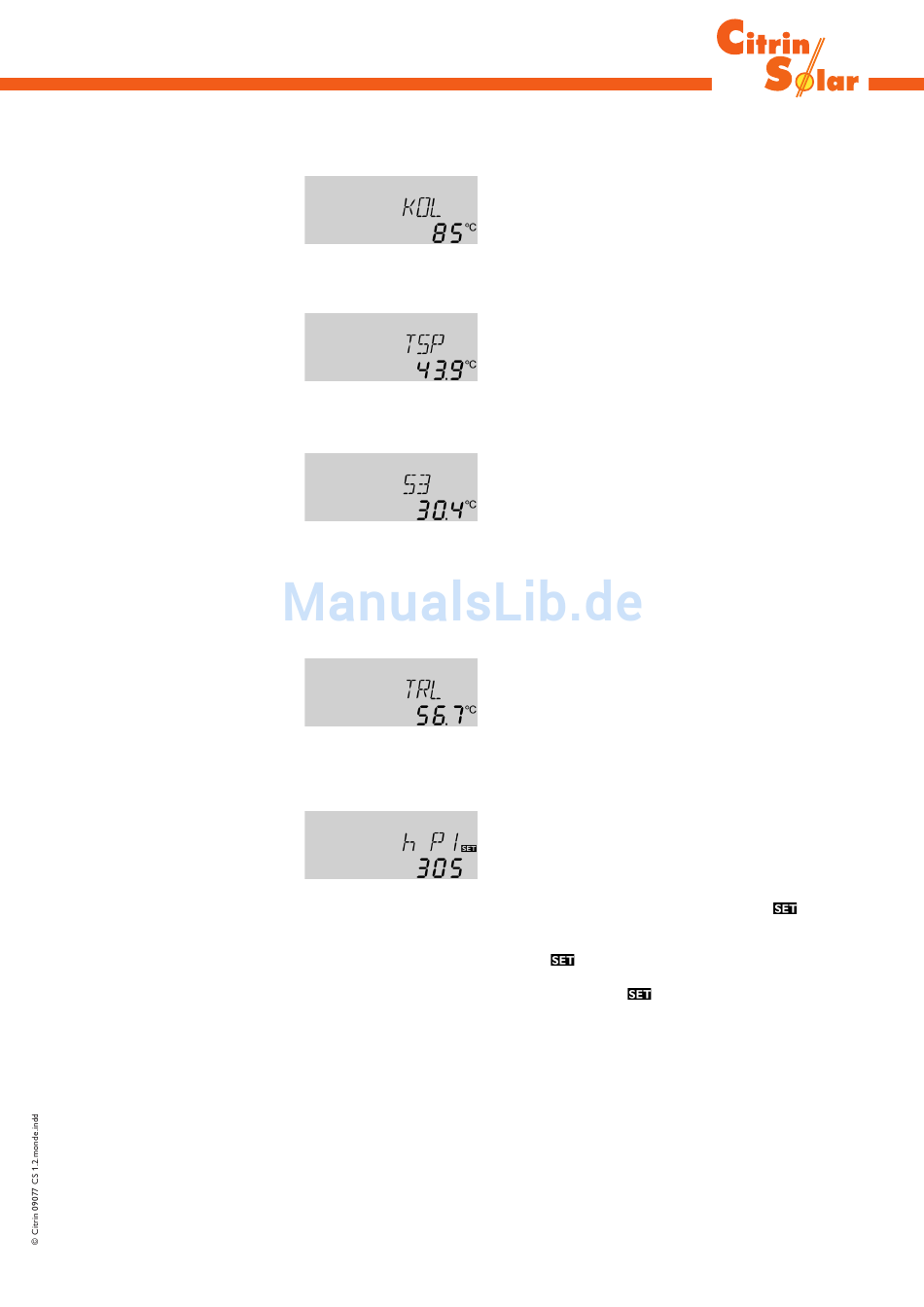

4.1.1

Anzeige Kollektortemperatur

KOL:
Kollektortemperatur
Anzeigebereich: -40 ... +250 °C
4.1.2

Anzeige Speichertemperaturen

TSP, TSPU, TSPO:
Speichertemperaturen
Anzeigebereich: -40 ... +250 °C
4.1.3 Anzeige Sensor 3 und Sensor 4
S3, S4:
Sensortemperaturen
Anzeigebereich: -40 ... +250 °C
4.1.4 Anzeige sonstiger Temperaturen
TRL:
sonstige Messtemperaturen
Anzeigebereich: -40 ... +250 °C
4.1.5 Betriebsstundenzähler
h P / h P1 / h P2:
Betriebsstundenzähler
Anzeigekanal
CitrinSolar Energie- u. Umwelttechnik GmbH • Böhmerwaldstr. 32 • D-85368 Moosburg • Tel.:+49 (0) 8761/33400 • Fax: +49 (0) 8761/334040
Seite 11/20
Zeigt die momentane Kollektortemperatur an.
• KOL : Kollektortemperatur
Zeigt die momentane Speichertemperatur an.
• TSP : Speichertemperatur
• TSPU : Speichertemperatur unten
• TSPO : Speichertemperatur oben
Zeigt die momentane Temperatur des jeweiligen Zusatz-
sensors (ohne Regelfunktion) an.
• S3
: Temperatur Sensor 3
• S4
: Temperatur Sensor 4
Hinweis:
S3 und S4 werden nur bei angeschlossenen Tempe ra tur -
füh lern angezeigt (eingeblendet)
Zeigt die momentane Temperatur des Sensors an.
• TRL : Temperatur Rücklauf
Der Betriebsstundenzähler summiert die solaren Betriebs-
stunden des jeweiligen Relais (h P / h P1 / hP2). Im Display
werden volle Stunden angezeigt.
Die aufsummierten Betriebsstunden können zurückgesetzt
werden. Sobald ein Betriebsstundenkanal angewählt ist
erscheint im Display dauerhaft das Symbol
SET (3) muss ca. 2 Sekunden lang gedrückt werden um in
den RESET-Modus des Zählers zu gelangen. Das Display-
Symbol blinkt und die Betriebsstunden werden auf 0
zurückgesetzt. Um den RESET-Vorgang abzuschließen muss
dieser mit der Taste bestätigt werden.
Um den RESET-Vorgang abzubrechen für ca. 5 Sekunden
keine Taste betätigen. Der Regler springt automatisch in den
Anzeigenmodus zurück.
. Die Taste
