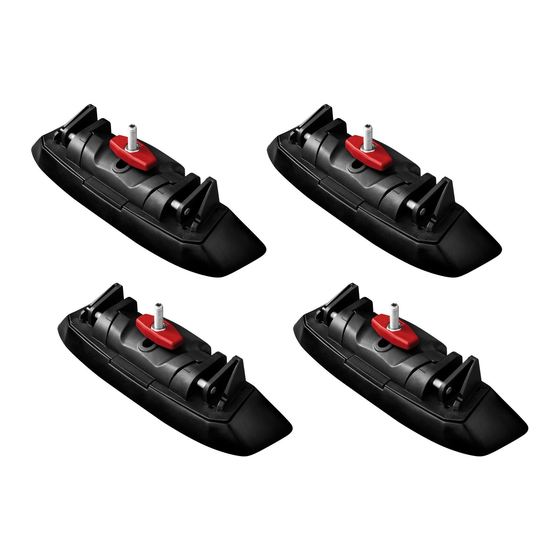

Whispbar K806W Fitting Kit Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 1A
x 1
x 4
x 1
x 4
1
Fitting Kit
x 1
x 4
K806W
x 1
x 1
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K806W Fitting Kit
Inhaltszusammenfassung für Whispbar K806W Fitting Kit

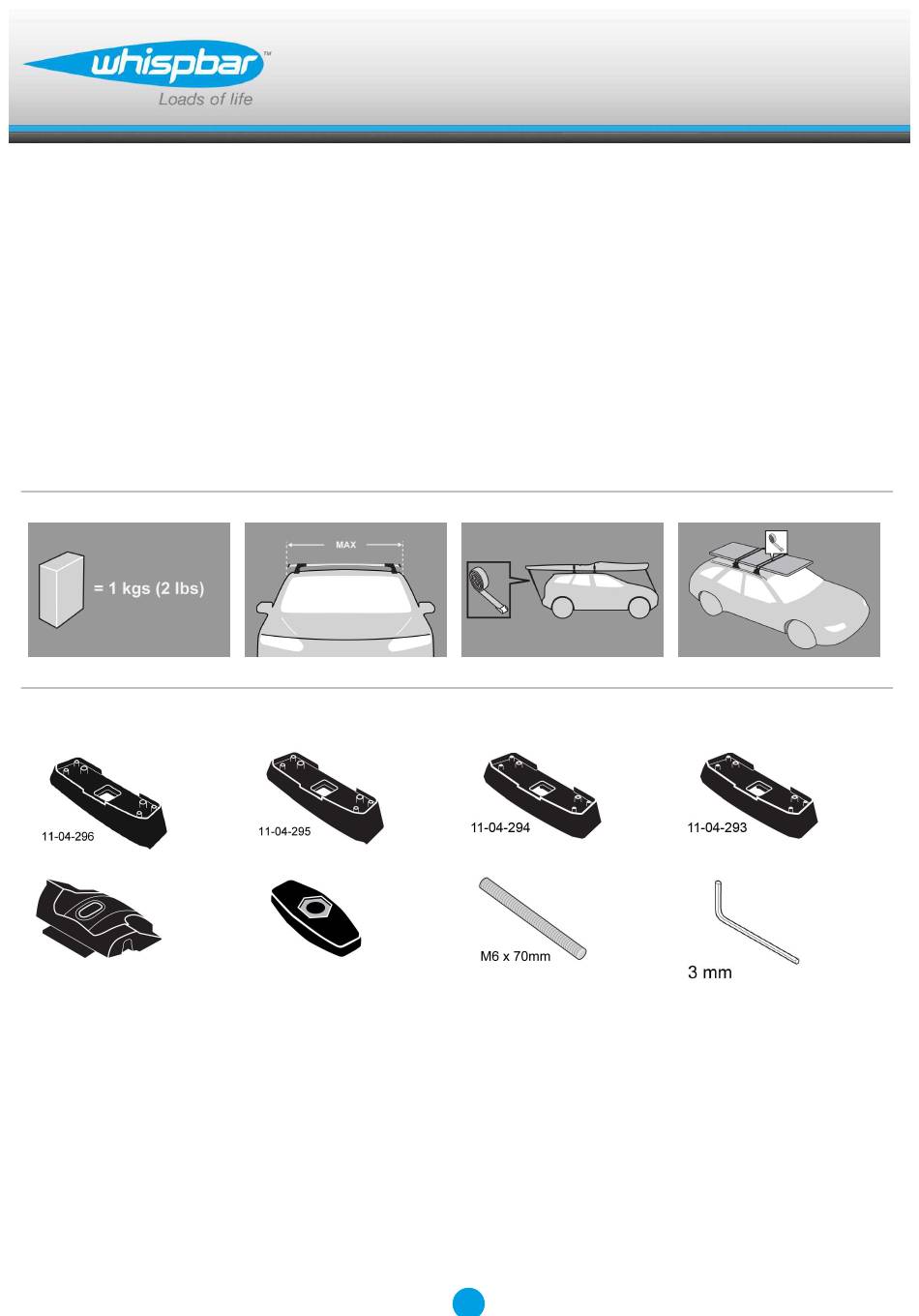

- Seite 1 K806W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 1A...
- Seite 12 Fitting Kit K806W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
- Seite 13 Fitting Kit K806W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 14 Fitting Kit K806W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 15 Fitting Kit K806W Die Teilenummer finden Sie auf der Unterseite des Pads. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad Teilenummer: A = 296A B = 295A C = 294A D = 293A Gummidichtung aus dem Montagekit auf...
- Seite 16 Fitting Kit K806W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Querträger auf die Gewindestifte stecken.
- Seite 17 Fitting Kit K806W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. In der vollständig festgezogenen Position sollten die Knöpfe parallel zum Fahrzeug stehen. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s.
- Seite 18 Fitting Kit K806W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 19: Sicherheitshinweise & Tipps
Fitting Kit K806W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 20 Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.de Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...
