ASTE STABILIZZATRICI CON
ESTENSIONE IDRAULICA
Eseguire le seguenti operazioni:
1) Ruotare la leva della valvola del
cilindro stabilizzatore per permettere il
passaggio dell'olio.
2) Selezionare col deviatore il comando
cilindro stabilizzatore gru. Tramite la
leva di comando stabilizzatore ST2
chiudere il cilindro stabilizzatore.
OFF
3) Ruotare la leva della valvola dello
stabilizzatore in posizione di chiusura.
4) In caso di stabilizzatori girevoli
manuali, ruotare i martinetti in posizione
di trasporto e inserire il perno di
bloccaggio.

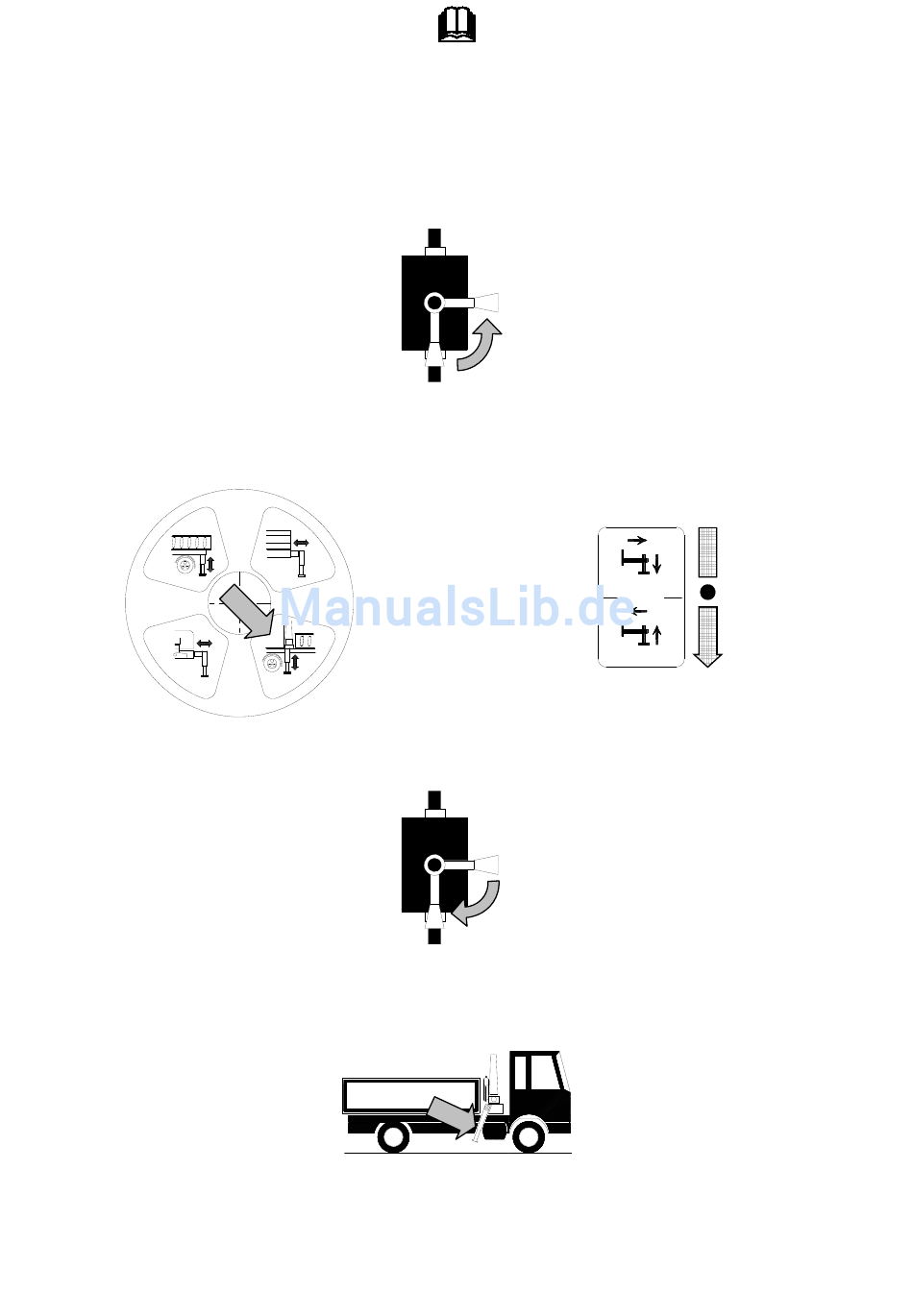

STABILIZER RODS WITH
HYDRAULIC EXTENSION
Carry out the following operations:
1) Turn the valve lever on the stabilizer
cylinder to allow oil to pass through.
2) Select with the deviation valve the
stabilizer leg control. Close fully the
stabilizer
stabilizer ST2.
OFF
A B
OFF
C
D
OFF
3) Turn the lever of the valve on the
stabilizer onto the closed position.
4) In case of manual revolving stabilizer
legs, rotate the legs into the transport
position and insert the stabilizer lock
pins.
cylinder by the control
B-56
ABSTÜTZSTANGEN MIT
HYDRAULISCHEM AUSFAHREN
Das folgende Verfahren ausführen:
1) Den Hebel des am
angebrachten Ventils zur Freigabe des
Öldurchflusses drehen.
2) Mit dem Wegeventil die Steuerung
des Abstützbeines auswählen. Das
Abstützbein mit der Abstützsteuerung
ST2 ganz einfahren.
3) Den Hebel des am Abstützzylinder
angebrachten Ventils in Schließposition
drehen.
4) Im Fall von mit der Hand drehbaren
Abstützbeinen, diese in Transportlage
drehen und den Sperrbolzen stecken.
Zylinder
