Whirlpool ADN 221/2 Betriebsanleitung Seite 49

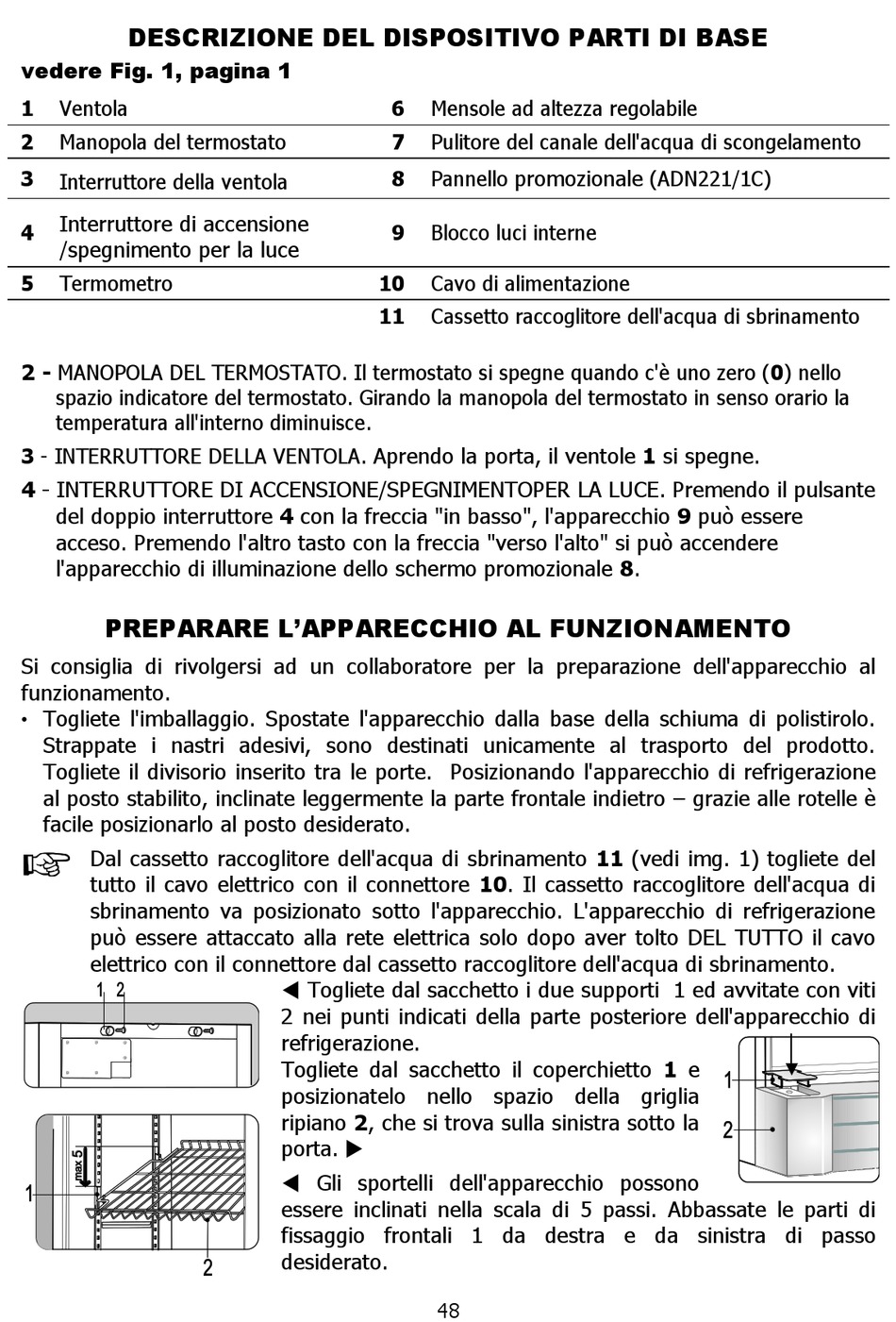

DESCRIZIONE DEL DISPOSITIVO PARTI DI BASE
vedere Fig. 1, pagina 1
1 Ventola
2 Manopola del termostato
3
Interruttore della ventola
Interruttore di accensione
4
/spegnimento per la luce
5 Termometro
2 -
MANOPOLA DEL TERMOSTATO. Il termostato si spegne quando c'è uno zero (0) nello
spazio indicatore del termostato. Girando la manopola del termostato in senso orario la
temperatura all'interno diminuisce.
3 - INTERRUTTORE DELLA VENTOLA.
4 - INTERRUTTORE DI ACCENSIONE/SPEGNIMENTOPER LA LUCE. Premendo il pulsante
del doppio interruttore 4 con la freccia "in basso", l'apparecchio 9 può essere
acceso. Premendo l'altro tasto con la freccia "verso l'alto" si può accendere
l'apparecchio di illuminazione dello schermo promozionale 8.
PREPARARE L'APPARECCHIO AL FUNZIONAMENTO
Si consiglia di rivolgersi ad un collaboratore per la preparazione dell'apparecchio al
funzionamento.
Togliete l'imballaggio. Spostate l'apparecchio dalla base della schiuma di polistirolo.
•
Strappate i nastri adesivi, sono destinati unicamente al trasporto del prodotto.
Togliete il divisorio inserito tra le porte. Posizionando l'apparecchio di refrigerazione
al posto stabilito, inclinate leggermente la parte frontale indietro – grazie alle rotelle è
facile posizionarlo al posto desiderato.
Dal cassetto raccoglitore dell'acqua di sbrinamento 11 (vedi img. 1) togliete del
tutto il cavo elettrico con il connettore 10. Il cassetto raccoglitore dell'acqua di
sbrinamento va posizionato sotto l'apparecchio. L'apparecchio di refrigerazione
può essere attaccato alla rete elettrica solo dopo aver tolto DEL TUTTO il cavo
elettrico con il connettore dal cassetto raccoglitore dell'acqua di sbrinamento.
6 Mensole ad altezza regolabile
7 Pulitore del canale dell'acqua di scongelamento
8 Pannello
9 Blocco luci interne
10 Cavo di alimentazione
11 Cassetto raccoglitore dell'acqua di sbrinamento
Aprendo la porta, il ventole 1 si spegne.
 Togliete dal sacchetto i due supporti 1 ed avvitate con viti
2 nei punti indicati della parte posteriore dell'apparecchio di
refrigerazione.
Togliete dal sacchetto il coperchietto 1 e
posizionatelo nello spazio della griglia
ripiano 2, che si trova sulla sinistra sotto la
porta. 
 Gli sportelli dell'apparecchio possono
essere inclinati nella scala di 5 passi. Abbassate le parti di
fissaggio frontali 1 da destra e da sinistra di passo
desiderato.
48
promozionale
(ADN221/1C)
