ОБЩИЕ СВЕДЕНИЯ
Модель 545SD UNIDYNE® III — это двухимпедансный однонаправленный
динамический микрофон. Поставляется смонтированным для работы в
низкоимпедансном режиме, оборудован бесшумным магнитоуправляемым
выключателем.
UNIDYNE III прекрасно подходит для приема и записи инструментальной музыки и
может применяться для систем публичных выступлений с кафедры, на политических
собраниях и в законодательных учреждениях, в залах заседаний, отелях,
общественных аудиториях, на стадионах, в школах и церквях.
ОСОБЕННОСТИ
• Исключительно равномерная кардиоидная диаграмма сводит к минимуму обратную
связь при использовании в общественных аудиториях
• Работа по выбору на двух уровнях импеданса
• Бесшумный магнитоуправляемый выключатель с блокировкой
• Кардиоидный динамический
• Частотная характеристика: 50 – 15 000 Гц
СОЕДИНЕНИЯ
При использовании микрофона с симметричным выходом аудиосигнал передается через
контакты 2 и 3. Если же микрофон работает с несимметричным входом, воспользуйтесь
кабелем, в котором сигнал передается через контакт 2, а контакт 3 соединен с экраном
кабеля (землей), например, высокоимпедансным кабелем Shure C20AHZ.

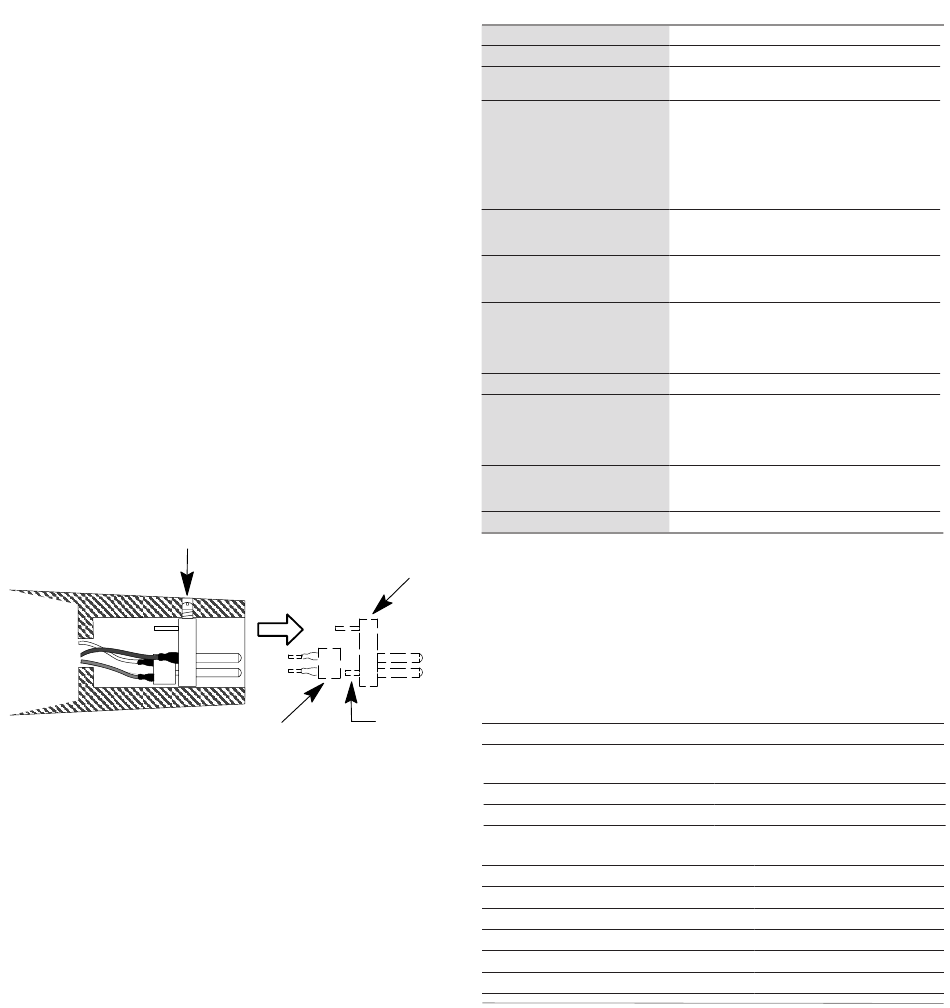

ВЫБОР ИМПЕДАНСА
При поставке с завода микрофон смонтирован для работы с низким импедансом.
Чтобы перейти на высокий импеданс, действуйте следующим образом.
1. На конце микрофона вверните установочный винт (вращая его против часовой
стрелки) и аккуратно извлеките из корпуса штекерный элемент.
2. С задней стороны штекерного элемента отсоедините 2–контактную панель выбора
импеданса.
3. Переустановите 2–контактную панель выбора импеданса таким образом, чтобы
контакт 3 штекерного элемента вошел в гнездо H (белое).
4. Снова установите штекерный элемент в корпус микрофона и закрепите его,
вывертывая установочный винт (по часовой стрелке).
УСТАНОВОЧНЫЙ ВИНТ
ПАНЕЛЬ ВЫБОРА ИМПЕДАНСА
ВЫБОР ИМПЕДАНСА
ПАТРОН МИКРОФОНА
ПОЛЯРНОСТЬ
Все кабели и микрофоны нужно проверить и убедиться в том, что они имеют
одинаковую полярность. Чтобы проверить совпадение полярностей двух
микрофонов и (или) их кабелей, подключите их к усилителю и произнесите или
спойте в них что-либо, держа микрофоны на расстоянии 80 – 100 мм друг от друга.
Звук из громкоговорителей должен быть одним и тем же, когда вы говорите в
любой микрофон или прямо между ними. Если, когда вы говорите между двумя
микрофонами, звук резко падает или образуется мертвая зона, то либо микрофоны,
либо их кабели имеют различные полярности.
Чтобы изменить полярность кабеля микрофона, либо воспользуйтесь
переключателем полярности Shure A15PRS, либо поменяйте местами провода,
идущие к контактам 2 и 3 трехконтактного соединителя на одном конце кабеля. Для
изменения полярности микрофона нужно поменять местами выводы картриджа. Это
должен сделать ваш дилер или заводской отдел обслуживания Shure, либо другой
квалифицированный специалист.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип
Частотная характеристика
Диаграмма направленности
Импеданс
Уровень выхода (при 1 000 Гц)
Напряжение разомкнутой цепи*
Полярность
Переключатель
Противоударный картридж
Шарнирный адаптер
Корпус
Масса нетто (без кабеля)
СЕРТИФИКАЦИЯ
Соответствует требованиям для нанесения маркировки CE. Соответствует требованиям
ШТЕКЕРНЫЙ ЭЛЕМЕНТ
европейской директивы 2004/108/EEC по ЭМС. Соответствует требованиям
гармонизированных стандартов EN55103-1:1996 и EN55103-2:1996 для жилых районов (E1)
и районов с легкими промышленными условиями (E2).Заявление о соответствии можно
получить по следующему адресу:Уполномоченный европейский представитель:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany (Германия)
ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
КОНТАКТ 3
Шарнирный адаптер
СМЕННЫЕ ДЕТАЛИ
Картридж
Экран и решетка
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Линейный согласующий трансформатор
Виброизолирующая опора
Двойная стойка
Ветрозащитный экран
Кабель низкоимпедансный (7,6 м)
Кабель высокоимпедансный (6,1 м)
Динамический
50 – 15 000 Гц (см. рис. 2)
Кардиоида (однонаправленная), однородная по
частоте, симметричная относительно оси
Двойной. Номинальный импеданс микрофона —
150 Ом (фактический — 250 Ом) для подключения
к микрофонным входам 19 – 300 Ом и «высокий»
для подключения к высокоимпедансным
микрофонным входам. Поставляется
смонтированным для низкоимпедансного режима.
Изменение импеданса см. в разделах «Выбор
импеданса» и «Соединения».
Низкое: -58,0 дБ (1,3 мВ)
Высокое: -35,0 дБ (17,6 мВ)
*0 дБ = 1 Вольт на Паскаль (1 Па = 94 дБ УЗД)
Положительное давление на диафрагму создает
положительное напряжение на контакте 2
(относительно контакта 3).
Встроенный магнитоуправляемый выключатель
со стопорной пластинкой. Чтобы зафиксировать
выключатель во включенном состоянии, снимите
винт стопорной пластинки и поверните ее на 180°.
Снова установите и затяните винт.
Внутренний резиновый виброизолятор
Принудительного действия, положение
регулируется на 90°, от вертикального до
горизонтального, легко снимается, если нужно
держать микрофон в руке, может устанавливаться
на стойке, резьба дюймовая 5/8–27
Хромированный корпус, литье под давлением,
с решеткой ARMO-DUR® и экраном из
нержавеющей стали
255 г
Телефон: +49 7131 72 14 0
Факс: +49 7131 72 14 14
Эл. почта: EMEAsupport@shure.de
A2WS-GRA, A2WS-BLK
A25D
R45
RK244G
A95 Series
A55M, A55HM
A26M
C25J
C20AHZ
