Inhaltszusammenfassung für Sharp QW-GX13F47EW-DE

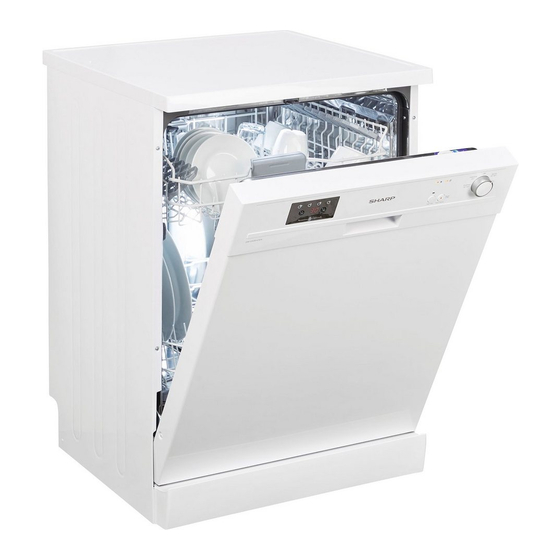

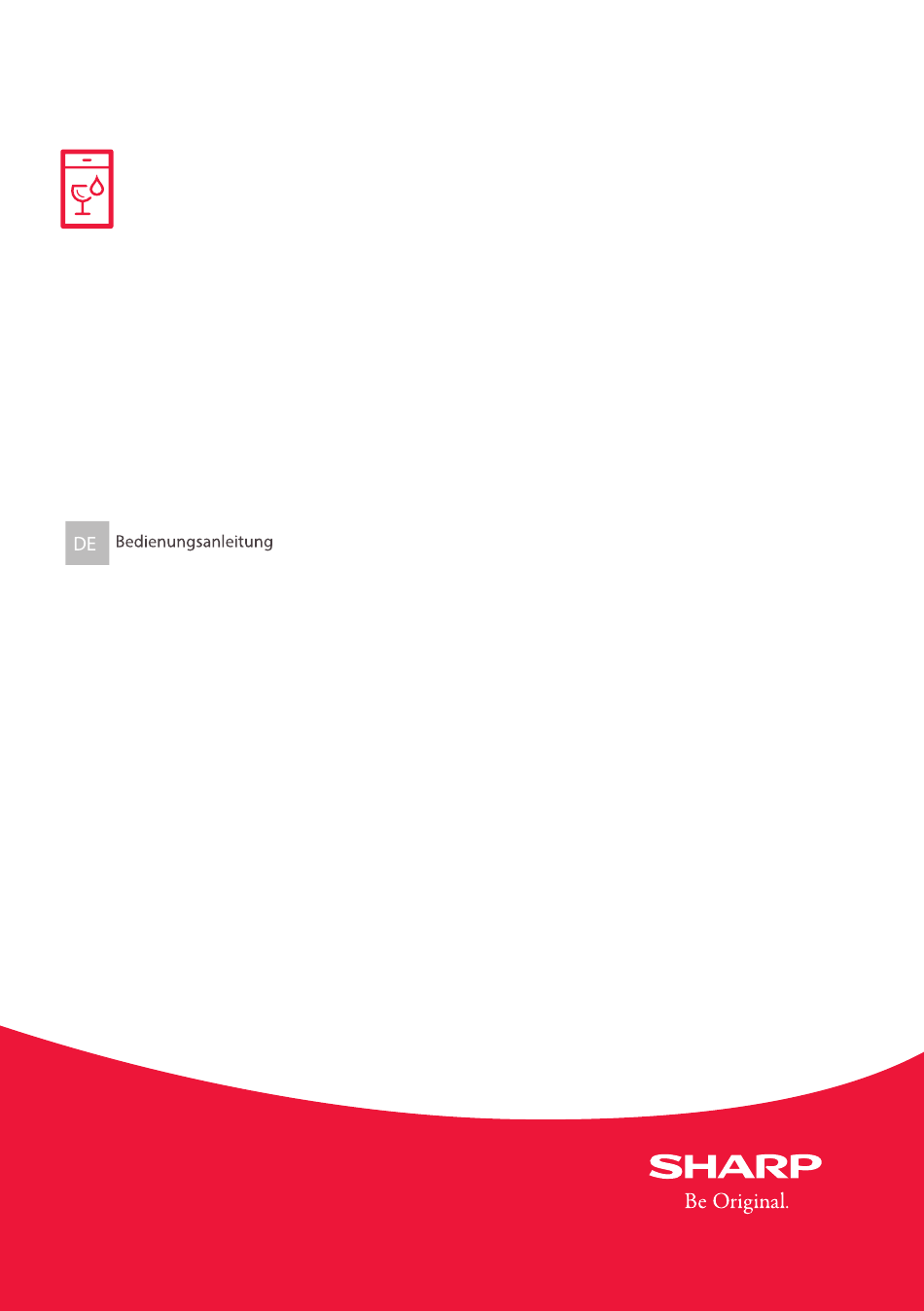

- Seite 1 Home Appliances QW-GX13F47EW-DE Geschirrspüler...
-
Seite 3: Inhaltsverzeichnis
INHALT KAPITEL-1: ERKLÄRUNG DES PRODUKTS Technische Daten Konformität mit Normen und Testdaten KAPITEL-2: HINWEISE UND EMPFEHLUNGEN IN BEZUG AUF IHRE SICHERHEIT Recycling Sicherheitshinweise Empfehlungen Ungeeignete Artikel für die Geschirrspülmaschine KAPITEL-3: INSTALLATION DER MASCHINE Aufstellen der Maschine Wasseranschlüsse Wasserzulaufschlauch Wasserablassschlauch Elektrischer Anschluss Den Geschirrspüler unter der Arbeitsplatte einbauen Vor der Verwendung der Maschine KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN... -
Seite 4: Kapitel-1: Erklärung Des Produkts
KAPITEL-1: ERKLÄRUNG DES PRODUKTES 1. Arbeitsplatte 2. Oberer Korb mit Schienen 3. Oberer Sprüharm 4. Unterer Korb 5. Unterer Sprüharm 6. Filter 7. Typenschild 8. Bedienfeld 9. Dosiergerät für Spülmittel und Klarspüler 10. Besteckkorb 11. Salzspender 12. Oberer Korb mit Schienen 13. -
Seite 5: Technische Daten
KAPITEL-1: TECHNISCHE DATEN Technische Angaben Fassungsvermögen 13 Maßgedecke Höhe 850 mm Höhe (ohne Arbeitsplatte) 820 mm Breite 598 mm Tiefe 598 mm Nettogewicht 46 kg Versorgungsspannung 220-240 V, 50 Hz Leistungsaufnahme 1900 W Heizleistung 1800 W Pumpenleistung 100 W Abwasserpumpenleistung 30 W Wasserzufuhrdruck 0,3 bar –... -
Seite 6: Recycling
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN Recycling • Recycelbare Wertstoffe werden in bestimmten Bauteile und Verpackungen verwendet. • Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE< , >PS< , >POM<, >PP<) • Die Teile aus Karton sind aus wiederverwertetem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können. - Seite 7 KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Stellen oder hängen Sie keine Lasten auf/an die offene Tür des Geschirrspülers, da dieser sonst umkippen könnte. • Verwenden Sie keine Spülmittel, die nicht speziell für Geschirrspüler hergestellt werden. Unser Unternehmen übernimmt für daraus entstandene Schäden keine Verantwortung.
-
Seite 8: Empfehlungen
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten. • Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern. • Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können. -
Seite 9: Wasseranschlüsse
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Absorbierende Gegenstände wie Schwämme oder Küchentücher gehören nicht in einen Geschirrspüler. Warnung:Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen. DIE INSTALLATION DES GESCHIRRSPÜLERS Die Aufstellung des Geschirrspülers Beim Festlegen des Aufstellortes der Maschine sollten Sie zugängliche Orte berücksichtigen, die das Be- und Entladen des Geschirrs erleichtern. -
Seite 10: Wasserablassschlauch
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Zulaufschlauch Benutzen Sie nicht den Zulaufschlauch Ihres alten Geschirrspülers. Benutzen Sie stattdessen den neuen, im Lieferumfang enthaltenen Zulaufschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen. -
Seite 11: Das Netzkabel Des Geschirrspülers Darf Nur Von Einem Befugten
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Warnung: Verlängern Sie den Ablaufschlauch nicht über 4 Meter, da das Schmutzwasser andernfalls nicht mehr problemlos abgepumpt und das Spülergebnis beeinträchtigt wird. In diesem Fall übernimmt der Hersteller keine Haftung. Der elektrische Anschluss Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. -
Seite 12: Wasserzulaufschlauch
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS der Steckdose ziehen, wenn ein Spülprogramm zu Ende ist. Um Stromschläge zu vermeiden, dürfen Sie den Stecker nicht mit nassen Händen aus der Steckdose ziehen. Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. Ziehen Sie niemals am Kabel. -
Seite 13: Den Geschirrspüler Unter Der Arbeitsplatte Einbauen
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Den Geschirrspüler unter der Arbeitsplatte einbauen Wenn Sie Ihren Geschirrspüler unter einer Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Ihnen darunter genügend Platz zur Verfügung steht und ob die Anschlüsse für Strom und Wasser dies zulassen.1 Wenn Sie zu dem Schluss kommen, dass der Platz unter der Arbeitsplatte für die Aufstellung der Maschine geeignet ist, müssen Sie die obere Platte (wie in der Abbildung gezeigt) abnehmen. - Seite 14 KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Stellen Sie die Füße des Geschirrspülers gemäß der Bodenfläche bei Ihnen ein.3 Achten Sie darauf, dass keine Schläuche oder Leitungen geknickt oder beschädigt werden.4 Produkt Ohne Isolierung Mit Isolierung gesamte Für 2. Korb Für 3. Korb Produkt Höhe 820 mm...
-
Seite 15: Vor Der Verwendung Der Maschine
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Bevor der ersten Verwendung der Maschine • Prüfen Sie nach, ob die Angaben Ihrer Strom- und Wasserversorgung mit den Werten, die in den Anschlussanweisungen für die Maschine angegeben sind, übereinstimmen. • Entfernen Sie sämtliches Verpackungsmaterial aus der Maschine. •... -
Seite 16: Teststreifen
Teststreifen Die Spülwirkung Ihrer Maschine hängt von der Härte des Trinkwassers ab. Deshalb ist Ihre Maschine mit einem System ausgerüstet, dass die Härte des Trinkwassers verringert. Spülwirkung erhöht sich, wenn das System richtig eingestellt ist. Um die Wasserhärte des Wasser in Ihrer Gegend herauszufinden, nehmen Sie Kontakt mir Ihrerm lokalen Wasserversorger auf oder bestimmen Sie die Wasserhärte mit dem Teststreifen (wenn verfügbar) Wasserhahn Streifen in das... -
Seite 17: Wasserenthärtung Einstellen
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Wasserenthärtung einstellen Produkt/ Deutsche Französische Britische Wasserhärteanzeige Wasser Härte Härte (dF) Härte (dE) Wasserhärte (dH) 0 – 5 0 – 9 0 – 6 L1 erscheint im Display. 6 – 11 10 – 20 7 –... -
Seite 18: Kombinierte Reiniger
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Kombinierte Reiniger Kombinierte Reiniger können verschiedene Eigenschaften beinhalten. Bevor Sie den Reiniger zum ersten mal verwenden, sollten Sie die Anweisungen genau beachten. Im Allgemeinen erzielen Kombi-Reiniger nur unter ganz bestimmten Voraussetzungen zufriedenstellende Ergebnisse. Bitte beachten Sie bei Verwendung dieser Art von Produkten Folgendes: •... -
Seite 19: Kapitel-5: Geschirrspüler Beladen
KAPITEL-5: GESCHIRRSPÜLER BELADEN GESCHIRRSPÜLER BELADEN Für beste Ergebnisse befolgen Sie diese Laderichtlinien. Die Beladung Ihres Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität trägt zur Energie- und Wassereinsparung bei. Das manuelle Vorspülen von Geschirrteilen führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen. Sie können Tassen, Gläser, Stielgläser, kleine Teller, Schüsseln usw. -
Seite 20: Geschirrkorb
KAPITEL-5: GESCHIRRSPÜLER BELADEN GESCHIRRSPÜLER BELADEN Setzen Sie Geschirr richtig ein. Es befinden sich zwei separate Körbe in Ihrem Geschirrspüler. Der untere Korb ist für runde und tiefe Dinge. Der obere Korb ist für dünne und schmale Elemente. Das beste Ergebnis wird mit dem Besteckkorb erzielt. Zur Vermeidung möglicher Verletzungen müssen Besteckteile und Messer mit langem Griff und scharfen Spitzen wie Serviergabeln, Brotmesser usw. -
Seite 21: Alternative Korbbeladungen
KAPITEL-5: GESCHIRRSPÜLER BELADEN Alternative Korbbeladungen Unterer Korb Oberer Korb Fehlerhafte Beladungen Falsche Beladung kann zu schlechter Spül- und Trockenleistung führen. Bitte beachten Sie für gute Spülergebnisse die Empfehlungen des Herstellers. Wichtiger Hinweis für Testlabore Für weitere Informationen zu Leistungstests schreiben Sie bitte an folgende E-Mail-Adresse: „dishwasher@standardtest.info“. -
Seite 22: Kapitel-6: Programmbeschreibungen Programmoptionen
KAPITEL-6: PROGRAMMBESCHREIBUNGEN PROGRAMMBESCHREIBUNGEN Programmoptionen Programmname: Schnell 30 Min. Öko Express 50 Min. Intensiv, 65 °C Standardprogramm Geeignet zur für normal Geeignet zur schnelleren verschmutztes, schnellen Reinigung Geeignet für stark Art der täglich verwendetes Reinigung von leicht von normal verschmutztes Verschmutzung: Geschirr mit verschmutztem verschmutztem,... -
Seite 23: Kapitel-7: Maschine Einschalten Und Programm Auswählen
KAPITEL-7: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN Programm wählen und Maschine bedienen 1. Restzeitanzeige Die Restzeitanzeige zeigt die Dauer von Programmen und die Restzeit während eines Programmes an. Zusätzlich können Sie den Programmstart mit den Tasten an der Anzeige um 1 bis 19 Stunden verzögern. Zum Verzögern des Programmstarts drücken Sie die Start/Pause-Taste, stellen Sie dann die gewünschte Verzögerungszeit mit den Tasten „+“... -
Seite 24: Gerät Bedienen
KAPITEL-7: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN Gerät bedienen Wenn das Programm gestartet wird, erlischt die Start/Pause-Leuchte und die Spülleuchte schaltet sich ein. 1.Schalten Sie die Maschine durch Drehen des Programmauswahlknopfes ein und wählen Sie ein geeignetes Programm. Nach Drehen des Programmauswahlknopfes und 2.Starten Sie das Programm Einschalten der Maschine leuchtet... - Seite 25 KAPITEL-7: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN Programm abbrechen Wenn Sie ein Programm im laufenden Betrieb abbrechen möchten: Halten Sie die Start/Pause- Taste 3 Sekunden gedrückt. Nach 3 Sekunden beginnt der Programmabbruch und das Wasser in der Maschine wird 30 Sekunden lang abgepumpt. Wenn die Abschlussleuchte aufleuchtet, wurde das Programm abgebrochen.
-
Seite 26: Kapitel-8: Wartung Und Reinigung
KAPITEL-8: WARTUNG UND REINIGUNG REINIGUNG UND WARTUNG Die Reinigung Ihres Geschirrspülers ist wichtig, um seine Lebensdauer zu sichern. Sorgen Sie dafür, dass die Wasserenthärtungseinstellung (falls vorhanden) korrekt vorgenommen und die richtige Menge an Reinigungsmittel verwendet wird, um Kalkablagerungen zu vermeiden. Füllen Sie das Salzfach nach, wenn die Salzsensorleuchte aufleuchtet. -
Seite 27: Abwasserpumpe
KAPITEL-8: WARTUNG UND REINIGUNG Abwasserpumpe Große Lebensmittelreste oder Fremdkörper, die nicht von den Filtern aufgefangen wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann höher als der Filter. Warnung, Gefahr von Schnittverletzungen! Achten Sie beim Reinigen der Abwasserpumpe darauf, dass Sie sich nicht an Glasscherben oder spitzen Gegenständen verletzen. -
Seite 28: Kapitel-9: Fehlermeldungen Und Lösungsvorschläge
KAPITEL-9: FEHLERMELDUNGEN UND LÖSUNGSVORSCHLÄGE FEHLER- FEHLER Lösungsvorschlag CODE BESCHREIBUNG • Überzeugen Sie sich davon, dass der Wasserzulauf komplett geöffnet ist und das Wasser nicht abgestellt wurde. • Schließen Sie den Wasserzulauf, trennen Sie den Unzureichender Wasser- Wasserzulaufschlauch von der Armatur und reinigen Sie den Filter zulauf am Verbindungsstück des Schlauches. -
Seite 29: Entsorgung Ihrer Alten Maschine
ENTSORGUNG IHRER ALTEN MASCHINE Dieses Symbol am Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. Stattdessen sollte es bei einer Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten abgegeben werden. Dies verringert die negativen Auswirkungen in Bezug auf die Umwelt und die menschliche Gesundheit. - Seite 30 Service & Support Visit Our Website sharphomeappliances.com DE-30 52255225 R60...
