Hinweis zur Überbrückung der beiden Kanäle:
Weil beide Kanäle eine Gain-Stufe haben und deswegen miteinander in Phase liegen, ist es möglich sie zu
überbrücken, um sie somit gleichzeitig zu betreiben - vorausgesetzt der Tremolo-Kanal wird dabei als
primärer Kanal verwendet. Umgekehrt ist dies nicht möglich aufgrund der Art und Weise, in der die beiden
gleichartigen Inputs von Kanal 1 miteinander verschaltet sind. Die tonale Vielfalt des Verstärkers wird durch
die Variante, beide Kanäle zumischen zu können, erweitert.
Die übliche Vorgehensweise ist es dabei, die Gitarre mit dem oberen Eingang (der eingangsempfindliche
Input) des Tremolo-Kanals mit Hilfe eines abgeschirmten Patchkabels zu verbinden.
Es ist zudem möglich, die Gitarre in den unteren Input des Tremolo-Kanals und dann das Patchkabel von
seinem oberen Input zu Kanal 1 zu führen.
Technische
Ausgangsleistung
Gewicht
Maße (mm)
NUR FÜR EUROPA
- HINWEIS:
erfüllt die Anforderungen der EMC (E1,E2 und E3 EN 55103-1/2) und den Anweisungen für Niederspannung
der E.U..
NUR FÜR EUROPA - HINWEIS:
Der maximale Einschaltstrom für den 1974X liegt bei 10 Ampère.
18W RMS
532mm x 610mm x 225mm
Das Equipment wurde ausgiebigen Tests unterzogen und
22

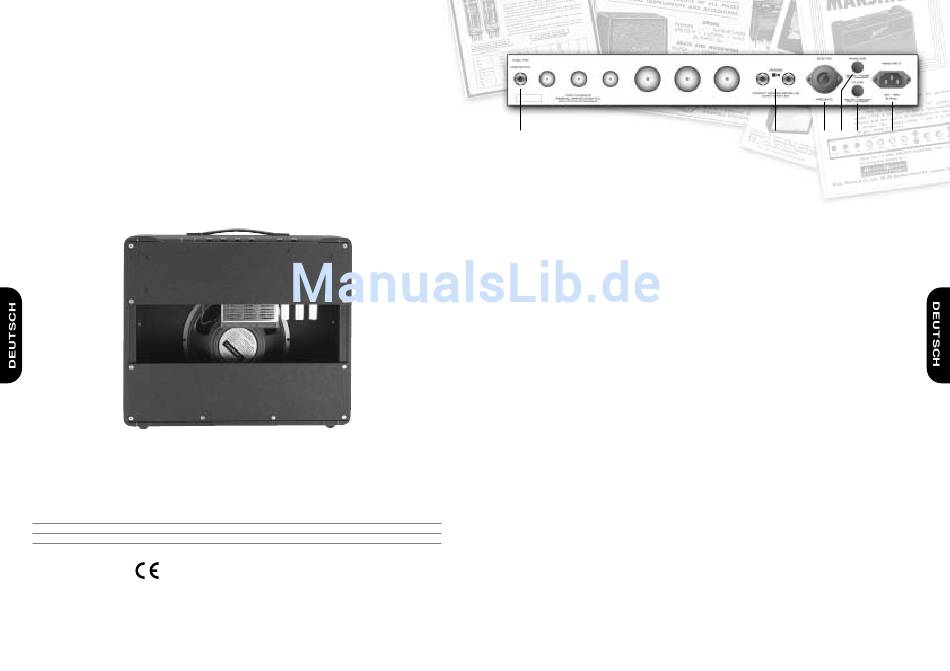

1974X Rückseite
1
1. TREMOLOBUCHSE
Klinkenbuchse zum Anschluß des im Lieferumfang
enthaltenen Fußschalters.
2. LAUTSPRECHER AUSGANG
Der Amp ist mit zwei parallel geschalteten
Ausgangsbuchsen ausgestattet, die zum Anschluß
der internen Speaker bzw. von (einer)
Zusatzbox(en) dienen.
Bitte stets sicherstellen, dass die
Lautsprecherimpedanz mit der Impedanz des Amps
übereinstimmt!
WARNUNG! Den Combo niemals ohne
angeschlossenen Lautsprecher betreiben!!
Benutze stets hochwertige Lautsprecherkabel
(keine Instrumentenkabel) um hier Cabinets
anzuschliessen.
3. IMPEDANZ-WAHLSCHALTER
So wie bei jedem Röhrenverstärker muß: a) der
Verstärker in Betrieb und an die Lautsprecher
angeschlossen und b) die gewählte Impedanz mit
der des Lautsprechers identisch sein.
Der interne Speaker hat eine Impedanz von 15
Ohm, so dass der Schalter auf 16 Ohm gestellt
wird. Wenn eine zusätzliche Box eingesetzt wird,
sollte der Regler auf 8 Ohm gestellt werden.
WARNUNG: Den Combo niemals mit einer
Zusatzbox mit anderer Impedanz als 16 Ohm
benutzen!
Der Amp sollte während der Impedanzwahl
ausgeschaltet sein.
Hinweis: Werden die Anweisungen zur
Impedanzwahl nicht korrekt befolgt, kann dies zu
18.2kg
einem Defekt des Gerätes führen.
Befolge alle Anweisungen, Beachte alle Warnhinweise
BEWAHRE DIESE BEDIENUNGSANLEITUNG GUT AUF
2
3
4
5
4. NETZSICHERUNG
Der korrekte Wert der Netzsicherung ist auf der
Rückseite angegeben. Die Sicherung darf auf
keinen Fall überbrückt oder eine anderer
Sicherungswert eingesetzt werden.
5. ANODENSICHERUNG
Der korrekte Wert der Anodensicherung befindet
sich auf der Rückseite bezeichnet. Die Sicherung
bitte auf keinen Fall überbrücken oder etwa einen
anderen Sicherungswert einsetzen.
6. DER NETZSTECKER
Der Amp ist mit einem abnehmbaren
Euronetzstecker ausgestattet. Vor der ersten
Inbetriebnahme bitte überprüfen, ob die
Spannungsangaben des Gerätes mit der am
Hausnetz vorhandenen Netzspannung
übereinstimmt. Bei der kleinsten Unsicherheit,
wende Dich bitte an den Techniker oder Deinen
Marshall-Händler.
23
