• Il fluido erogato potrebbe essere tossico e/o pericoloso. Fare riferimento alla
scheda tecnica di sicurezza del materiale per le necessarie istruzioni sulla
manipolazione e sulle precauzioni di sicurezza.
• Se la siringa viene utilizzata senza pistone, occorre installare un filtro in linea
(881-000-000), Non incluso, sul tubo del raccordo per siringhe per prevenire il
risucchio dei fluidi all'interno dell'unità. Inoltre non riempire eccessivamente
la siringa e non adagiarla su di un lato.
• Non fumare, né utilizzare fiamme libere durante l'erogazione di materiali
infiammabili.
• L'unità è predisposta soltanto per l'utilizzo in luogo chiuso.
2 IGNIFICATO DEI SIMBOLI
Simbolo Definizione
Accensione/
Spegnimento
Modalità ciclo
Timer
Vuoto
Pressione
3

SPECIFICHE

152mm X 165mm X 178mm
Misura
(6" X 6.5" X 7.0")
Peso 1,2kg (2,6 libre)
24VCC
Tensione d'alimentazione
Potenza nominale 10W
Alimentazione aria 6.9 bar max.
Grado d'inquinamento II
Categoria d'installazione I
Utilizzo al chiuso Altitudine fino a 2.000 m (6,562 piedi)
Temperatura d'esercizio da 0°C a 50°C (da 32°F a 122°F)
Temperatura d'immagazzi-
da -10˚C a 60˚C (da 14˚F a 140˚F)
namento
80% per temperature fino a 31˚C (87.8˚F)
Umidità relativa max. diminuzione lineare fino al 50% di umidità relativa a
40˚C (104˚F)
Uscita aria 0-100 psi (0-6,9 bar)
Vuoto 406mm (16") di Hg
Timer 0.020-99.999 secondi
Modalità ciclo Temporizzato, Manuale
3
Tolleranza ripetitività
+/- 0.001%
temporizzazione
Frequenza ciclo 600 cicli/min.
Display a cristalli liquidi 2 display a 16 segmenti
4

CARATTERISTICHE

3
2
1
6
8
7
Pos. Descrizione
Pulsante accensione
1
Pulsante modalità
2
Pulsante di setup/salvataggio
3
Display
4
Manometro pressione aria
5
Regolatore pressione aria
6
Uscita aria pulsata
7
Controllo vuoto
8
Supporto per adattatore siringhe
9
Presa interruttore a pedale
10
Presa di alimentazione
11
Connessione I/O
12
Uscita aria ausiliaria
13
Porta di scarico
14
Ingresso aria
15
Fermacavo
16
9
11
4
10
5
16
15

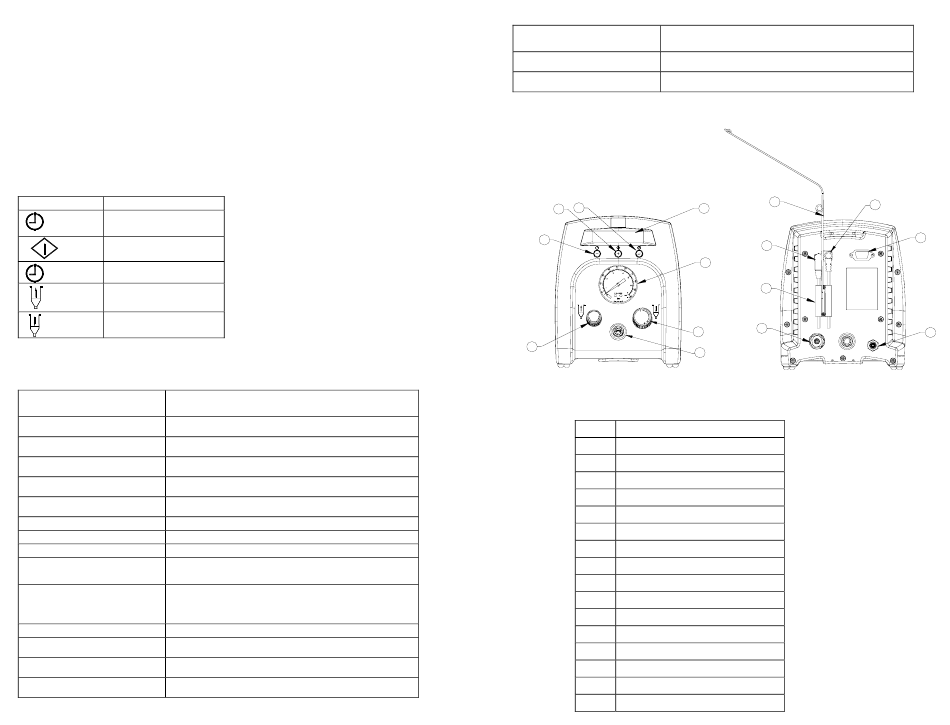

Figure 1.0
4
12
