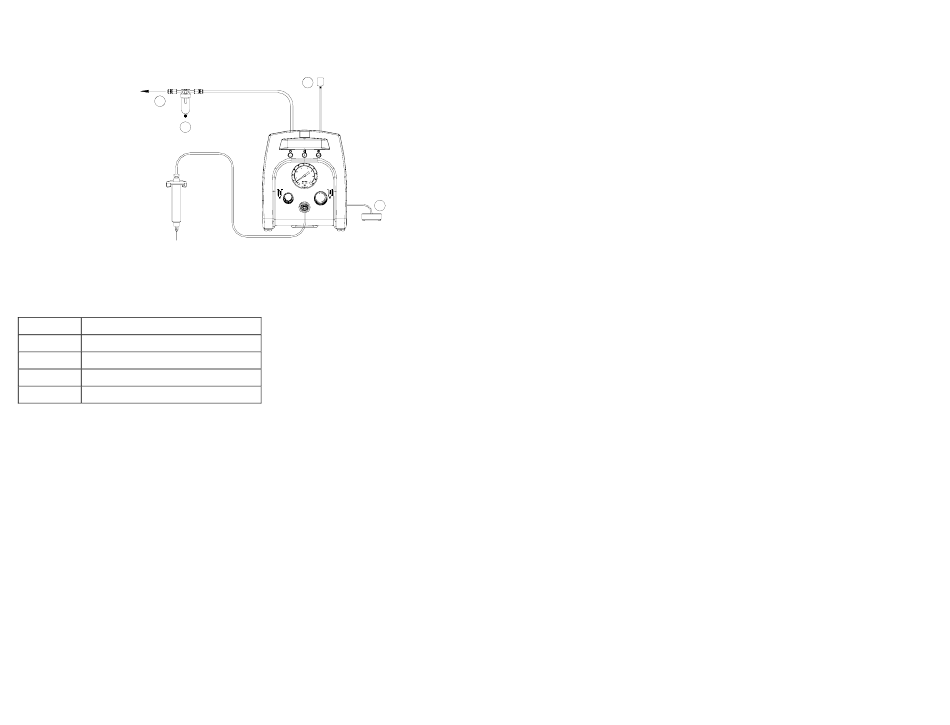

BRANCHEMENT DE L'APPAREIL

ATTENTION : Un filtre 5-micron (TSD800-6), Non inclus, doit être
installé sur l'appareil pour assurer une filtration d'air appropriée.
1
2
Élément Description
1 Vers l'alimentation en air
2 Filtre à air ( Non inclus)
3 Adaptateur secteur
4 Pédale
7. INSTRUCTIONS DE RÉGLAGE
Reportez-vous à la figure 1.0.
6.1 Réglage du cycle de dosage Manuel:
0. Mettez l'appareil sous tension en appuyant sur le bouton Marche/arrêt (1).
2. Appuyer sur le bouton Mode (2) jusqu'à ce que "MANUAL MODE"
(Mode Manuel) apparaisse sur l'afficheur.
3. Augmentez la pression d'air en tournant le bouton du régulateur (6) d'air
jusqu'à ce que le manomètre (5) indique la pression souhaitée.
4. Après avoir rempli le corps de la seringue ou utilisé un adhésif pré-
dosé, fixez la seringue sur le support de fixation de la tête. Vérifiez que
la seringue est bien verrouillée en place.
5. Raccordez l'extrémité du support de fixation de la tête à l'un des orifices
de dosage d'air (7).
6. Si une "réaspiration" sous vide est nécessaire, tournez le bouton du
régulateur de vide (8) dans le sens inverse des aiguilles d'une montre
jusqu'à ce que la pression de vide souhaitée soit indiquée sur le
vacuomètre (9).
7. Appuyez sur la pédale et maintenez-la appuyée pour activer le cycle de
dosage. (Le mode Manuel est activé).
3
4
Figure 2.0
5
6.2 Réglage du cycle de dosage automatique
1. Appuyez sur le bouton Mode (2) pour sélectionner le mode "TIMED
MODE" (Mode Temps)
2. Appuyez et maintenez le bouton Réglage (3) pendant 2 secondes pour
accéder à l'écran de réglage. Le dernier chiffre du temps de dosage est
mis en surbrillance.
3. Appuyez sur le bouton Réglage (3) pour déplacer le curseur à la
position suivante.
4. Appuyez sur les boutons (+) et (-) pour régler le temps.
5. Appuyer et maintenez le bouton Réglage (3) pendant 2 secondes pour
enregistrer le réglage.
6. Appuyez sur la pédale de commande pour déclencher le cycle de dosage
temporisé.

6.3 Compteur de cycle

Le compteur de cycle enregistre le nombre de cycles de dosage
automatique effectués. Il peut enregistrer jusqu'à 65.535 cycles. Ce
nombre est affiché dans le coin inférieur droit de l'afficheur LCD. Pour
réinitialiser le compteur, appuyez et maintenez le bouton Réglage (3)
pendant 2 secondes pour accéder au mode de réglage. Appuyez ensuite et
maintenez le bouton Réglage (3) pendant quatre secondes pour réinitialiser
le compteur.
