Návod K Montáži - Hamax TOKEN Installationsanleitung

CZ
Návod k montáži
Adaptér závěsného zařízení Hamax pro 12mm pevnou nápravu
UPOZORNĚNÍ: Před použitím tohoto produktu si pečlivě přečtěte návod k montáži.

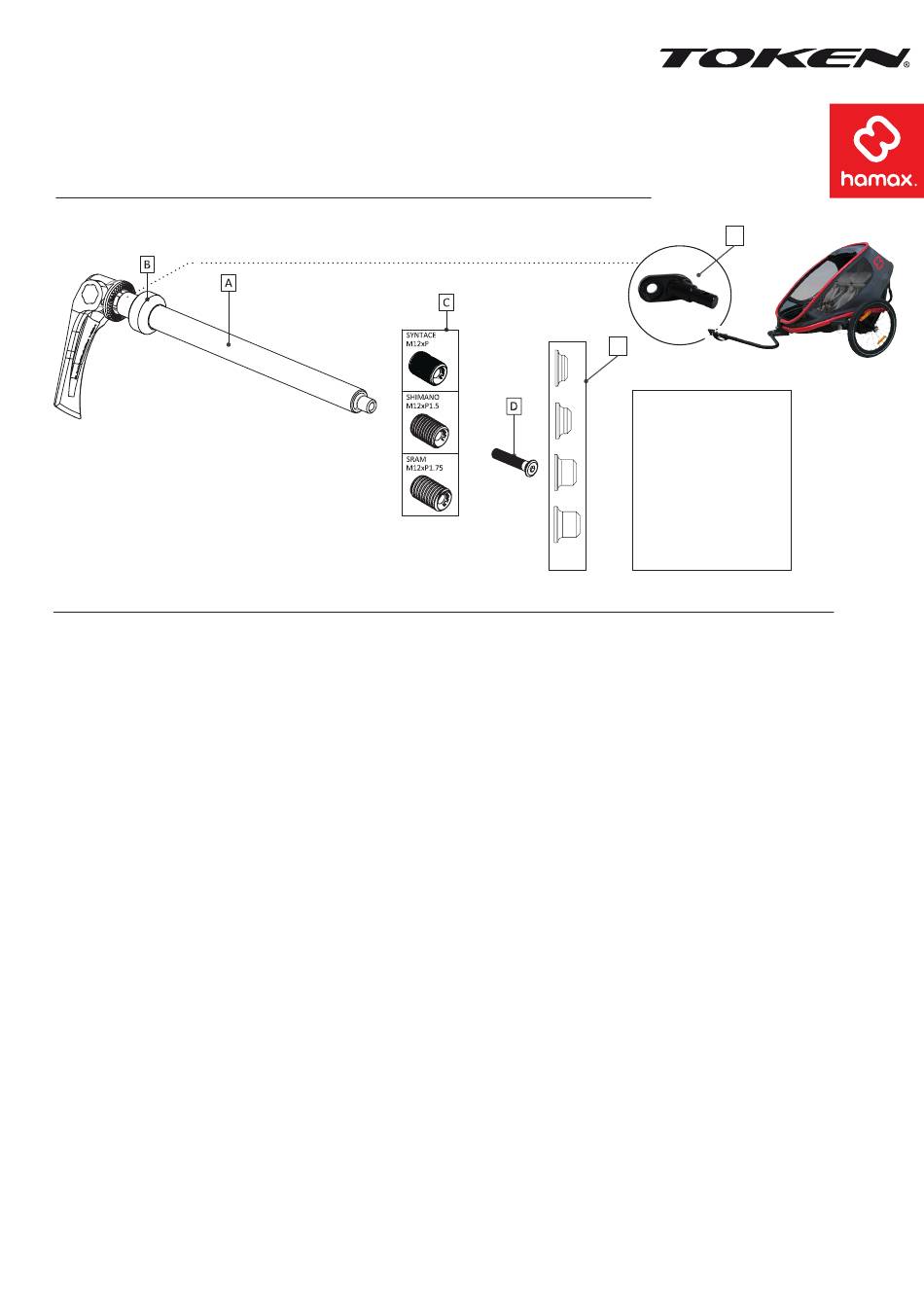

A. Pevná náprava
B. Podložka
C. Závit (M12 xP1,0-SYNTACE®/M12xP1,5 SHIMANO®/M12xP1,75-SRAM®)
D. Šroub pro seřízení páky
E. Závěs Hamax
F. 4 různé vymezovací podložky
1. Zjistěte, která pevná náprava odpovídá vašemu jízdnímu kolu. Provedete to tak, že demontujete stávající nápravu podle návodu
k jízdnímu kolu. Zjistěte značku, průměr, délku a stoupání závitu. Zvolte odpovídající závitový šroub (C) a vymezovací podložku (F)
pro váš rám a nápravu. Našroubujte závitový šroub na konec pevné nápravy. Ujistěte se, že i po připojení stále vidíte písmena na
vnitřní straně závitu, tj. nejsou otočena směrem k nápravě.
2. Připevněte závěs vozíku (E) a prostrčte nápravu nábojem. Pokud používáte rám Syntace ®, před montáží vložte na pevnou
nápravu podložku (B).
3. Zkontrolujte, zda je páka v otevřené poloze, a otočte ji ve směru hodinových ručiček, abyste utáhli nápravu k rámu. Utahovací
síla by měla být 6-7 Nm.
4. Zcela uzavřete páku. Nyní by měla být v úhlu 90o vůči nápravě. Její bezpečné uzavření vyžaduje sílu
(15-20 Nm). Pokud se nepodaří páku zcela zavřít, NENÍ bezpečná. Ujistěte se, že se páka NEDOTÝKÁ rámu.
5. Po zavření je doporučená poloha páky nápravy v úhlu 45o mezi zadní vidlicí a střední trubkou.
6. Pokud máte problémy se sestavením, otevřete páku a povolujte nápravu, dokud nenajdete správnou polohu.
Držte páku na místě a pomocí 3mm Allenova (šestihranného) klíče utáhněte stavěcí šroub páky (D) na hnací straně
jízdního kola. Po utažení tohoto šroubu znovu zavřete páku (15-20 Nm) na jehlici na nehnací straně.
UPOZORNĚNÍ! Je důležité si uvědomit, že i pouhá polovina otáčky šroubu může způsobit rozdíl mezi správnou nebo nesprávnou
uzavírací silou pevné nápravy. K zavření ani otevření páky nepoužívejte žádné nástroje. Pokud není pevná náprava správně nastavena,
kolo může náhle a nečekaně spadnout z jízdního kola, což může vést k nehodě, zranění nebo smrti.
PŘED JÍZDOU:
○ Zkontrolujte, zda je náprava řádně upevněna.
○ Před jízdou zkontrolujte upevnění kola. Zvedněte jízdní kolo a roztočte pneumatiku shora silně směrem dolů.
Zatřeste kolem, abyste se ujistili, že je pevně utaženo. Kolo by se nemělo uvolnit ani hýbat. Nejste-li si jisti,
zopakujte výše uvedený postup montáže.
○ Zkoušejte pohybovat s pevnou nápravou, dokud nebudete schopni snáze dosáhnout správné uzavírací síly. Máte-li jakékoli
pochybnosti o správném utažení nebo použití pevné nápravy, obraťte se prosím na svého prodejce nebo specializovaného technika
s žádostí o pomoc nebo radu.
®
1,0
®
®
E
F
Náprava je vhodná pro:
142 mm M12xP1,0 mm
142 mm
142 mm M12xP1,5 mm
142 mm M12xP1,75 mm
148 mm M12xP1,0 mm
148 mm M12xP1,5 mm
148 mm
148 mm M12xP1,75 mm
