Monteringsanvisning
Hamax 12 mm bakaxel för montering till cykelvagn
Varning: Vänligen läs bruksanvisningen före produkten används.

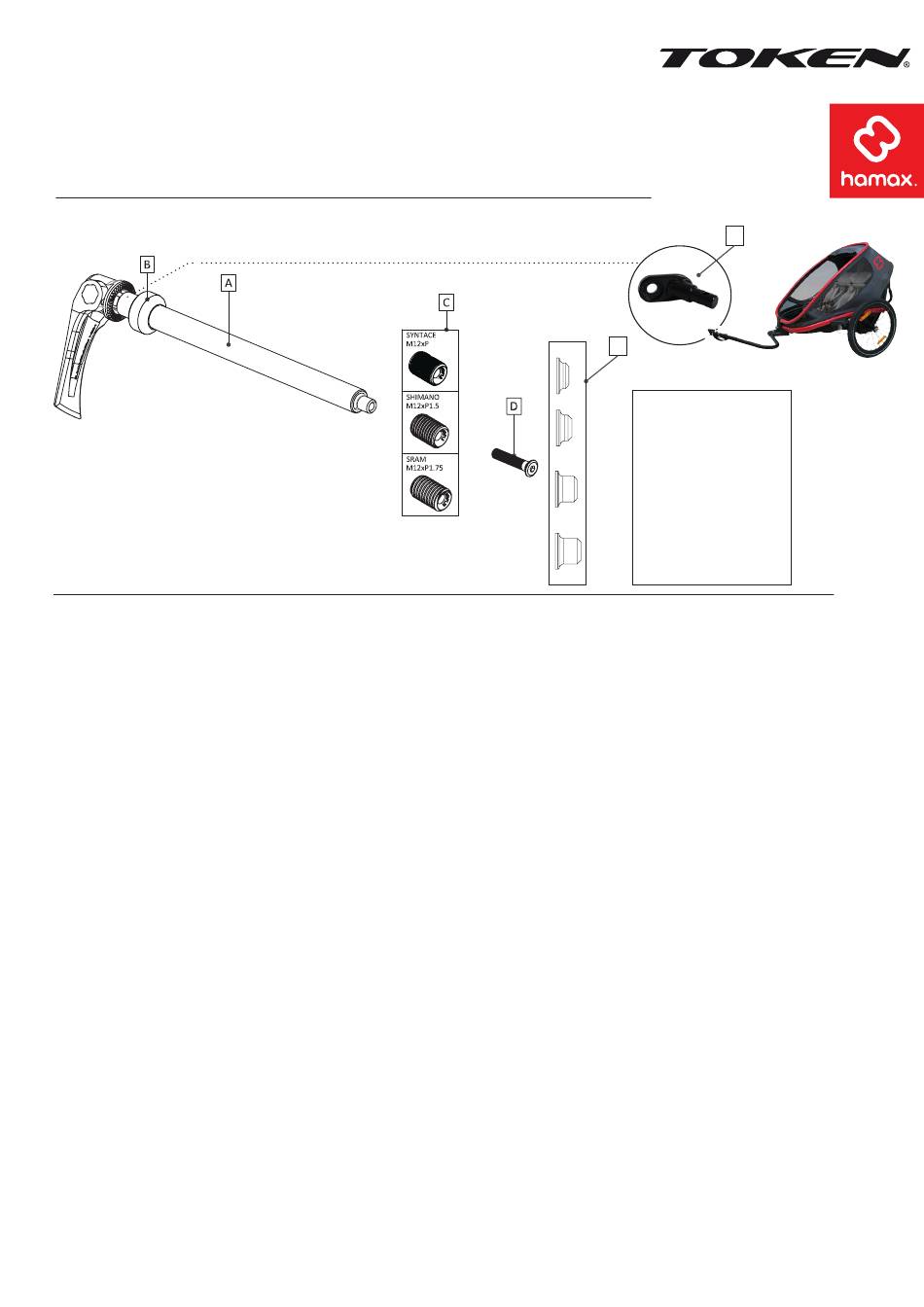

A. Axel
B. Bricka
C. Gägbult (M12 xP1.0-SYNTACE®/M12xP1,5 SHIMANO®/M12xP1,75-SRAM®)
D. Justeringsskruv
E. Hamax fäste till cykelvagn
F. 4 olika distanser
1.
Identifiera vilken axel som passar din cykel genom att ta bort den befintliga axeln enligt cykelmanualen. Observera varumärke,
diameter, längd och gänga. Välj den matchande gängbulten (C) och distansen (F) för din ram och axel.
Skruva på gängbulten på änden av axeln. Se till att bokstäverna på insidan av gängan fortfarande är synliga efter montering,
d.v.s. att de inte är vända mot axeln.
2.
Fäst cykelvagnens fäste (E) och skjut axeln genom navet. Om du använder en Syntace®-ram, se till att du först monterar på
brickan (B) före axeln.
3.
Kontrollera att snabbkopplingen är i öppet läge och vrid den medurs för att låsa axeln till rammen. Rekommenderat vridmoment
är 6-7 Nm.
4.
Stäng snabbkopplingen helt. Den ska vara 90 grader mot axeln. Det krävs ett hårt tryck för att stänga den ordentligt (15-20 Nm).
Om snabbkopplingen inte kan stängas helt är den INTE säker. Kontrollera att snabbkopplingen INTE rör ramen.
5.
När den är stängd bör position för snabbkopplingen vara 45grader mellan sadelstoplsröret och kedjestaget.
6.
Om du har några problem med montering, öppna snabbkopplingen och lossa axeln tills du hittar rätt position. Håll
snabbkopplingen på plats och använd en 3 mm insexnyckel för att dra åt justerskruven (D) på drivsidan av cykeln. När den här
skruven är tätt, stäng spaken igen (15-20 Nm) på axeln på den icke-drivande sidan.
VARNING! Det är viktigt att komma ihåg att bara en halv vridning av skruven kan göra skillnaden mellan en korrekta och en felaktiga
låsning på axeln. Använd inga verktyg för att stänga eller öppna snabbkopplingen. Om axeln inte är korrekt inställd kan hjulet plöts-
ligt och oväntat falla av cykeln, vilket leder till olycka, personskada eller i värsta fall dödsfall.
INNAN CYKLING:
°
Kontrollera att axeln är ordentligt fastsatt.
°
Kontrollera monteringen av hjulet innan du kör. Lyft på cykeln och tryck till nedåt på toppen av hjulet. Skaka hjulet för att se
till att hjulet är ordentligt fastsatt. Hjulet ska inte lossna eller röra sig. Om du är osäker, Upprepa installationsproceduren
enligt ovan.
°
Öva genom att montera axel tills du får rätt stängningskraft med lätthet. Om du är osäker på hur det ska sitta, eller
användning av den genomgående axeln, var god kontakta din återförsäljare eller en specialiserad tekniker för hjälp
eller rådgivning.
®
1,0
®
®
E
F
Axeln passar till:
142 mm M12xP1.0 mm
142 mm
142 mm M12xP1.5 mm
142 mm M12xP1.75 mm
148 mm M12xP1.0 mm
148 mm M12xP1.5 mm
148 mm
148 mm M12xP1.75 mm
