Návod na inštaláciu
Adaptér ťažného zariadenia Hamax pre 12 mm pevnú os pre náboj
VAROVANIE: Pred použitím tohto výrobku si pozorne prečítajte návod na inštaláciu.

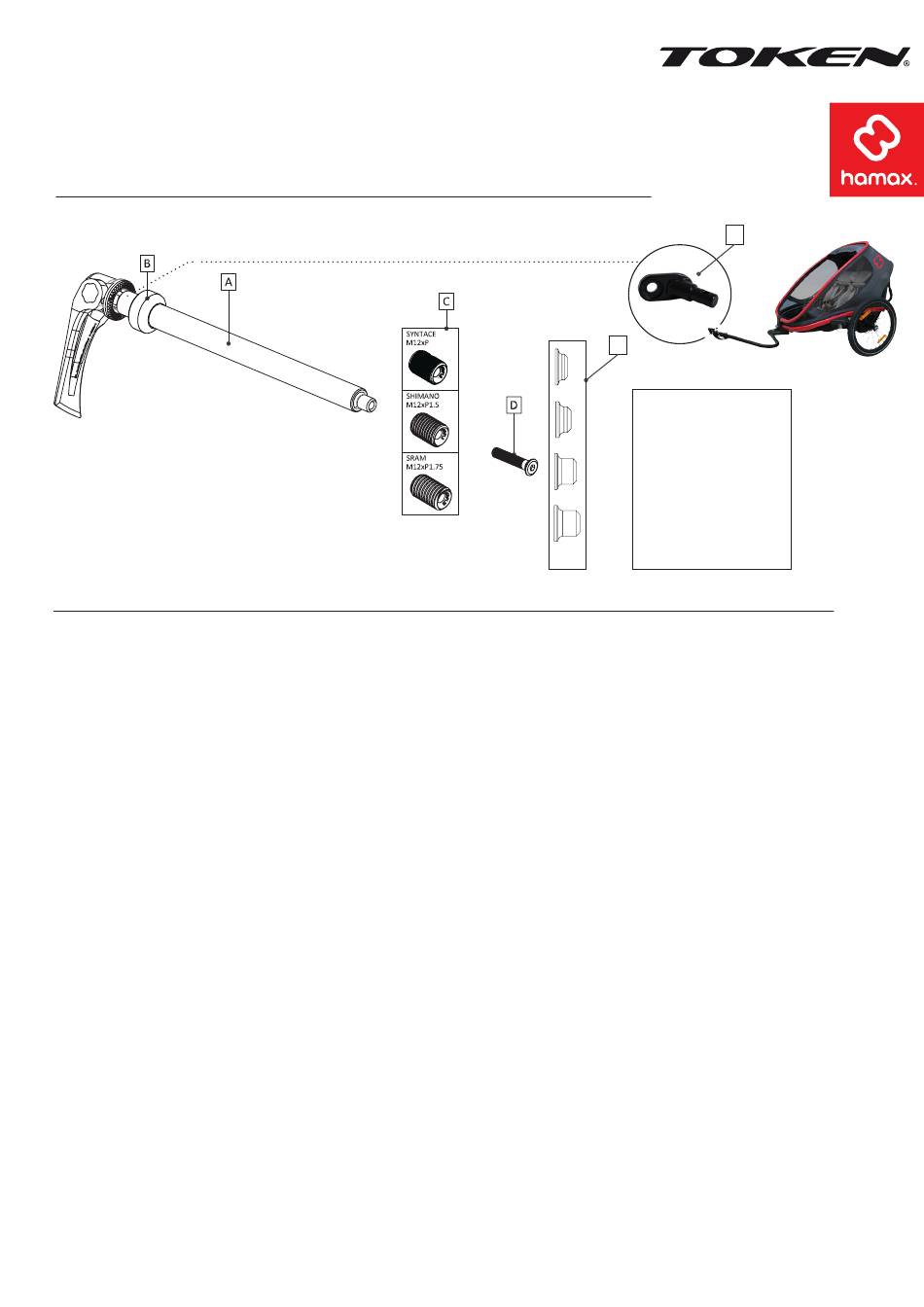

A. Pevná os pre náboj
B. Podložka
C. Závit (M12 xP1.0-SYNTACE®/M12xP1,5 SHIMANO®/M12xP1,75-SRAM®)
D. Nastavovacia skrutka páčky
E. Ťažné zariadenie Hamax
F. 4 rôzne distančné podložky
1. Identifikujte, ktorá pevná os pre náboj sa hodí pre váš bicykel odmontovaním existujúcej osi podľa príručky používateľa bicykla.
Všimnite si značku, priemer, dĺžku a stúpanie závitu. Zvoľte si odpovedajúcu závitovú vložku (C) a dištančnú podložku (F) pre váš
rám a pevnú os. Naskrutkujte závitovú vložku na koniec pevnej osi. Zabezpečte, aby boli symboly vnútri závitovej vložky viditeľné
aj po pripojení, t. j. aby nesmerovali k pevnej osi.
2. Pripojte závesné zariadenie (E) prívesu a zasuňte pevnú os cez náboj. Ak používate rám Syntace ®, nezabudnite
pred montážou nasunúť podložku (B) na pevnú os.
3. Skontrolujte, či je páčka v otvorenej polohe a otáčajte ju v smere hodinových ručičiek, aby ste utiahli pevnú os k rámu. Uťahovacia
sila by mala byť 6-7 Nm.
4. Úplne zatvorte páčku. Teraz musí byť umiestnená v uhle 90o k pevnej osi. Na jej bezpečné zatvorenie je potrebné silné pritlačenie
(15-20 Nm). Ak sa páčka nedá úplne zatvoriť, NIE JE to zabezpečené. Zabezpečte, aby s páčka NEDOTÝKALA rámu.
5. V zatvorenom stave je odporúčaná poloha páčky pevnej osi v uhle 45o medzi podporou sedadla a podporou reťaze.
6. Ak máte akékoľvek problémy s montážou, otvorte páčku a uvoľňujte pevnú os, kým nenájdete správnu polohu.
Držte páčku na mieste a použite 3 mm inbusový (šesťhranný) kľúč na utiahnutie nastavovacej skrutky páčky (D) na strane pohonu
bicykla. Keď je táto skrutka utiahnutá, znovu zatvorte páčku (15-20 Nm) pevnej osi na tej strane bicykla, kde nie je pohon.
VAROVANIE! Je dôležité si zapamätať, že otočenie skrutky len o polovicu otočenia môže vytvoriť rozdiel medzi správnou a nesprávnou
silou zatvorenia pevnej osi. Na otváranie a zatváranie páčky nepoužívajte žiadne nástroje. Ak nie je pevná os správne nastavená,
koleso môže náhle a neočakávane odpadnúť z bicykla a zapríčiniť nehodu, úraz alebo usmrtenie.
PRED JAZDOU:
○ Skontrolujte, či je pevná os riadne upevnená.
○ Pred jazdou skontrolujte inštaláciu vášho kolesa. Zdvihnite bicykel a prudko udrite rukou zhora po kolese.
Potraste kolesom a ubezpečte sa, že je riadne upevnené. Koleso nesmie vypadnúť a ani sa nesmie hýbať. Ak si nie ste istí,
zopakujte vyššie uvedený postup inštalácie.
○ Cvičte používanie pevnej osi dovtedy, kým ľahko nedosiahnete správnu silu zatvárania. Ak máte akékoľvek pochybnosti
o správnom utiahnutí alebo použití pevnej osi, požiadajte o pomoc alebo radu svojho predajcu
alebo špecializovaného mechanika.
®
1,0
®
®
E
F
Pevná os pre:
142 mm M12xP1,0 mm
142 mm
142 mm M12xP1,5 mm
142 mm M12xP1,75 mm
148 mm M12xP1,0 mm
148 mm M12xP1,5 mm
148 mm
148 mm M12xP1,75 mm
