Serieller Anschluss - Lexicon MX200 Bedienungshandbuch

Setup
angeschlossen ist, soweit auf, bis das
Rote Eingangs-Balkendiagramm LED
nur gelegentlich blinkt. Leuchtet das
Rote Eingangs-Balkendiagramm LED
weiter, wird ein zu starkes Signal an den
MX200 gesendet; verringern Sie Aux
Master oder Aux Send auf dem Mixer.
9. Drehen Sie den Aux Return auf die 12
Uhr Position, oder die Eingangs-Fader
auf die 0dB Positionen, wenn Sie diese
Verbindung gewählt haben.
10.Um den Effekt auf das Signal zu
verstärken oder zu reduzieren, justieren
Sie den Aux Send Pegel auf dem
Kanal, den Sie verändern möchten.

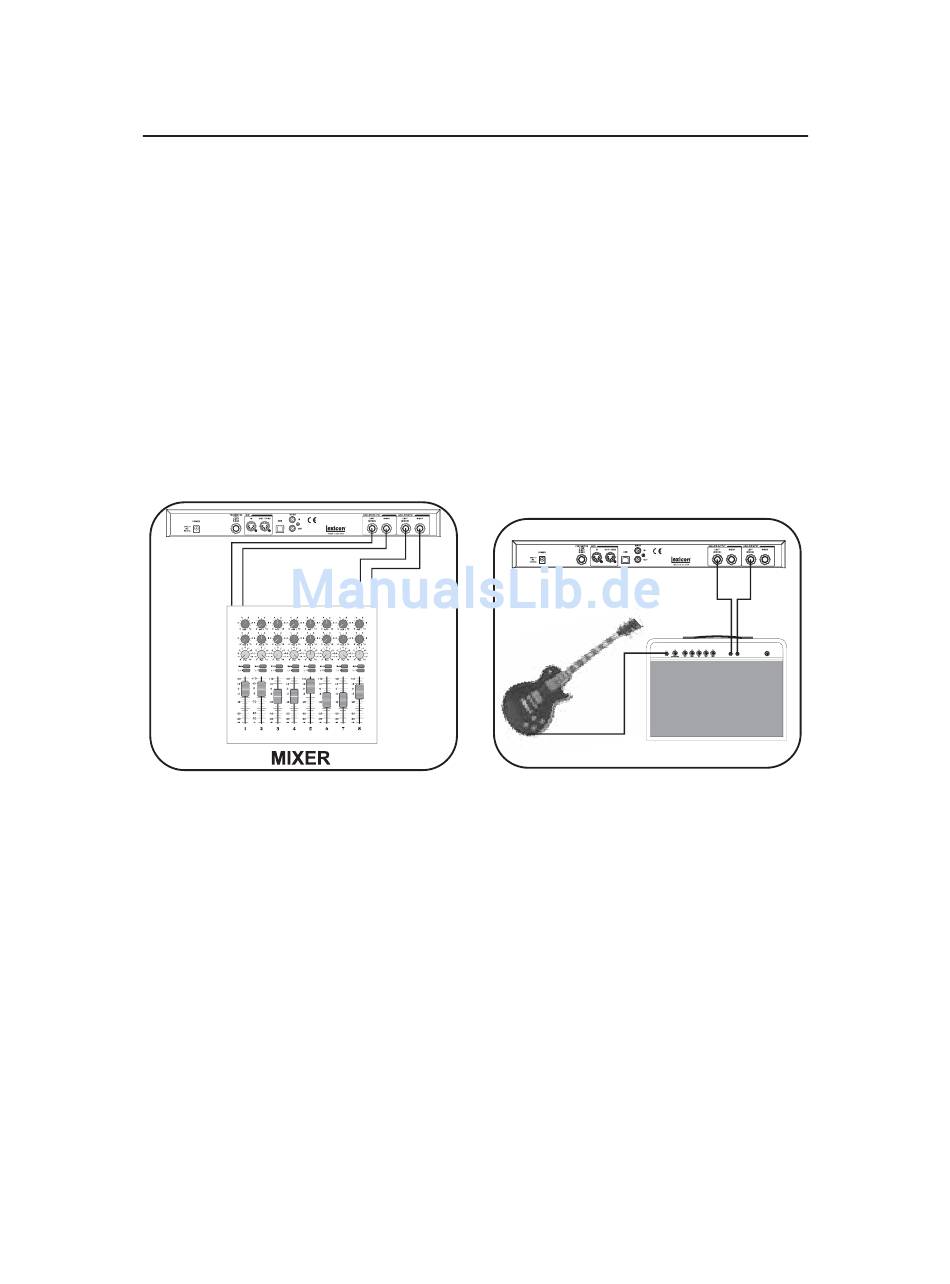

Mixer - Dual Mono Setup
Aux Aux
Return 1 Return 2
Dieses Setup gilt für Mixer mit zwei (oder
mehr) Aux Sends und Returns. Es benutzt
die zwei Effektbereiche des MX200 als zwei
separate Effekte mit separaten Mono-Aus-
gängen oder gemeinsamen Stereo-Ausgang.
1. Wählen Sie mit der Routing-Taste
Routing 1 oder 4.
2. Schließen Sie Aux 1 Send an den
Linken Eingang des MX200 an.
3. Schließen Sie Aux 2 Send an den
Rechten Eingang des MX200 an.
4. Für Mono schließen Sie den linken und
rechten Ausgang des MX200 an Aux
Returns 1 und 2 des Mixers an, für
Stereo an Stereo Aux L/R Returns.
5. Drehen Sie die Drehknöpfe Mix 1 und
Mix 2 so weit wie möglich im
Uhrzeigersinn (Wet).
8
6. Stellen Sie den Eingangs-Drehknopf
des MX200 auf die 12 Uhr Position.
7. Stellen Sie die Aux Return Pegel des
Mixers auf die 12 Uhr Position.
8. Drehen Sie Aux Send 1 und 2 am Mixer
für die gewählten Kanäle auf, so dass
die roten Eingangs-Balkendiagramm
LED nur ab und zu mit dem Signal
aufleuchten (eventuell muss über den
Eingangs-Drehknopf des MX200
nachjustiert werden).
9. Die Effektstärke können Sie über die
Aux Send Pegel auf den gewählten
Mixerkanälen regeln.

Serieller Anschluss

Guitar - Effects Loop Setup
Aux Aux
Send 1 Send 2
1. Wählen Sie mit der Routing-Taste
Routing 2 (Sie können auch mit den
anderen Routings experimentieren).
2. Schließen Sie die Gitarre an den
Eingang des Verstärkers.
3. Verbinden Sie den Effects Loop Send
oder Preamp Out mit dem Eingang
Links des MX200.
4. Verbinden Sie den Ausgang Links des
MX200 mit dem Effects Loop Return
oder Power Amp In des Verstärkers.
5. Stellen Sie die Mix 1 und Mix 2-
Drehknöpfe auf die 12 Uhr Position.
6. Stellen Sie den Eingangspegel
so ein, dass das rote Eingangs-
Balkendiagramm LED nur ab und
zu mit dem Signal aufleuchtet.
7. Benutzen Sie die Drehknöpfe Mix 1 und
Mix 2, um den Effektpegel zu justieren.
Power Amp Preamp
In Out
VERSTÄRKER
