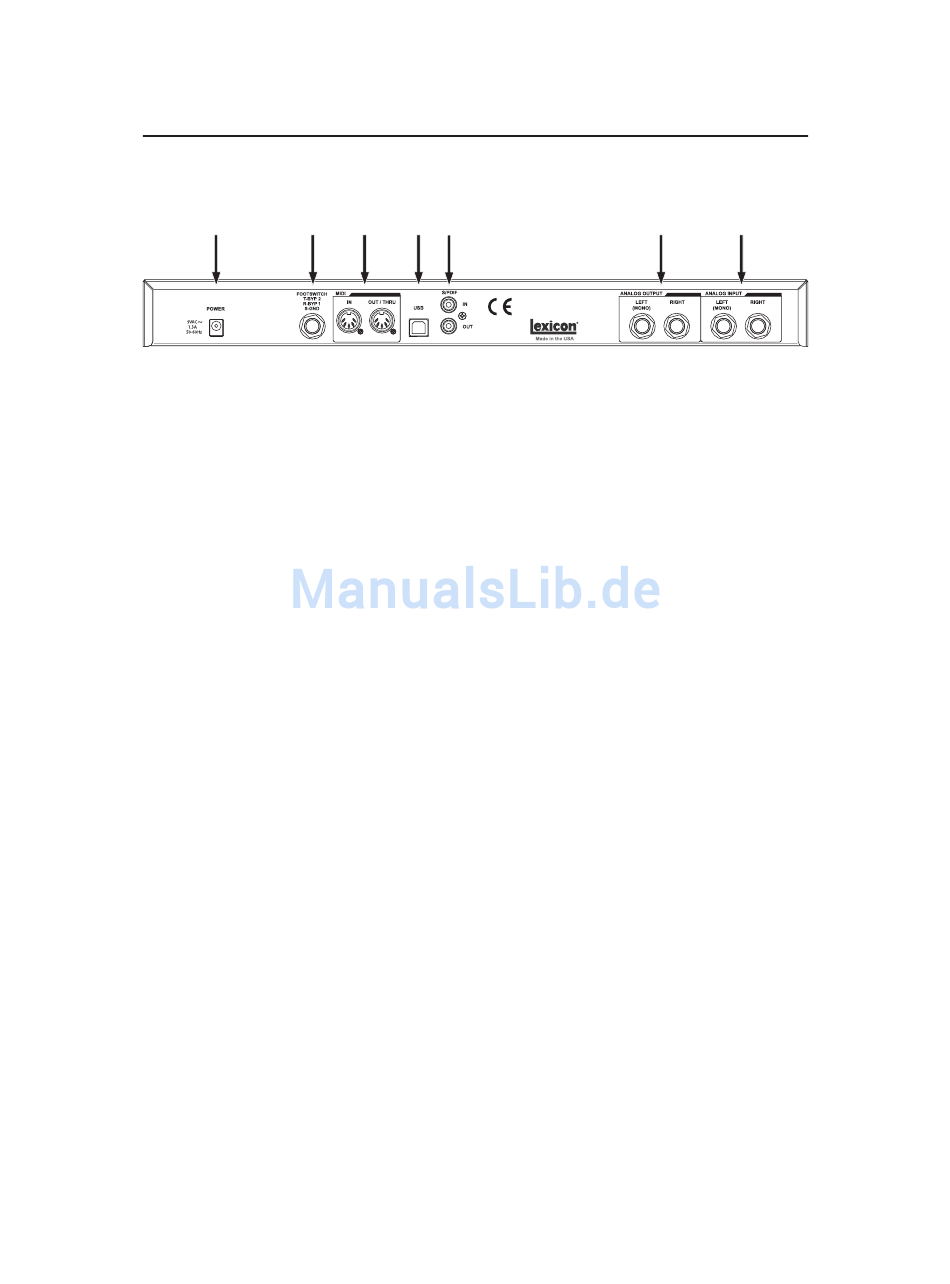

Ansicht - Rückseite
1
2 3
1. Stromanschluss (Power)
Schließen Sie hier nur das beiliegende
Harman Pro PS0913B Netzteil an.
2. Eingang Fußschalter (Footswitch)
An diese TRS-Buchse kann ein optionaler
2-Tasten Fußschalter zur unabhängigen
Bypass-Regelung von P1 und P2
angeschlossen werden. Benutzen Sie den
®
Lexicon
LEX-DFS oder einen 2-Tasten
Fußschalter, der wie folgt verdrahtet ist:
Tip
= Bypass 2
Ring
= Bypass 1
Sleeve = Erdung
3. MIDI In, Out/Thru
Ermöglichen MIDI-Betriebsfunktionen. Für
MIDI IN und MIDI OUT/THRU sind zwei
5-Pin DIN MIDI-Stecker lieferbar. (Eine
Tabelle zur MIDI-Implementierung finden
Sie auf Seite 37.)
4. USB Port
Ermöglicht die Kommunikation mit einem
Computer für den Einsatz der MX-Edit
Software und dem MX200 Plug-in Fenster
über ein Standard USB-Kabel. Wenn der
MX200 über USB an einen Computer
angeschlossen ist, wird kurz US im
Programmdisplay angezeigt.
5. S/PDIF Digital In/Out
Digitaler Eingang akzeptiert 44,1kHz/
48kHz Signale. Wenn der digitale Eingang
S/PDIF ausgewählt und aktiv ist, leuchtet
das Digital In LED auf der Fronttafel.
6
4
5
Wichtig: Wir empfehlen, kein digitales
Gerät an den S/PDIF Eingang des MX200
anzuschließen, das mit irgendeiner anderen
Abtastrate sendet (z. B. 96kHz). Dies könnte
unvorhersehbare Leistungsmerkmale zur
Folge haben. Stellen Sie sicher, dass das
Gerät, das Sie an S/PDIF In des MX200
anschließen, als Clock Master definiert ist
(wenn diese Option verfügbar ist) und aus-
schließlich mit einer Abtastrate von 44,1kHz
oder 48kHz sendet. Wenn Sie das S/PDIF
Kabel abziehen müssen, ist es wie bei jedem
anderen Anschluss empfehlenswert, zu den
analogen Eingängen (siehe Digitalen
Eingang wählen im Abschnitt Utility) zu
wechseln oder beide Prozessoren zu über-
brücken, bevor Sie das Kabel abziehen.
6. Symmetrische analoge
Leitungsausgänge
Links und Rechts RF-gefilterte 1/4"
symmetrische/unsymmetrische TRS-
Leitungsausgänge sind servo-symmetriert,
so dass beim Gebrauch unsymmetrischer
Anschlüsse kein Signalverlust entsteht.
TM
Um den Linken Ausgang (Left) als
Gesamt-Mono des linken und rechten
Signals zu verwenden, schlagen Sie bitte
im Abschnitt Utility unter Stereo/Mono
Ausgangsmodus auf Seite 24 nach.
7. Symmetrische analoge
Leitungseingänge
Links und Rechts aktive analoge 1/4"
symmetrische TRS-Eingänge. Wenn
nur ein einzelner Stecker an den linken
Eingang angeschlossen ist, wird das
Signal gespalten und an den linken und
den rechten Eingangspfad gesendet.
6
7
