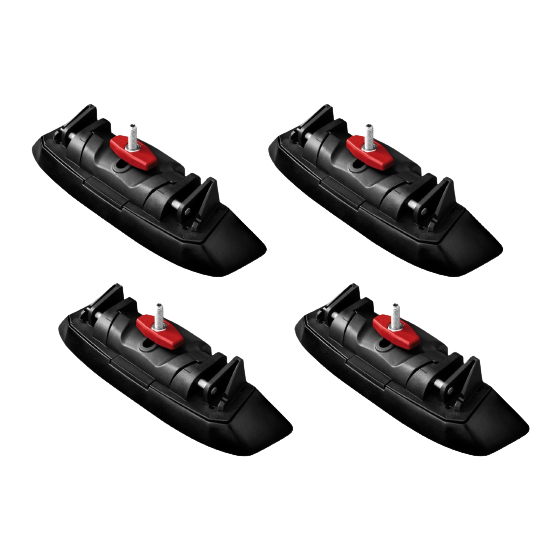

Whispbar K337W Fitting Kit Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 8D
x 1
x 1
x 4
1
Fitting Kit
x 4
K337W
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K337W Fitting Kit
Inhaltszusammenfassung für Whispbar K337W Fitting Kit

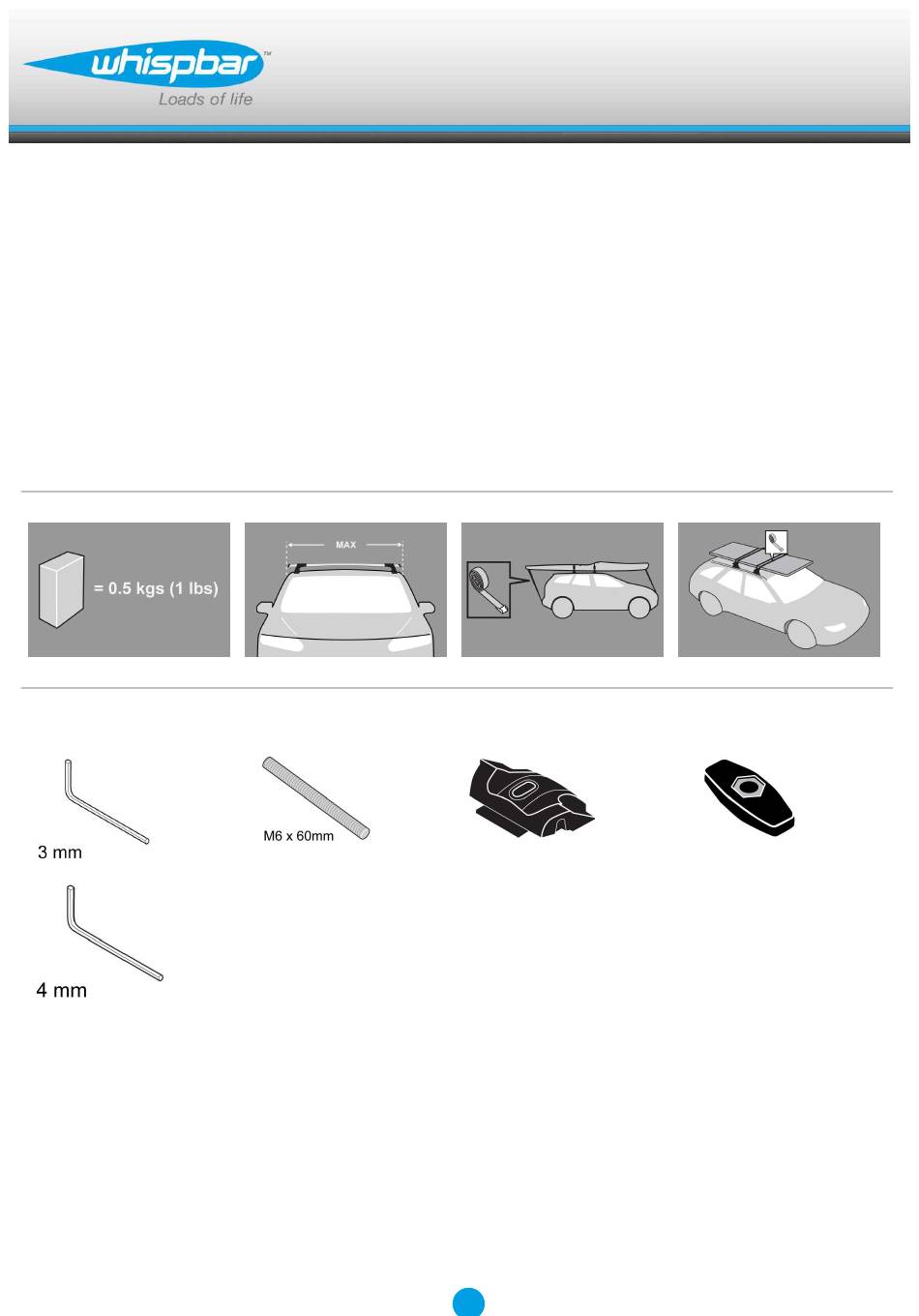

- Seite 1 K337W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 8D...
- Seite 11 Fitting Kit K337W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
- Seite 12 Fitting Kit K337W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 13 Fitting Kit K337W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen.
- Seite 14 Fitting Kit K337W Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Montage bei allen Beinen wiederholen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. BEFESTIGUNG AUSSCHLIESSLICH AM FORD TERRITORY Wählen Sie die Position auf dem Fahrzeugdach sorgfältig aus.
- Seite 15 Fitting Kit K337W BEFESTIGUNG AUSSCHLIESSLICH AM PEUGEOT UND FIAT Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. MONTAGE FÜR ALLE FAHRZEUGE Querträger auf die Gewindestifte stecken. Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen.
- Seite 16 Fitting Kit K337W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 17: Sicherheitshinweise & Tipps
Fitting Kit K337W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 18 Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...
