Seite 1 CONDITIONNEUSES SOUS VIDE A CLOChE VAKUUMK AMMER-VERpACKUNGSGERÄT ENVASADORAS AL VACÍO DE CAMpANA Sede legale e amministrativa: ORVED S.p.A. con SOCIO UNICO Via dell’Artigianato, 30 - 30024 MUSILE DI PIAVE (VE) ITALY - Tel.: ++39 0421 54387 / Telefax: ++39 0421 333100...
Seite 3: Inhaltsverzeichnis
5.4 Nozioni sull’olio della pompa e sulle temperature di confezionamento dei prodotti ..........20 5.5 Nozioni sulle buste sottovuoto ................................. 20 5.6 Nozioni sui contenitori sottovuoto ..............................21 5.7 Nozioni sulla conservazione sottovuoto dei cibi ........................21 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 4 8.1.6 Deumidificazione dell’olio della pompa ........................... 34 8.1.7 Periodi di inattività ................................... 34 8.1.8 Malfunzionamento .................................. 34 8.2 Manutenzione periodica programmata ............................35 8.3 Guida ricerca guasti ....................................36 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 5 14 DATI TECNICI ............................50 14.1 Evox 30 con pompa da 12 m³/h ..............................50 14.2 Evox 30 con pompa da 8 m³/h ................................ 51 15 RICAMBI ............................52 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 6: Dichiarazione Di Conformità Ce
• Nel ringraziarLa per la preferenza accordata, ORVED S.p.A. è lieta di annoverarLa tra i suoi affezionati Clienti e confida che l’uso di questo macchinario sia per Lei motivo di piena soddisfazione. • Il presente Manuale di Uso serve da riferimento per una guida corretta ed una rapida identificazione della macchina in tutte le sue parti e versioni.
Seite 7 Utente Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 8: Norme Generali Di Sicurezza E Prevenzione Infortuni
USTIONI Segnala il pericolo di bruciature nel caso si venga a contatto con superfici molto calde. NOTA Segnala consigli per l’utilizzo ed altre informazioni utili. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 9: Uso Conforme Della Macchina
(vuoto e saldatura) ogni 60 secondi. Non è consentito l’uso dell’apparecchio con modalità o per finalità diverse da quelle indicate da ORVED S.p.A. nel presente manuale. L’uso conforme dell’ apparecchio comprende anche l’osservanza e la conoscenza delle avvertenze e degli avvisi contenute nel presente manuale d’istruzione, nonché...
Seite 10: Pericoli Derivanti Dalla Presenza Di Elementi Scaldanti (Barra/E Saldante/I)
• Eventuali danni devono essere riparati esclusivamente da personale qualificato. 1.4.7 MODIFIChE ALL’AppARECChIO pERICOLO! • Non apportare alcuna modifica o cambiamento sulla macchina senza l’ autorizzazione di ORVED S.p.A.. • Sostituire immediatamente tutti i pezzi deteriorati, usurati o danneggiati (la sostituzione deve essere eseguita da per- sonale qualificato). • Utilizzare unicamente pezzi di ricambio originali. 1.4.8 pREVENZIONE INCENDI pERICOLO! • Mantenere le aperture di ventilazione libere (distanza dalle parti circostanti di almeno 10 cm). • Non posizionate la macchina in prossimità di prodotti infiammabili. pERICOLO! • Pericolo di bruciature: nel caso si utilizzino prodotti disinfettanti a base alcolica o infiammabili, ventilare l’am- biente. Non avvicinare fiamme aperte alla macchina! Non fumare! Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 11: Pulizia E Smaltimento Della Macchina
La macchina è dotata di fusibili di protezione contro sovraccarichi e corto circuiti. 1.5.5 COpRIVENTOLA pER pOMpA VUOTO La pompa vuoto è dotata di una copertura di protezione che impedisce il contatto con la ventola di raffreddamento. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 12: Igiene
• Spegnere la macchina mediante l’interruttore generale e togliere la spina dalla presa di corrente. • Rispettate le manutenzioni programmate e gli intervalli previsti dal presente manuale. Ritardi o mancata manutenzione possono causare interventi di riparazione costosi. • Utilizzate esclusivamente ricambi, oli e lubrificanti originali ORVED S.p.A. • Utilizzate utensili in buono stato; non abbandonate utensili all’interno della macchina dopo il lavoro. • Non eseguite mai interventi per i quali è richiesto ed indicato l’intervento un tecnico qualificato da parte di un centro di assistenza autorizzato. • Fate eseguire gli interventi esclusivamente da centri di assistenza tecnica autorizzati da ORVED S.p.A. • Dispositivi di sicurezza, disattivati o smontati temporaneamente da un tecnico qualificato per eseguire un intervento di manutenzione, devono essere ripristinati a fine intervento e la loro efficienza e funzionalità verificata. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 13: Informazioni Generali
• I disegni, le tabelle e quant’altro contenuto nel presente Manuale d’Uso e manutenzione sono di natura riservata e, per questo, non è consentita la riproduzione parziale o completa di informazioni a terzi senza l’autorizzazione di ORVED S.p.A. • In base alla propria politica di continuo miglioramento della qualità la Ditta Costruttrice si riserva il diritto di apportare tutte le modifiche che riterrà...
Seite 14: Identificazione Dell'apparecchio
ORVED S.p.A. con Socio Unico Via dell'Artigianato, 30 - 30024 MUSILE DI PIAVE (VE) TEL.: 0039/0421/339030 - FAx: 0039/0421/334471 Type: Year: Voltage: Frequency: Power: Serial no. Mass: Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 15: Garanzia
ORVED riconoscerà reclami per indennizzi di altro genere. c) La resa dei pezzi contestati e/o difettosi è prevista presso la sede ORVED e tutte le spese di trasporto per la consegna dei pezzi sono a totale carico del Cliente.
Seite 16: Consigli Per La Salvaguardia Dell'ambiente
• Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo apparecchio, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti o il rivenditore presso il quale l’apparecchio è stato acquistato. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 17: Movimentazione E Disimballo
NUTENZIONE”. Il cambio dell’olio deve essere eseguito da personale autorizzato e specializzato, rispettando le istruzioni e le prescrizioni del presente manuale. • Un ciclo di deumidificazione, seguendo il capitolo “FUNZIONAMENTO”. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...

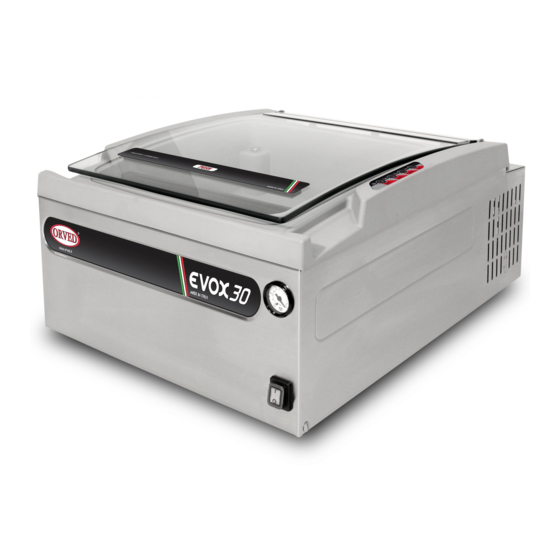

Seite 18: Prima Di Utilizzare Evox 30
Pannello comandi Coperchio della camera a vuoto in vetro temperato Camera a vuoto Barra saldante Interruttore di accensione “ON/OFF” Vuotometro Ripiani per riduzione volume da aspirare Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 19: Nozioni Sulle Possibili Modalità Operative
5.3.3 VUOTO IN BUSTE pOSIZIONATE ALL’ESTERNO DELLA CAMERA A VUOTO (§ 7.3.3) EVOX 30 permette di realizzare il vuoto in buste posizionate all’esterno della camera a vuoto, permettendo in tal modo di confezionare prodotti la cui dimensione eccede quella della camera a vuoto.
Seite 20: Nozioni Sull'olio Della Pompa E Sulle Temperature Di Confezionamento Dei Prodotti
• BUSTE pER COTTURA (in OpA/pp): si differenziano dalle buste per conservazione per lo strato sigillante, che è in po- lipropilene. Sono lisce e lucide, presentano normalmente uno spessore di 75-85 micron. Sono indicate per la conservazione e soprattutto per la cottura sottovuoto. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 21: Nozioni Sui Contenitori Sottovuoto
• È buona regola riempire le buste con il prodotto da confezionare per circa i 2/3 del loro volume. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 22: Tempi Di Conservazione Indicativi
• Insalate fresche: fino a 12 giorni • Formaggi freschi: fino a 20 giorni • pesci freschi: fino a 7 giorni • Carni fresche: fino a 15 giorni Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 23: Preparazione
6) Appoggiate la busta sulla griglia, in posizione centrata sulla barra saldante , in modo che il lembo aperto risulti sporgente di circa 2 cm rispetto alla barra stessa. 2 cm Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 24 2) Le valvole dei coperchi, devono essere predisposte in modo da permettere l'aspirazione dell'aria dall'interno del contenitore: preparare un contenitore oppure un coperchio sottovuoto con valvola aperta , in modo tale da permettere l’aspirazione dell’aria dall’interno del contenitore. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 25: Funzionamento
(IMpOSTAZIONE DI FABBRICA): Ciclo vuoto per buste secondo modalità “conser- vazione” ACCESI: Ciclo vuoto per buste secondo modalità “cottura” Altre funzioni del tasto VAC: • Premuto per 5 secondi, attiva il ciclo di deumidificazione dell’olio della pompa. Tutti i LED lampeggiano. • Premuto all’accensione della macchina, attiva la taratura del sensore vuoto. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 26 60-70 micron. – START/STOp. Tasto di avvio ed interruzione ciclo. Avvia il ciclo oppure interrompe il ciclo in corso con rientro immediato dell’aria nella camera a vuoto. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 27: Impostazioni Di Fabbrica
Il ciclo può essere interrotto anticipatamente premendo il tasto STOp. In questo caso, l’apparecchio in- terrompe immediatamente il ciclo e la camera viene decompressa. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 28: Esecuzione Del Vuoto All'interno Di Contenitori, Con Posizionamento All'interno Della Camera A Vuoto
Verificate la tenuta del coperchio. Al termine del ciclo, un segnale acustico avvisa che la mac- china è nuovamente pronta all’uso. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 29: Esecuzione Del Vuoto All'interno Di Contenitori, Con Posizionamento All'esterno Della Camera A Vuoto
Verificate la tenuta del coperchio. Al termine del ciclo, un segnale acustico avvisa che la macchina è nuo- vamente pronta all’uso. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 30: Esecuzione Del Vuoto In Buste Goffrate Posizionate All'esterno Della Camera A Vuoto
Al termine del ciclo, un segnale acustico avvisa che la macchina è nuovamente pronta all’uso. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 31: Altre Funzioni E Segnalazioni Allarme
è stata superata la soglia massima ammissibile di cicli di lavoro. Il tecnico che effettuerà il cambio dell’olio, provvederà a disattivare l’allarme. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 32: Manutenzione Ordinaria
8.1.2 pULIZIA SUpERFICI ESTERNE SCOCCA Le superfici esterne di EVOX 30, in acciaio inox, vanno pulite con un panno morbido o una spugna e un detergente neutro seguendo la direzione della satinatura. Si raccomanda di non servirsi di pagliette inox, raschietti o sostanze abrasive, acide o aggressive che potrebbero danneg- giare irrimediabilmente le superfici inox.
Seite 33: Pulizia Camera A Vuoto
Con cadenza mensile, si consiglia di effettuare una pulizia della superficie della barra saldante in modo da rimuovere residui che potrebbero deteriorare la qualità della sigilla- tura delle buste. Fig. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 34: Deumidificazione Dell'olio Della Pompa
Inoltre, controllate che la guarnizione del coperchio sia ben inserita e che la barra saldante sia corretta- mente innestata sui due perni. Se, dopo aver effettuato i controlli suggeriti, EVOX 30 continua a non funzionare, scollegate l’apparecchio dalla rete elettrica e chiamate il Rivenditore o il centro assistenza autorizzato, comunicando il numero di matricola della macchina.
Seite 35: Manutenzione Periodica Programmata
Effettuare il cambio dell’olio pompa (chiamare lunghi di inattività servizio assistenza specializzato). Annualmente Cerniere coperchio Ingrassare perni con grasso idoneo e certificato per uso alimentare (chiamare servizio assistenza specializzato). Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 36: Guida Ricerca Guasti
5000 cicli di pompa. peggiano per 3 secondi ed è udibile funzionamento. un segnale acustico (Beep lungo). Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 37 Installatore Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 38: Norme Di Installazione
Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 39: Installazione
• Assicurate la necessaria ventilazione della macchina, lasciando almeno 10 cm di spazio libero intorno a tutto l’apparecchio. I fori di ventilazione devono rimanere liberi e non ostruiti, al fine di mantenere la temperatura della pompa a livelli normali. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 40 • Accertatevi che il cavo di alimentazione non entri in contatto con liquidi di qualsiasi tipo, oggetti taglienti o caldi e sostanze corrosive. • Non permettete che bambini o animali giochino con il cavo di alimentazione. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 41 (dipendente dall’altitudine del luogo), accendendo la macchina e premendo contemporaneamente il tasto VAC. Rilasciatelo dopo 2 secondi e chiudete il coperchio. • Verificare gli assorbimenti con un amperometro. • Eseguire almeno un ciclo completo di confezionamento sottovuoto per buste (§ 7.3.1). • Informare il cliente dell’esatto utilizzo della apparecchiatura con specifico riferimento all’uso e alle necessità del cliente stesso. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 42: Manutenzione
11.2 SOSTITUZIONE DEL TEFLON DI COpERTURA DELLA BARRA SALDANTE 1) Estrarre la barra saldante alzandola orizzontalmente alle due estremità (Fig. 1). 2) Rimuovere il nastro di teflon (marrone) (Fig. 2). Fig. 2 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 43: Sostituzione Dell'olio Della Pompa
4) Rimuovere i ripiani in PE dalla vasca (Fig. 5). 5) Smontare il pannello posteriore, svitando le viti con l’ausilio di una chiave esagonale (Fig. 6-7-8). Fig. 5 Fig. 6 Fig. 7 Fig. 8 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 44 (Fig. 11). Con la stessa chiave esagonale, svitare il tappo di scarico e far defluire l’olio nel contenitore attendendo circa 10 minuti. Fig. 10 Fig. 11 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 45: Sostituzione Del Filtro Disoleatore
3) Posizionare il nuovo filtro con l’o-ring, avvitare con la pinza il tappo nuovo in dotazione al filtro. 4) Richiudere l’apparecchio seguendo i passaggi descritti ai punti 11-12 del § 11.3. Fig. 13 Fig. 14 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 46: Sostituzione Dell'otturatore Pompa
6) Riposizionare il blocco di aspirazione e serrare le due viti di bloccaggio (Fig. 1). 7) Richiudere l’apparecchio seguendo i passaggi descritti ai punti 11-12 del § 11.3. Fig. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 47: Pulizia Del Serbatoio Olio
3) Inserire la nuova guarnizione premendola fino in fondo alla cava, tagliarla a misura con il cutter (Fig. 7). 4) Eseguire un ciclo di vuoto per assestare la guarnizione nella sede. Fig. 7 Fig. 6 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 48: Schema Elettrico
EV1 ELETTROVALVOLA 3VIE 230V AC, ATTIVAZIONE BARRA S. EV2 ELETTROVALVOLA 2VIE Ø11 230V AC, RIENTRO ARIA SCHEDA COMANDI 4 TASTI SCHEDA POTENZA J084 230/115V CAMERA A VUOTO MODULO TRASDUTTORE DI PRESSIONE B063_2 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 49: Guida Alla Risoluzione Di Eventuali Problemi
Non si riesce a fare il vuoto nei • Coperchio mal posizionato. • Riposizionare e poi fare il vuoto effettuando una contenitori. leggera pressione sul coperchio. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 50: Dati Tecnici
SW40 (specifico per pompe vuoto) Carica olio pompa vuoto: 0,35-0,40 dm³ Contenitori per sottovuoto: Vuotobox Ø270 mm, Conserbox 0,7 e 1,4 lt, vasi Bormioli fino 1 lt. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 51: Evox 30 Con Pompa Da 8 M³/H
SW40 (specifico per pompe vuoto) Carica olio pompa vuoto: 0,20 dm³ Contenitori per sottovuoto: Vuotobox Ø270 mm, Conserbox 0,7 e 1,4 lt, vasi Bormioli fino 1 lt. Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 52: Ricambi
RICAMBI 15. RICAMBI Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 53 1602020 1602020 22 Adesivo "PUSH" 1601940 1601940 23 Interruttore generale 1601637 1601637 24 Vuotometro Ø40 1100027 1100027 25 Trasformatore saldatura 1400721 1400721 26 Pistone assemblato 1602044 1602044 Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 54 Dati Rivenditore: Nome: ___________________________________________________________________________________ Indirizzo: _________________________________________________________________________________ Telefono: _________________________________________________________________________________ ____________________________________________________________________________________ Fax: DATI COSTRUTTORE: ORVED S.p.A. con SOCIO UNICO Tel.: 0039 0421 54387 • Fax: 0039 0421 333100 • E-mail: orved.ve@tin.it • http: www.orved.it Centro di Assistenza più vicino raccomandato: Nome: ___________________________________________________________________________________ Indirizzo: _________________________________________________________________________________ Telefono: _________________________________________________________________________________ ____________________________________________________________________________________ Fax: Rev. 02 - 09/2013 - Cod. 1501114 - Manuale d’uso confezionatrici sottovuoto evox 30...
Seite 55 30 ENGLISh...
Seite 57 5.4 Notions regarding the pump oil and the packaging temperatures of the products ............74 5.5 Notions on vacuum bags ..................................74 5.6 Notions on vacuum containers .................................75 5.7 Notions on preservation of vacuum packed foodstuff ......................75 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 58 8.1.6 Oil pump dehumidification ..............................88 8.1.7 Downtime ....................................88 8.1.8 Malfunctioning ................................... 88 8.2 Scheduled routine maintenance ..............................89 8.3 Troubleshooting guide ..................................90 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 59 14.1 Evox 30 provided with 12 m³/h vacuum pump ........................103 14.2 Evox 30 provided with 8 m³/h vacuum pump ........................104 15 SpARE pARTS ............................106 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 60: Ce Declaration Of Conformity
FOREWORD • Thank you for your purchase. ORVED S.p.A. is pleased to consider you part of its loyal Customers and is confident that this machine shall provide your complete satisfaction. • This User Manual is used as a reference guide for correct and rapid identification of all the machine parts in any version.
Seite 61 User Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 62: General Safety Standards And Accident Prevention
RISK OF BURNS Indicates the risk of burns if contact is made with very hot surfaces. NOTE Indicates recommendations for use and other useful information. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 63: Compliant Use Of The Machine
(vacuum and seal) being performed every 60 seconds. It is prohibited to use the machine in a manner or for a purpose other than those indicated by ORVED S.p.A. in this ma- nual. Proper use of the machine also includes compliance and awareness of the instructions and warnings contained in this instruction manual, as well as the timely implementation of all inspections, servicing and cleaning of the machine.
Seite 64: Hazards Deriving From The Presence Of Heating Elements (Sealing Bars)
1.4.7 MODIFYING ThE AppLIANCE DANGER! • Do not alter the machine in any way without approval from ORVED S.p.A. • Immediately replace all deteriorated, worn or damaged parts (qualified personnel must replace these parts). • Only original spare parts are to be used. 1.4.8 FIRE pREVENTION DANGER! • Keep the vents free from obstacles (at least 10 cm away from any surrounding obstacle). • Do not place the machine close to flammable products DANGER! • Risk of burns: ventilate the environment if alcohol-based or flammable disinfectants are used. Keep open flames away from the machine! Do not smoke! Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 65: Cleaning And Disposing Of The Machine
The machine has safety fuses to prevent overloads and short-circuits. 1.5.5 FAN COVER FOR ThE VACUUM pUMp The vacuum pump has a safety cover that prevents contact with the cooling fan. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 66: Hygiene
• Only use original ORVED S.p.A. spare parts, oils and lubricants. • Use tools that are in good condition; do not leave tools inside the machine after use. • Never intervene when the operations to be performed require a qualified technician from an authorized after-sales centre. • The operations must only be performed by Technical Support Centres authorised by ORVED S.p.A.. • Any safety devices that are temporarily disabled or removed by a qualified technician for maintenance to be performed, must be restored once the intervention is complete and their efficiency and functionality must be verified. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 67: General Information
• The diagrams, tables and all that contained in this Operating and Service Manual are confidential and therefore, it is prohibited to pass on any information in whole or in part to third parties, without the approval of ORVED S.p.A.
Seite 68: Identification Of The Machine
Socio Unico Via dell'Artigianato, 30 - 30024 MUSILE DI PIAVE (VE) TEL.: 0039/0421/339030 - FAx: 0039/0421/334471 Type: Year: Voltage: Frequency: Power: Serial no. Mass: Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 69: Warranty
ORVED’s liability is limited to defective parts being replaced; under no circumstances shall ORVED acknowledge compensation claims for anything different. c) The defective parts must be returned to ORVED and all transport expenses for the parts to be delivered are entirely borne by the Customer.
Seite 70: Recommendations To Protect The Environment
• For further information regarding treatment, recovery and recycling of this appliance, contact the relative local de- partment, the waste collection service or the dealer where the appliance was purchased. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 71: Handling And Unpacking
• A dehumidification cycle must be run, as described in the “OpERATION” chapter. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 72: Before Using Evox30
Vacuum chamber lid in tempered glass Vacuum chamber Sealing bar Main switch ON/OFF Vacuum Gauge Polyethylene filler for reduc- tion of the air volume to be sucked Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 73: Notions Regarding Operating Methods
× 1, × 2, × 3, × 4 The sealing time (and therefore the sealing strength) can be adjusted by pressing 1, 2, 3 or 4 times the button SEAL. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 74: Notions Regarding The Pump Oil And The Packaging Temperatures Of The Products
They are smooth and shiny and normally have a thickness of 75-85 micron. They are indicated for storage and above all for Sous-vide cooking. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 75: Notions On Vacuum Containers
• If, you have rigid steel or glass containers available that can resist a high vacuum level, as in the case of EVOX 30, a longer cycle can be set, which takes the vacuum inside the container near to zero.
Seite 76 • Fresh salads: up to 12 days • Fresh cheeses: up to 20 days • Fresh fish: up to 7 days • Fresh meat: up to 15 days Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 77: Preparation
6) Place the vacuum bag containing the product onto the grill, in a central position onto the sealing bar , so that the open side must overpass at least 2 cm the sealing bar. 2 cm Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 78: Preparation: Vacuum Containers Use
2) Lid valves need to be open in order to allow vacuum creation inside the container: prepare a container or a vacuum with the open valve , in order to allow vacuum creation inside the container. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 79: Operation
(FACTORY SETTING): Vacuum cycle in bags: “storage” function. Vacuum cycle in bags: “cooking” function. Other functions of VAC key: • Keeping it pressed for 5 seconds, the pump dehumidification cycle is activated. All LED flash. • Pressed at power moment, allows activating the vacuum sensor calibration. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 80 Cycle start and stop key. Allow to start the vacuum cycle or to stop it proceeding to the immediate air return in the vacuum chamber. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 81: Factory Settings
The vacuum cycle can be interrupted before the end, pressing STOp key. The machine interrupts the cycle and the vacuum chamber is decompressed. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 82: Creating Vacuum In Vacuum Containers (Container Inside The Vacuum Chamber)
Verify the cover seal. After the cycle ending an acoustic signal advice that the machine is ready for a new vacuum cycle. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 83: Creating Vacuum In Vacuum Containers (Container Outside The Vacuum Chamber)
Verify the cover seal. After the cycle ending an acoustic signal advice that the machine is ready for a new vacuum cycle. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 84: Creating Vacuum In Channeled Bags Outside The Vacuum Chamber
After the cycle ending an acoustic signal advice that the machine is ready for a new vacuum cycle. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 85: Other Functions And Alarm Signals
(once the number of allowed vacuum cycles has been exceeded). The technician will proceed to the oil change and to reset the alarm. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 86: Regular Maintenenance
8.1.2 EXTERNAL SURFACES CLEANING MAChINE BODY The stainless steel external surfaces of EVOX 30 must be cleaned using a soft cloth or sponge with neutral detergent following the direction of the satin finish. It is recommended not to use stainless steel scrubbers, scrapers or abrasive, acid or aggressive substances, which could damage the stainless steel surface irreparably.
Seite 87: Vacuum Chamber Cleaning
It is recommended to clean the sealing bar every month in a way to remove any residues that could cause deterio- ration of the bag sealing quality. Fig. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 88: Oil Pump Dehumidification
Moreover, check that the lid gasket is well inserted and that the sealing bar is correctly engaged on the two pins. If, after having carried out the suggested controls, EVOX 30 still does not work, disconnect the machine from the mains and call the Dealer or authorized after-sales centre, communicating the machine serial number.
Seite 89: Scheduled Routine Maintenance
Yearly Lid hinges Lubricate the pins with suitable grease that is certified for food use (contact a specialised after-sales centre). Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 90: Troubleshooting Guide
5000 functioning cycles have 3 seconds and an acoustic signal is been performed. heard (long beep). Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 91 Installer Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 92: Installation Instructions
Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 93: Installation
• Make sure the machine is ventilated properly, leaving a gap of about 10 cm around the entire appliance. The ventilation slots must remain free and unobstructed in order to maintain the pump temperature at a normal level. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 94 • Make sure that the power supply cable does not come into contact with any types of liquid, sharp or hot objects and corrosive substances. • Do not allow children or animals to play with the power supply cable. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 95 VAC button pressed, release the VAC button after 2 seconds and then close the lid. • Check the absorption using an ammeter. • Carry out at least one complete vacuum packing functioning cycle for bags. • Inform the customer regarding the exact use of the machine with specific reference to use and the requirements of the customer himself. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 96: Maintenance
1) Extract the sealing bar from the vacuum chamber by lifting it horizontally from the sides (Fig. 1). 2) Remove the Teflon covering (Fig. 2). Fig. 2 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 97: Replacement Of Pump Oil
4) Remove the PE fillers from the vacuum chamber (Fig. 5). 5) Uninstall the back panel. Unscrew the screws using a setscrew wrench (Fig. 6-7-8). Fig. 5 Fig. 6 Fig. 7 Fig. 8 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 98 Use the same wrench to undo the drain cap and leave the oil to flow into the container for about ten minutes. Fig. 10 Fig. 11 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 99: Replacement Of Exhaust Filter
3) Position the new filter with o-ring and use the pliers to screw on the new cap provided with the filter. 4) Down and close the machine as described in chap. 11.3 Fig. 13 Fig. 14 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 100: Replacement Of Pump Shutter
6) Put the intake block back in place and fasten the two screws (Fig. 1). 7) Down and close the machine as described in chap. 11.3 Fig. 3 Fig. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 101: Oil Tank Cleaning
3) Insert the new gasket into its place pressing it deeply. Cut the correct size with a cutter (Fig. 7). 4) Operate a vacuum cycle, in order to adjust the gasket. Fig. 7 Fig. 6 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 102: Wiring Diagram
EV2 2-WAY SOLENOID VALVE, Ø11 230V AC, AIR RETURN 4 KEYS COMMAND BOARD J051 POWER BOARD J084 230/115V VACUUM CHAMBER PRESSURE TRANSDUCER MODULE CARD B063_2 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 103: Troubleshoting Guide
• Replace the sealing silicon. Not possible to operate vacuum in • Wrongly positioned lid. • Reposition the lid and operate vacuum gently containers. pressing the lid. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 104: Evox 30 Provided With 8 M³/H Vacuum Pump
Vacuum pump oil load: 0,35-0,40 dm³ Vacuum containers: Vuotobox Ø270 mm, Conserbox 0,7 and 1,4 lt, Bormioli glass jars up to 1 lt. Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 105 Vacuum pump oil load: 0,20 dm³ Vacuum containers: Vuotobox Ø270 mm, Conserbox 0,7 and 1,4 lt, Bormioli glass jars up to 1 lt Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 106: Spare Parts
SpARE pARTS 15. SpARE pARTS Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 107 1601940 1601940 23 Main Switch 1601637 1601637 24 Vacuum gauge Ø40 1100027 1100027 25 Sealing transformer 1400721 1400721 26 Piston assembly 1602044 1602044 Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 108: Useful Notes
Telephone: ________________________________________________________________________________ ____________________________________________________________________________________ Fax: MANUFACTURER DATA: ORVED S.p.A. (sole proprietorship) Tel.: 0039 0421 54387 • Fax: 0039 0421 333100 • E-mail: orved.ve@tin.it • http: www.orved.it Nearest recommended After-sales Centre: Name: ___________________________________________________________________________________ Address: __________________________________________________________________________________ Telephone: ________________________________________________________________________________ ____________________________________________________________________________________ Fax: Rev. 02 - 09/2013 - Cod. 1501114 - Instruction manual for vacuum chamber packaging machines evox 30...
Seite 109 30 FRANçAIS...
Seite 111 5.4 Notion sur huile de la pompe et sur les températures de conditionnement des produits .........128 5.5 Notion sur les sacs sous vide ................................128 5.6 Notion sur les récipients sous vide ..............................129 5.7 Notion sur la conservation des aliments............................129 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 112 8.1.6 Déshumidification de l’huile de la pompe ........................142 8.1.7 Périodes d’inactivité ................................142 8.1.8 Disfonctionnement .................................142 8.2 Entretien périodique programmé ..............................143 8.3 Guide recherche pannes ...................................144 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 113 14 DONNEES TEChNIQUES ........................158 14.1 Evox 30 avec pompe 12 m³/h ................................158 14.2 Evox 30 avec pompe 8 m³/h ................................159 15 pIECES DE REChARGE .......................... 160 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 114: Declaration De Conformite Ce
ORVED S.p.A. qui en a la propriété exclusive. • Sur la base de sa politique d’amélioration continuelle de la qualité, ORVED S.p.A. se réserve le droit d’apporter à tout moment et sans préavis toutes les modifications qu’elle jugera opportunes.
Seite 115 Utilisateur Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 116: Consignes Generales De Securite Et Prevention Des Accidents De Travail
1. CONSIGNES GENERALES DE SECURITE ET pREVENTION DES ACCIDENTS DE TRAVAIL Lors de la conception et fabrication de l’appareil, l’entreprise ORVED a analysé les opérations fondamentales concernant l’utilisation et l’entretien ; les modalités d’intervention ont été étudiées et sont indiquées dans ce manuel pour en permettre l’exécution en toute sécurité.
Seite 117: Usage Conforme De La Machine
Il n’est pas permis d’utiliser l’appareil avec des modalités ou pour des finalités différentes de celles indiquées par l’en- treprise ORVED S.p.A. dans ce manuel. L’usage conforme de l’appareil comprend le respect des mises en garde et des avertissements contenus dans ce manuel d’utilisation, ainsi que l’exécution ponctuelle de tous les contrôles, travaux d’entretien et nettoyage de l’appareil.
Seite 118: Dangers Dérivant Des Éléments Chauffants Présents (Barre/Es De Soudure)
• Les dommages éventuels doivent être exclusivement réparés par du personnel qualifié. 1.4.7 MODIFICATIONS DE L’AppAREIL DANGER! • Ne jamais apporter de modification ou de changement sur la machine sans l’autorisation de l’entreprise ORVED S.p.A. • Remplacer immédiatement toutes les pièces détériorées, usées ou endommagées (à effectuer par du personnel qualifié). • Utiliser uniquement des pièces détachées originales. 1.4.8 pRéVENTION DES INCENDIES DANGER! • Les ouvertures de ventilation doivent rester libres (distance des parties proches d’au moins 10 cm). • Ne pas positionner la machine à proximité de produits inflammables. DANGER! • Danger de brûlure : en cas d’utilisation de produits désinfectants à base d’alcool ou inflammables, bien aérer la pièce. Ne pas approcher la machine des flammes ! Ne pas fumer ! Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 119: Nettoyage Et Élimination De La Machine
1.5.5 CARTER VENTILATEUR pOUR pOMpE À VIDE La pompe à vide est pourvue d’un carter de protection qui empêche le contact avec le ventilateur de refroidissement. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 120: Hygiène
• Utiliser exclusivement des pièces détachées, de l’huile et des lubrifiants originaux ORVED S.p.A. • Utiliser des outils en bon état, ne jamais laisser des outils dans la machine après le travail. • Ne jamais effectuer des interventions qui requièrent un technicien qualifié d’un centre d’assistance agréé. • Faire intervenir exclusivement un des centres d’assistance technique autorisés par l’entreprise ORVED S.p.A. • Les dispositifs de sécurité momentanément désactivés ou démontés par un technicien qualifié pour une intervention d’entretien doivent être rétablis à la fin de l’intervention et doivent fonctionner parfaitement. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 121: Informations Generales
ORVED S.p.A. qui en a la propriété exclusive. • Sur la base de sa politique d’amélioration continuelle de la qualité, ORVED S.p.A. se réserve le droit d’apporter toutes les modifications qu’elle jugera opportunes à tout moment et sans préavis, les descriptions et les images contenues dans ce manuel sont à...
Seite 122: Identification De L'appareil
Socio Unico Via dell'Artigianato, 30 - 30024 MUSILE DI PIAVE (VE) TEL.: 0039/0421/339030 - FAx: 0039/0421/334471 Type: Year: Voltage: Frequency: Power: Serial no. Mass: Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 123: Garantie
Clients les éventuelles pièces défectueuses identifiées par le fabricant. DURéE ORVED garantit EVOX 30 pour la durée de 36 mois à compter de la date de vente indiquée sur le document d’achat. CONDITIONS GéNéRALES La garantie ORVED prévoit : a) La garantie donne exclusivement le droit au remplacement gratuit des composants reconnus défectueux par ORVED...
Seite 124: Conseils Pour La Sauvegarde De L'environnement
à l’abandon, ce qui pourrait se révéler un danger pour les enfants. • Pour tout complément d’information sur le traitement, la récupération et le recyclage de cet appareil, contacter le bureau local, le service de collecte des déchets ou le revendeur où vous avez acheté l’appareil. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 125: Transport, Levage Et Deballage
TRETIEN”. Le changement de l’huile doit être exclusivement effectuée par du personnel autorisé et spécialisé, en respectant les instructions et les prescriptions de ce manuel. • Un cycle de déshumidification en suivant les instructions au chapitre “FONCTIONNEMENT”. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 126: Avant D'utiliser Evox
Couvercle de la chambre à vide en verre tempéré Chambre à vide Barre de soudage Interrupteur d’allumage ON/OFF Vacuomètre Tablettes pour réduction volume à aspirer Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 127: Notion Sur Les Modalités Opérationnelles Possibles
5.3.3 VIDE DANS SACS pOSITIONNéS À L’EXTéRIEUR DE LA ChAMBRE À VIDE (§ 7.3.3) EVOX 30 permet de réaliser le vide dans des sacs positionnés à l’extérieur de la chambre à vide, permettant ainsi le conditionnement de produits dont la dimension est supérieure à celle de la cuve.
Seite 128: Notions Sur L'huile De La Pompe Et Sur Les Températures De Conditionnement Des Produits
Ils sont lisses et brillants et présentent en général une épaisseur de 75-85 microns. Ils sont appropriés pour la conservation et surtout pour la cuisson sous vide. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 129: Notions Sur Les Récipients Sous Vide
• Si vous avez à disposition des récipients hautement rigides, réalisés en acier ou en verre, en mesure de résister à un niveau de vide élevé pouvant être atteint par EVOX 30, on peut configurer un cycle plus long, qui vide l’intérieur du récipient à...
Seite 130: Temps De Conservation Indicatifs
• Salades fraîches : jusqu’à 12 jours • Fromages frais : jusqu’à 20 jours • poisson frais : jusqu’à 7 jours • Viandes fraîches : jusqu’à 15 jours Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 131: Preparation
6) Posez le sachet sous vide contenant le produit sur la grille au centre de la barre de soudage , de façon à ce que l’ouverture du sachet dépasse la barre d’environ 2 cm. 2 cm Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 132: Utilisation Des Récipients Sous Vide
: préparer un récipient ou bien un couvercle sous vide avec vanne ouverte , de façon à permettre l’aspiration de l’air de l’intérieur du récipient. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 133: Fonctionnement
Cycle de vide pour les sacs modalité “conserva- tion” . DIODE ALLUMéES: Cycle de vide pour les sacs modalité “cuisson” Autres fonctions de la touche VAC: • En appuyant 5 secondes, activation du cycle de déshumidification de l’huile de la pompe. Toutes les diodes clignotent. • En appuyant à l’allumage de la machine, activation du tarage du senseur de vide. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 134 épaisseur 60-70 micron. – START/STOp. Touche d’allumage et d’arrêt du cycle. Démarrage ou arrêt du cycle avec rentrée immédiate de l’air dans la chambre à vide. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 135: Pré-Programmation
Le cycle peut être interrompu en appuyant sur la touche STOp. Dans ce cas, l’appareil arrête immédiate- ment le cycle et la chambre est décompressée. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 136: Exécution Du Vide À L'intérieur De Récipients Positionnés À L'intérieur De La Chambre À Vide
Vérifier la tenue du couvercle. A la fin du cycle, un signal sonore indique que la machine est de nouveau prête à l’usage. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 137: Exécution Du Vide À L'intérieur De Récipients Positionnés À L'extérieur De La Chambre À Vide
Vérifier la tenue du couvercle. A la fin du cycle, un signal sonore indique que la machine est de nou- veau prête à l’usage. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 138: Exécution Du Vide À L'intérieur De Sacs Positionnés À L'extérieur De La Chambre À Vide
A la fin du cycle, un signal sonore indique que la machine est de nouveau prête à l’usage. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 139: Autres Fonctions Et Signalisations Alarme
à l’aide d’un signal visuel et sonore qui s’active quand le nombre de cycles a été dépassé. Le technicien qui fera la vidange, désactivera l’alarme. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 140: Entretien
8.1.2 NETTOYAGE DES SURFACES EXTERNES ChâSSIS Les surfaces externes de l’EVOX 30, en acier inox, doivent être nettoyées avec un chiffon souple ou une éponge et un détergent neutre en suivant la direction du satinage. Nous recommandons de ne pas utiliser de pailles en inox, des racleurs ou des substances abrasives, acides ou agressives qui pourraient endommager définitivement les surfaces en inox.
Seite 141: Nettoyage De La Chambre À Vide
Nous conseillons, une fois par mois, de nettoyer la barre de soudage de façon à éliminer les résidus qui risqueraient de détériorer la qualité du scellage des sachets. Fig. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 142: Déshumidification De L'huile De La Pompe
En outre, contrôler que le joint du couvercle soit bien inséré et que la barre de soudage soit correctement accrochée aux deux pivots. Si, après avoir effectué les contrôles suggérés, EVOX 30 continu à ne pas fonctionner, débrancher l’appareil du réseau électrique et contacter le Revendeur ou le centre d’assistance autorisé en communiquant le numéro d’im- matriculation de la machine.
Seite 143: Entretien Périodique Programmé
(contacter le service d’assistance spécialisé). Une fois par an Charnières couvercle Graisser les pivots avec de la graisse appropriée et certifiée pour usage alimentaire (contacter le service d’assistance spécialisé). Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 144: Guide Recherche Pannes
3 secondes et sé 5000 cycles de fonctionnement. l'on entend un signal sonore (Bip long). Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 145 Installateur Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 146: Normes D'installation
Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 147: Installation
4) Positionner la machine sur une surface horizontale et stable. ATTENTION ! • L’appareil doit être positionné de telle manière à ce qu’il soit accessible de tous les côtés. • Ne pas encombrer les passages et voies de sortie avec la machine. Ne pas positionner l’appareil devant les sorties d’urgence. • La machine doit être bien ventilée en laissant 10 cm d’espace libre tout autour. Les bouche de ventilation de la machine doivent être libre pour éviter toute surchauffe de la pompe. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 148 • S’assurer que le câble d’alimentation ne soit pas mouillé, coupé, brûlé ou n’entre en contact avec des substances corrosives. • Il ne faut pas permettre aux enfants ou aux animaux de jouer avec le câble d’alimentation. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 149 (qui dépend de l’altitude du lieu), en mettant la machine en marche et en appuyant simultanément sur la touche “VAC”; relacher la touche après 2 secondes et fermer le couvercle. • Vérifier l’absorption à l’aide d’un ampèremètre. • Faire un cycle complet de conditionnement pour les sacs (§ 7.3.1). • Informer le client sur l’utilisation de la machine. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 150: Entretien
11.2 SUBSTITUTION DU TéFLON 1) Enlever la barre de soudure en la soulevant horizontalement aux extrémités (Fig. 1). 2) Enlever le téflon (marron) (Fig. 2). Fig. 2 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 151: Vidange De L'huile De La Pompe
4) Enlever les tablettes PE de la cuve (Fig. 5). 5) Enlever le panneau postérieur en dévissant les vis à l’aide d’une clef hexagonale (Fig. 6-7-8). Fig. 5 Fig. 6 Fig. 7 Fig. 8 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 152 (Fig. 11). A l’aide de la même clef hexagonale, dévisser le bouchon d’échappement et faire couler l’huile dans le récipient (10 min). Fig. 10 Fig. 11 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 153: Substitution Du Filtre À Huile
3) Placer le nouveau filtre con l’o-ring, visser le nouveau bouchon avec la pince. 4) Refermer l’appareil comme décrit aux points 11-12 du § 11.3. Fig. 13 Fig. 14 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 154: Remplacement De L'obturateur De La Pompe
6) Remettre les nouveaux obturateurs en caoutchouc et celui en acier (Fig. 1). 7) Refermer l’appareil en suivant les passages décrits aux points 11-12 du § 11.3. Fig. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 155: Nettoyage Du Réservoir D'huile
3) Incérer le nouveau joint et le couper sur mesure à l’aide d’un cutter (Fig. 7). 4) Faire un cycle de vide. Fig. 7 Fig. 6 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 156: Schema Electrique
EV1 ELECTROVANNE 3 VIE 230V AC, ACTIVATION BARRE SOUDURE EV2 ELECTROVANNE 2VIE Ø11 230V AC RENTREE D’AIR PLATINE COMMANDE PLATINE PUISSANCE J084 230/115V CHAMBRE A VIDE PLATINE AVEC CAPTEUR DE VIDE B063_ Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 157: Guide Deresolution Des Problemes
• Silicone usé. • Changer le silicone. Vide insuffisant dans les récipients.. • Couvercle mal positionné • Repositionner le couvercle en exerçant une légère pression. Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 158: Donnees Techniques
Contenance en huile pompe à vide: 0,35-0,40 dm³ Récipients pour sous vide: Vuotobox Ø270 mm, Conserbox 0,7 e 1,4 lt, vases de verre Bormioli jusqu’à 1L Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 159: Evox 30 Avec Pompe 8 M³/H
Contenance en huile pompe à vide: 0,20 dm³ Récipients pour sous vide: Vuotobox Ø270 mm, Conserbox 0,7 e 1,4 lt, vases de verre Bormioli jusqu’à 1L Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 160: Pieces De Recharge
DE REChANGE 15. pIECES DE REChANGE Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 161 22 Adhésif "PUSH" 1601940 1601940 23 Interrupteur principal 1601637 1601637 24 Vacuumètre Ø40 1100027 1100027 25 Transformateur de soudure 1400721 1400721 26 Piston assemblé 1602044 1602044 Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 162 DONNéES DU FABRICANT : ORVED S.p.A. à associé unique Tel.: 0039 0421 54387 • Fax: 0039 0421 333100 • E-mail: orved.ve@tin.it • http: www.orved.it Centre d’Assistance le plus proche recommandé : Nom : ____________________________________________________________________________________ Adresse : _________________________________________________________________________________ Téléphone : _______________________________________________________________________________ Fax : ____________________________________________________________________________________ Rev. 02 - 09/2013 - Cod. 1501114 - Manuel d’utilisation pour conditionneuses sous-vide evox 30...
Seite 163 30 DEUTSCh...
Seite 165 5.4 Informationen zum Pumpenöl und zu den Verpackungstemperaturen der Produkte ..........182 5.5 Informationen zu den Vakuumbeuteln ............................182 5.6 Informationen zu den Vakuumgefässen ............................183 5.7 Informationen zur Konservierung von Lebensmitteln ......................183 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 166 8.1.4 Reinigung des Glasdeckels ..............................195 8.1.5 Reinigung des Schweißbalkens ............................195 8.1.6 Entfeuchtung des Pumpenöls ............................196 8.1.7 Längere Abschaltzeiten ...............................196 8.1.8 Betriebsstörung ..................................196 8.2 Regelmäßige programmierte Wartung ............................197 8.3 Störungssuche ......................................198 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 167 13 ANLEITUNG ZUR pROBLEMLÖSUNG ....................211 14 TEChNISChE DATEN ..........................212 14.1 Evox 30 mit 12 m³/h Vakuumpumpe ............................212 14.2 Evox 30 mit 8 m³/h Vakuumpumpe ............................213 15 ERSATZTEILE ............................214 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 168: Eg-Konformitätserklärung
VORWORT • ORVED SpA bedankt sich bei Ihnen für Ihre Wahl und freut sich, Sie zu unseren Kunden zählen zu dürfen und vergewis- sert ihnen, dass der Gebrauch dieses Geräts Sie voll zufrieden stellen wird. • Das vorliegende Benutzerhandbuch dient als Nachschlagewerk für eine korrekte Bedienung und eine schnelle Kenntnis der Maschine in all ihren Teilen und Ausführungen.
Seite 169 Benutzer Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 170: Allgemeine Sicherheits- Und Unfallschutzvorschriften
ALLGEMEINE SIChERhEITS- UND UNFALLSChUTZVORSChRIFTEN 1. ALLGEMEINE SIChERhEITS- UND UNFALLSChUTZVORSChRIFTEN Bei der Planung und Herstellung des Geräts hat ORVED die grundlegenden Arbeiten für den Gebrauch und die Wartung ausgewertet; die Eingriffsweisen wurden untersucht und sind in dem vorliegenden Handbuch wiedergegeben, um sie in Sicherheit durchführen zu können.
Seite 171: Vorgesehener Gebrauch Der Maschine
Arbeitstag von einem vollständigen Standarddurchgang (Vakuum und Verschweißung) alle 60 Sekunden. Der Gebrauch des Gerätes ist mit anderen Vorgehen oder Zielsetzungen, als jenen, die von ORVED S.p.A. im vorliegenden Handbuch angegebenen, verboten. Der vereinbarte Gebrauch des Geräts umfasst auch die Beachtung und die Kenntnis der Warnungen und der in diesem Betriebshandbuch enthaltenen Hinweise, sowie die pünktliche Durchführung aller...
Seite 172: Gefahren Durch Heizelemente (Schweißbalken)
1.4.7 ÄNDERUNGEN AN DEM GERÄT GEFAhR! • Bringen Sie keine Änderungen oder Auswechselungen ohne die Genehmigung von ORVED S.p.A. an. • Ersetzen Sie sofort alle defekten, verschlissenen oder beschädigten Teile (der Austausch muss von qualifiziertem Personal durchgeführt werden). • Benutzen Sie nur Originalersatzteile 1.4.8 BRANDVERhüTUNG GEFAhR! • Halten Sie die Ventilationsöffnungen frei (Abstand zu den umher stehenden Gegenständen von mindestens 10 cm). • Bringen Sie die Maschine nicht in Nähe von brennbaren Produkten. GEFAhR! • Gefahr von Verbrennungen: Wenn Sie Desinfektionsmittel auf Basis von Alkohol oder brennbaren Substanzen benutzen, lüften Sie den Arbeitsraum. Bringen Sie keine offenen Flammen an die Maschine! Nicht Rauchen! Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 173: Reinigung Und Entsorgung Der Maschine
Die Maschine ist mit Schutzsicherungen gegen Überlastungen und Kurzschluss ausgerüstet. 1.5.5 LüFTERABDECKUNG FüR VAKUUMpUMpE Die Vakuumpumpe ist mit einer Schutzabdeckung versehen, die den Kontakt mit dem Kühlgebläse verhindert. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 174: Hygiene
• Sicherheitsvorrichtungen, die durch einen qualifizierten Techniker für Wartungsarbeiten deaktiviert oder zeitweise abgebaut wurden, müssen am Ende der Arbeit wieder eingesetzt werden und ihre Wirksamkeit und Betriebsbereitschaft muss überprüft werden. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 175: Allgemeine Informationen
Wenn das Handbuch verloren geht, gestohlen oder beschädigt wird, kann über einen Bestellantrag, der an ORVED SpA zusenden ist, unter Angabe der Ausführung, der Ausgabe, der Revision und des Gerätenamens eine Kopie angefordert werden. Diese Informationen können auf jeder Seite des vorliegenden Dokuments vorgefunden werden.
Seite 176: Gerätekennzeichnung
ORVED S.p.A. con Socio Unico Via dell'Artigianato, 30 - 30024 MUSILE DI PIAVE (VE) TEL.: 0039/0421/339030 - FAx: 0039/0421/334471 Type: Year: Voltage: Frequency: Power: Serial no. Mass: Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 177: Garantie
Die Garantie gibt den exklusiven Rechtsanspruch auf kostenlosen Ersatz von Bauteilen, die von ORVED oder einem von ihr autorisierten Beauftragten als defekt anerkannt werden. b) Die Haftung von ORVED beschränkt sich auf den alleinigen Austausch der als eventuell defekt festgestellten Teile; in keiner Weise erkennt ORVED Beschwerden für andersartigen Schadensersatz an.
Seite 178: Hinweise Zum Umweltschutz
• Für weitere Informationen zum Umgang, Wiederverwertung und Recycling dieses Geräts das geeignete örtlich zustän- dige Amt, die Mülldeponie oder den Verkäufer, bei dem das Gerät erworben wurde, kontaktieren. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 179: Bewegung Und Auspackung
• Ölwechsel der pumpe vor Inbetriebnahme, befolgen Sie die Anweisungen des Kapitels „WARTUNG“. Der Ölwechsel darf ausschließlich von autorisiertem Fachpersonal ausgeführt werden, wobei die Anweisungen und Vorschriften der vorliegenden Anleitung einzuhalten sind. • Entfeuchtung, folgen Sie den Anweisungen des Kapitels „BETRIEB“. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 180: Vor Der Verwendung Von Evox30
VOR DER VERWENDUNG VON EVOX 30 5. VOR DER VERWENDUNG VON EVOX 30 Im Folgenden liefern wir Ihnen einige Informationen zur bestmöglichen Verwendung des EVOX 30. 5.1 VORBEREITENDE REINIGUNG DER VAKUUMKAMMER UND DES DECKELS • Vor dem Einschalten der Maschine ist es notwendig, die Vakuumkammer und den Deckel mit einem mit Trinkwasser angefeuchteten Tuch zu reinigen.
Seite 181: Informationen Zu Den Möglichen Betriebsmodalitäten
Der Vorgang endet duch drücken der STOp – Taste. 5.3.3 ERZEUGUNG DES VAKUUMS IN EXTERNEN GEpRÄGTEN BEUTELN (§ 7.3.3) EVOX 30 gestattet es, das Vakuum in Beuteln außerhalb der Vakuumkammer zu erzeugen und somit, Produkte zu konservieren, deren Abmessungen über denen der Vakuumkammer liegen.
Seite 182: Informationen Zum Pumpenöl Und Zu Den Verpackungstemperaturen Der Produkte
Polypropylen besteht. Sie sind glatt und glänzend und haben normalerweise eine Stärke von 75-85 Mikron. Sie eignen sich für die Konservierung und insbesondere für das Garen unter Vakuum. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 183: Informationen Zu Den Vakuumgefässen
Konservierung flüssiger Lebensmittel geeignet. Sie werden nicht für das Garen mit Vakuum verwendet. • Bei Gefäßen mit einer höheren Festigkeit aus Stahl oder Glas, die dem vom EVOX 30 erreichten hohen Vakuumniveau standhalten können, ist es möglich, einen längeren Zyklus einzustellen, der das Vakuum im Innern des Behälters fast auf null bringt.
Seite 184 • Frischer Salat: bis zu 12 Tage • Frischer Käse: bis zu 20 Tage • Frischer Fisch: bis zu 7 Tage • Frisches Fleisch: bis zu 15 Tage Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 185: Vorbereitung
6) Legen Sie den gefüllten Vakuumbeutel auf das Gitter und mittig auf den Schweißbalken , so dass der offene Beu- telrand ca. 2 cm über den Balken hinausragt. 2 cm Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 186: Verwendung Von Vakuumgefäßen
2) Die Ventile der Deckel müssen dafür bestimmt sein, die Luft aus dem Innern des Behälters abzusaugen. Ein Vakuumgefäß oder -deckel mit geöffnetem Ventil , vorbereiten, sodass die Absaugung der Luft aus dem Inneren des Behälters möglich ist. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 187: Vorbereitung / Betrieb
VAC-Taste, wird wieder der Vakuumzyklus für Konservierung gewählt, wobei Leuchtiode ausgeschaltet wird. EINGESChALTET (WERKSEITIGE EINSTELLUNG): Vakuumzyklus in Beuteln, für Konservierung. EINGESChALTET: Vakuumzyklus in Beuteln, für Garen. Weitere Funktionen der VAC-Taste: • Gedrückt für 5 Sekunden, wird der Zyklus zur Entfeuchtung des Pumpenöls aktiviert. Alle Leuchtdioden blinken. • Beim Einschalten gedrückt, wird die Einstellungsfunktion des Sensors aktiviert. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 188 EINGESChALTET: PA/PE-VAKUUMBEUTEL für Konservierung, Stärke 60-70 μm. – START/STOp. Taste für die Aktivierung und Beendung des Arbeitszyklus. Aktiviert den Arbeitsvor- gang oder beendet ihn mit sofortiger Kammerbelüftung. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 189: Werkeinstellungen
Durch Drücken der SEAL-Taste während der Evakuierungsphase der Luft geht das Gerät vorzeitig zur Schweißphase über. Der Arbeitsvorgang kann durch Drücken der STOp-Taste frühzeitig unterbrochen werden. In diesem Fall wird keine Versiegelung ausgeführt, sondern eine Druckentlastung der Vakuumkammer durchgeführt. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 190: Erzeugung Des Vakuums In Vakuumbehältern Im Innern Der Vakuumkammer
6) Nehmen Sie nach Beendung den Behälter aus der Vakuumkammer und schließen Sie sofort das Ventil des Behälters, um zu verhindern, dass Luft in den Behälter eindringt. Nach Beendung weist ein akustisches Signal darauf hin, dass die Maschine für einen neuen Arbeitsvorgang bereit ist. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 191: Erzeugung Des Vakuums In Vakuumbehältern Im Innern Der Vakuumkammer
Versiegelung gut markiert ist und keine Luftblasen im Innern des Beutels vorhanden sind. Nach Beendung weist ein akustisches Signal darauf hin, dass die Maschine für einen neuen Arbeitsvorgang bereit ist. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 192 Luftblasen im Innern des Beutels vorhanden sind. Nach Beendung weist ein akustisches Signal darauf hin, dass die Maschine für einen neuen Arbeitsvorgang bereit ist. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 193: Weitere Funktionen Und Alarmhinweise
Alarmsignalton. 7.4.7 ALARMSIGNAL FüR ÖLWEChSEL Um Beschädigungen an der Vakuumpumpe zu vermeiden, signalisiert Evox 30 nach Überschreitung der maximalen Anzahl von Arbeitsabläufen (durch Blinken un gleichzeitigem Alarmton) bei jeder Einschaltung, dass ein Ölwechsel durchgeführt werden muss. Der Ölwechsel darf ausschließlich von geschulten Fachkräften ausgeführt werden.
Seite 194: Wartung
8.1.2 REINIGUNG DER EXTERNEN OBERFLÄChEN GEhÄUSE Die externen Oberflächen des EVOX 30 aus Edelstahl werden mit einem weichen Tuch oder Schwamm und einem neutralen Reinigungsmittel gereinigt, wobei der Satinage zu folgen ist. Es wird empfohlen, keine Edelstahltopfreiniger, Schaber oder scheuernde, säurehaltige oder aggressive Mittel zu verwenden, die die Stahloberflächen unwiederbringlich beschädigen können.
Seite 195: Reinigung Der Vakuumkammer
8.1.5 REINIGUNG DES SChWEISSBALKENS (Abb. 3) AChTUNG! Vor der Wartung die Stromversorgung un- terbrechen. Der Schweißbalken sollte einmal im Monat gereinigt wer- den, um Restbestände zu entfernen, die die Qualität der Versiegelung der Beutel beeinträchtigen könnten. Abb. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 196: Entfeuchtung Des Pumpenöls
Außerdem überprüfen, ob die Dichtung des Deckels gut sitzt und der Schweißbalken korrekt auf die zwei Stifte gesteckt ist. Falls der EVOX 30 nach den vorgeschlagenen Kontrollen weiterhin nicht funktioniert, das Gerät von der Strom- versorgung trennen und den Verkäufer oder den autorisierten Kundendienst rufen und die Seriennummer der Maschine durchgeben.
Seite 197: Regelmäßige Programmierte Wartung
Pumpenöl ersetzen (wenden Sie sich an den Stillstand spezialisierten Kundendienst). jährlich Deckelscharniere Die Stifte mit geeignetem Fett behandeln, dass für Lebensmittelgebrauch geeignet ist (wenden Sie sich an den spezialisierten Kundendienst). Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 198: Störungssuche
• Pumpenöl durch einen Techniker ersetzen lassen. trollleuchten der Bedientafel für des Pumpenöls, weil 5000 Be- 3 Sekunden und es ist ein aku- triebszyklen überschritten wurden. stisches Signal zu hören (langer Beep). Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 199: Installateur
Installateur Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 200: Installationsvorschriften
Für das handling des Gerätes müssen alle notwendigen Vorsichtsmaßnahmen getroffen werden, um dieses nicht zu beschädigen und keine Schäden an personen oder Dingen zu verursachen, wobei die hinweise auf der Verpackung eingehalten werden müssen. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 201: Installation
Notausgängen oder Notausgangstüren auf. • Stellen Sie die benötigte Belüftung der Maschine sicher, indem Sie um das ganze Gerät einen Freiraum von mindestens 10 cm lassen. Die Belüftungslöcher müssen frei bleiben und dürfen nicht verstopft werden, damit die Temperatur der pumpe auf Normalniveau bleibt. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 202 • Sicherstellen, dass das Versorgungskabel nicht in Kontakt mit Flüssigkeiten jeglicher Art, scharfen Gegenständen oder heißen und korrosiven Substanzen kommt. • Kinder oder Tiere nicht mit dem Versorgungskabel spielen lassen. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 203 Sie gleichzeitig die Taste „VAC“. Lassen Sie die Taste nach zwei Sekunden wieder los und schliessen Sie den deckel. Die Einstellung dauert zirka zwei Minuten. • Mindestens einen vollständigen Vakuumzyklus für Beutel ausführen. (§ 7.3.1). • Den Kunden über die korrekte Verwendung des Geräts mit speziellem Bezug auf die Verwendung und die Bedürfnisse des Kunden aufklären. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 204: Wartung
11.2 AUSTAUSCh DER TEFLONABDECKUNG DES SChWEISSBALKENS 1) Zum Herausnehmen des Schweißbalkens diesen an beiden Enden fassen und waagerecht anheben (Abb. 1). 2) Teflonband (braun) entfernen (Abb. 2). Abb. 2 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 205: Ölwechsel An Der Pumpe
Steckdose ziehen. 4) Einlegeböden aus PE aus der Wanne nehmen (Abb. 5). 5) Rückwand abschrauben (Abb. 6-7-8). Abb. 5 Abb. 6 Abb. 7 Abb. 8 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 206 Pumpe abschrauben (Abb. 10). 8) Behälter bereitstellen und mit demselben Schlüssel den Ablassverschluss abschrauben. Öl etwa zehn Minuten lang abfließen lassen (Abb. 11). Abb. 10 Abb. 11 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 207: Austausch Des Entölerfilters
3) Filter mit O-Ring einsetzen, mit der Zange den neuen, mit dem Filter mitge- lieferten Deckel einschrauben. 4) Maschine entsprechend den von Punkt 11 und 12 in Abs. 11.3 beschriebenen Schritten schließen. Abb. 13 Abb. 14 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 208: Austausch Des Pumpenverschlusses
6) Saugblock aufsetzen und die beiden Befestigungsschrauben festziehen (Abb. 1). 7) Gerät wieder schließen, dazu den unter Punkt 16-19 in Abs. 11.7 beschriebenen Schritten folgen. Abb. 3 Abb. 3 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 209: Reinigung Des Pumpenöltanks
3) Neue Dichtung einsetzen, bis zum Grund der Nut drücken und mit dem Cutter auf Maß schneiden (Abb. 7). 4) Einen Vakuumzyklus ausführen, damit sich die Dichtung richtig in den Sitz setzt. Abb. 7 Abb. 6 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 210: Schaltplan
TRS SCHWEISSTRAFO SCHWEISSLEISTE 230/115V VAKUUMPUMPE HAUPTSCHALTER EV1 3-WEGE MAGNETVENTIL 230V AC, FÜR SCHWEISSLEISTE-ANHEBUNG EV2 2-WEGE MAGNETVENTIL 230V AC, Ø11 230V AC, KAMMERBELÜFTUNG BEDIENTAFEL HAUPTKARTE J084 230/115V VAKUUMKAMMER SENSORSTEUERUNG Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 211: Anleitung Zur Problemlösung
Maschine. pumpe Lärmig und/oder Un- • Warnmeldung Ölwechsels • Pumpenöl wechseln. zureichende Leistung. • Verschmutzte Pumpe, oxidierte Innenteile; Motorwelle • Pumpe überholen oder ersetzen. dreht schlecht. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 212: Technische Daten
62dB 50Hz – 64dB 60Hz Öltyp Vakuumpumpe: SW40 (speziell für Vakuumpumpen) Ölmenge Vakuumpumpe: 0,35-0,40 dm³ Vakuumbehälter: Vuotobox Ø270 mm, Conserbox 0,7 e 1,4 lt, Bormioli-Glasgefäße bis zu 1 lt. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 213: Evox 30 Mit 8M³/H Vakuumpumpe
58dB 50Hz – 60dB 60Hz Öltyp Vakuumpumpe: SW40 (speziell für Vakuumpumpen) Ölmenge Vakuumpumpe: 0,20 dm³ Vakuumbehälter: Vuotobox Ø270 mm, Conserbox 0,7 und 1,4 lt, Bormioli-Glasgefäße bis zu 1 lt. Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 214: Ersatzteile
ERSATZTEILE 15. ERSATZTEILE Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 215 1603289 1603289 21 Beutel-Stützgitter 1602020 1602020 22 "PUSH" Kleber 1601940 1601940 23 Hauptschalter 1601637 1601637 24 Ø40 Vakuumeter 1100027 1100027 25 Schweisstrafo 1400721 1400721 26 Kolbensatz 1602044 1602044 Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
Seite 216 Name: ___________________________________________________________________________________ Adresse: __________________________________________________________________________________ Telefon: __________________________________________________________________________________ ____________________________________________________________________________________ Fax: ANGABEN ZUM hERSTELLER: ORVED S.p.A. mit ALLEINIGEM GESELLSChAFTER Tel.: 0039 0421 54387 • Fax: 0039 0421 333100 • E-mail: orved.ve@tin.it • http: www.orved.it Nächstgelegener empfohlener Kundendienst: Name: ___________________________________________________________________________________ Adresse: __________________________________________________________________________________ Telefon: __________________________________________________________________________________ ____________________________________________________________________________________ Fax: Rev. 02 - 09/2013 - Cod. 1501114 - Bedienungsanleitung für Vakuumkammer-verpackungsgerät EVOX 30...
