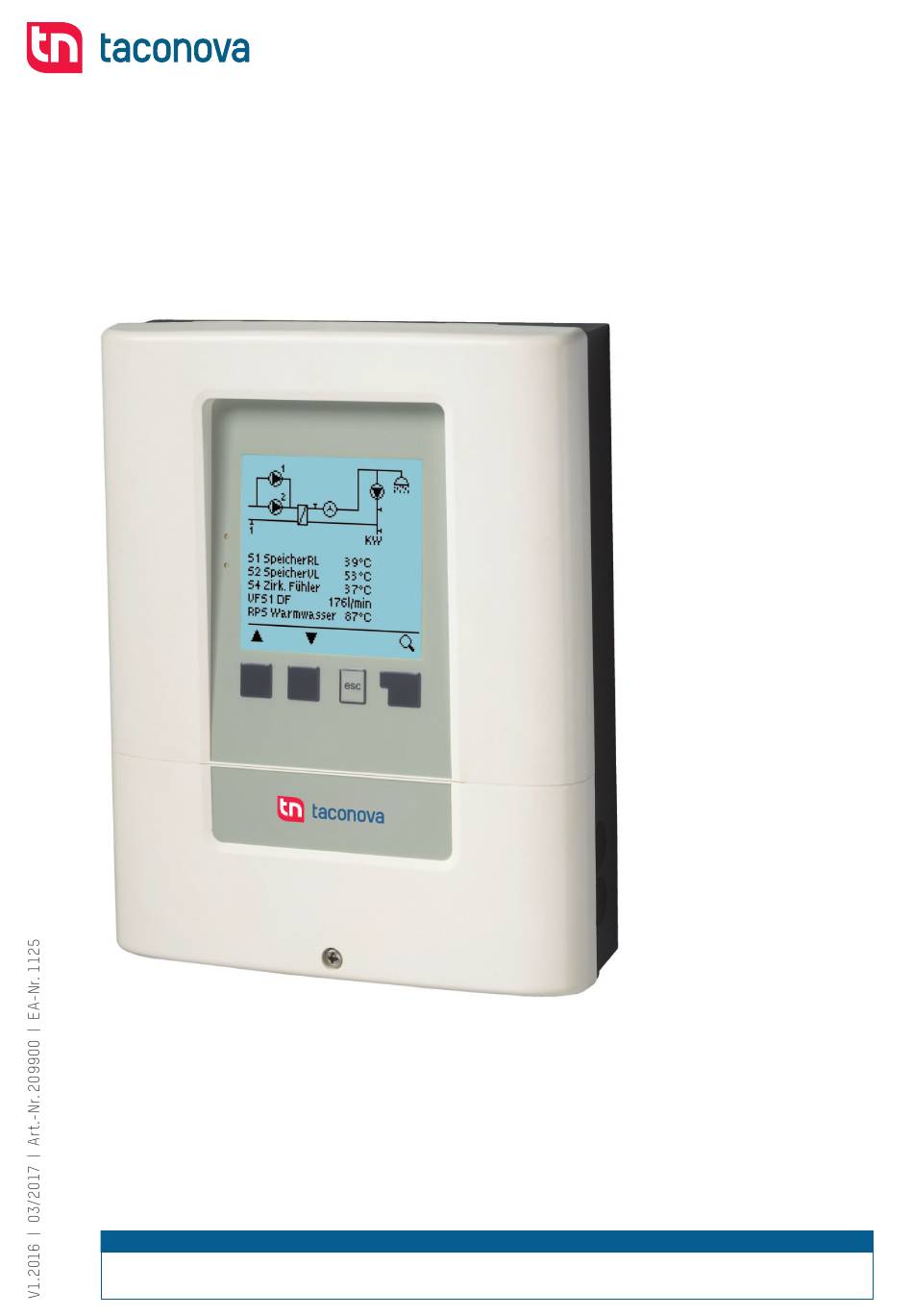

tacotHerm fresH exa
friscHwasserstation
reGleranleitunG
KontaKt und weitere informationen
taconova Group aG
| Steinackerstr. 6 | CH-8902 Urdorf | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com |
taconova GmbH
| Rudolf-Diesel-Straße 8 | D-78224 Singen | T +49 7731 98 28 80 | F +49 7731 98 28 88 | deutschland@taconova.com
taconova.com
taconova.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Taconova TACOTHERM FRESH EXA
Inhaltszusammenfassung für Taconova TACOTHERM FRESH EXA
- Seite 1 KontaKt und weitere informationen taconova.com taconova Group aG | Steinackerstr. 6 | CH-8902 Urdorf | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com | taconova.com taconova GmbH | Rudolf-Diesel-Straße 8 | D-78224 Singen | T +49 7731 98 28 80 | F +49 7731 98 28 88 | deutschland@taconova.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt A. - Sicherheitshinweise 6. - Sonderfunktionen A.1. - EG-Konformitätserklärung 6.1. - Fühlerabgleich A.2. - Allgemeine Hinweise 6.2. - Inbetriebnahme A.3. - Symbolerklärung 6.3. - Werkseinstellungen A.4. - Veränderungen am Gerät 6.4. - Uhrzeit und Datum A.5. - Gewährleistung und Haftung 6.5. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise A.1. - EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der Tacotherm Fresh Exa den einschlägigen Sicherheitsbestimmungen der EG Niederspannungsrichtlinie 2006/95/EC sowie der EG Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC entspricht. Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Gewährleistung Und Haftung
- Höhere Gewalt A.6. - Über den Regler Der Frischwasserregler Tacotherm Fresh Exa ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Anlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzel- nen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafi... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung B.1. - Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme max. ~3 VA Schaltleistung elektronisches Relais R1 min.5W...max.120W für AC3 elektronisches Relais R2 min.5W...max.120W für AC3 mechanisches Relais R3 460VA für AC1 / 185W für AC3 mechanisches Relais R4 460VA für AC1 / 185W für AC3 mechanisches Relais R5... -
Seite 6: Installation
Installation C.1. - Wandmontage Installieren Sie den 1. Deckelschraube komplett lösen Regler ausschließlich in trockenen Räumen Achtung 2. Klemmraumabdeckung vorsichtig vom Unterteil abziehen. Die beiden Schrauben des und unter Umgebungs- Oberteils lösen und Oberteil aus dem Sockel entfernen. bedingungen wie unter B.1 „technische Daten“... - Seite 7 Installation C.2.1. Gehäuseunterteil 169.3 R4.5 Klemmraumabdeckung Deckelschraube...
-
Seite 8: Installation Der Temperaturfühler
Installation 1. Klemmraumabdeckung öff nen (siehe „D.1. - Klemmraum“ C.2.2. auf Seite 9) 2. Leitungen max. 55mm abmanteln, einführen, die Zugent- lastungen montieren, Aderenden 8-9mm abisolieren (Abb. „C.2.2.“) 3. Klemmen mit einem passenden Schraubendreher öff nen (Abb.„C.2.3.“) und Elektroanschluss am Regler vornehmen 4. -
Seite 9: Klemmplan Und Anschlüsse
Installation D.1. - Klemmraum Die Netzseite des Klemmraumes auf der rechten Seite ist durch eine zusätzliche Kunststoff platte geschützt. Bevor Sie diese abnehmen, stellen Sie sicher, dass der Regler stromlos ist. VFS2 VFS1 Brücke D.2. - Klemmplan für elektrischen Anschluss Kleinspannungen PF-Relais Relais... -
Seite 10: Bedienung
Bedienung E.1. - Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafi kmodus ermöglicht Ihnen eine einfache und fast selbsterklärende Bedienung des Reglers. Um aus der Übersicht in die Einstellungen zu gelangen, drücken Sie bitte die „esc“ Taste. Die grüne Status LED (2) leuchtet sobald ein Relais eingeschaltet ist, die rote LED blinkt bei einer Fehlermeldung. -
Seite 11: Freie Inbetriebnahme
Bedienung E.3. - Freie Inbetriebnahme Entscheiden Sie sich nicht für die Inbetriebnahmehilfe, sollten die nötigen Einstellungen in dieser Reihenfolge vorgenommen werden: - Menü 6.4 Uhrzeit und Datum, Seite 17 - Menü 4. Einstellungen, sämtliche Werte, Seite 14 - Menü 5. Schutzfunktionen, falls Anpassungen nötig, Seite 16 - Menü... -
Seite 12: Messwerte
Messwerte 1. - Messwerte Das Menü “1. Messwerte” dient zur Anzeige der aktuell gemessenen Temperatu- ren. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Erscheint anstelle des Messwertes “Fehler” in der Anzeige, deutet das auf einem defekten oder falschen Temperaturfühler hin. -
Seite 13: Betriebsarten
Betriebsarten 3. - Betriebsart Im Menü “3. Betriebsarten” kann der Regler neben dem Automatikbetrieb auch ausgeschaltet oder in einen manuellen Betriebsmodus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsar- ten verlassen” beendet. 3.1. - Automatik Der Automatikbetrieb ist der Normalbetrieb des Reglers. -
Seite 14: Einstellungen
Einstellungen 4. - Einstellungen Im Menü “4. Einstellungen” werden die für die Regelfunktion nötigen Grundein- stellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keines- falls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellun- gen verlassen” beendet. 4.1 - Tsoll Der Regler arbeitet mit der Maßgabe die hier eingestellte Solltemperatur durch Drehzahlveränderung der Warmwasserpumpe möglichst konstant zu halten. -
Seite 15: Umschaltpunkt P2 Zu P1
Einstellungen 4.20 - Umschaltpunkt P2 zu P1 Unterschreitet das Steuersignal der grösseren Primärpumpe diesen Wert, wird die kleinere Primärpumpe dazugeschaltet und nach einer kurzen Übergangsphase die grössere Pumpe abgeschaltet. Einstellbereich: 1-50% / Voreinstellung: 3% 4.23 - Zirk. Kalibrierung Für 1 Minute wird die Zirkulationspumpe eingeschaltet und der Durchfluss gemessen. Die Werte Zirk. DF max, Zirk. DF min und Zirk. DF werden entsprechend eingestellt. -
Seite 16: Schutzfunktionen
Schutzfunktionen 5. - Schutzfunktionen Im Menü “5. Schutzfunktionen” können Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Schutzfunktionen ver- lassen” beendet. 5.1. - Thermische Desinfektion Mit Hilfe der Thermischen Desinfektion läßt sich das System zu gewählten Zeiten aufheizen, um es von Legionellen zu befrei- 5.1.1. -
Seite 17: Sonderfunktionen
Sonderfunktionen 6. - Sonderfunktionen Im Menü “6. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funktionen eingestellt. Außer der Uhrzeit sollten die Einstellungen nur vom Fachmann erfol- gen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunk- tionen verlassen”... -
Seite 18: Menüsperre
Menüsperre / Servicewerte / Störungen 7. - Menüsperre Durch das Menü „7. - Menüsperre“ kann der Regler dagegen gesichert werden, dass die eingestellten Werte unbeabsichtigt verstellt werden. Das Menü wird durch Drücken von “esc” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsper- re voll zugänglich und es können ggf. -
Seite 19: Sicherung Ersetzen
Störungen Sicherung ersetzen Reparatur und Wartung dürfen nur durch eine Fachkraft durchgeführt werden. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Gefahr Verwenden Sie nur die beiligenden Reservesicherungen, oder eine baugleiche Sicherung mit den folgenden Angaben: T630mA / 250V und T2A / 250V. - Seite 20 Eingestellte Hydraulikvariante: Inbetriebnahme am: Inbetriebnahme durch: Notizen: Ihr Fachhändler: Abschließende Erklärung: Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. 29.März.2017 Tacotherm_Fresh_Exa_de.indd...
