Instrukcja obsługi
ŚREDNIO-MROŹNICZE I MROŹNICZE
Z AGREGATEM GÓRNYM (TYP „AG")
1. ROZŁADUNEK
Urządzenie powinno być transportowane w pozycji pionowej, odpowiednio zabezpieczone i spakowane. Producent wy-
syła urządzenie zabezpieczone tekturowymi kątownikami oraz folią.
2. CHARAKTERYSTYKA WYROBU
2.1. Przeznaczenie
Szafy produkowane przez fi rmę „Igloo" należą do profesjonalnych urządzeń chłodniczych i mroźniczych. Przeznaczone
są do krótkoterminowego przechowywania artykułów spożywczych. Mają zastosowanie w zakładach gastronomicznych,
cukierniach, kawiarniach i sieciach sklepów. Przechowywanie produktów spożywczych w stanie schłodzonym pozwa-
la na zachowanie ich walorów smakowych, zapachowych i estetycznych. Gwarantowane temperatury wewnątrz szaf:
chłodniczych +2ºC/+8ºC; średnio - mroźniczych (SM) -6ºC/-2ºC i mroźniczych (M) -18ºC/-12ºC przy temperaturze otocze-
nia +15ºC/+25ºC i wilgotności wzgl. powietrza do 60%.

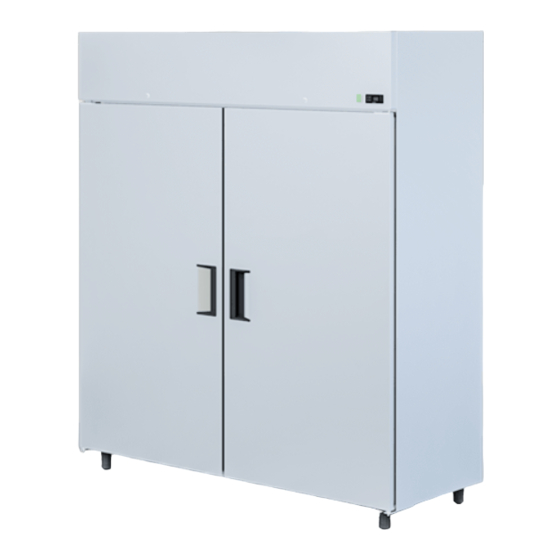

2.2. Opis urządzenia
Szafy typu „AG" wyposażone są w agregat wewnętrzny, umieszczony w górnej części urządzania. Chłodzenie odby-
wa się na zasadzie wymuszonego obiegu powietrza. Wszystkie szafy wyposażone są w odszranianie automatyczne i
elektroniczny termostaty opcjonalnie współpracujący z modułem do rejestracji temperatury pozwalającym na rejestrację
i sygnalizację za wysokiej i za niskiej temperatury w urządzeniu. W zależności od opcji mogą posiadać automatyczne
odparowanie kondensatu. W zależności od typu szafy dzielimy je na pełne, bądź przeszklone. Szafy wyposażone są w
5 rzędów półek siatkowych z regulacją wysokości położenia. Urządzenia „IGLOO" wykonywane są w/g nowoczesnych
technologii i posiadają wymagane prawem certyfi katy.
Spis treści
Tym znakiem oznaczone są informacje o szczególnym znaczeniu dla bezpieczeństwa użytkownika
oraz do prawidłowej eksploatacji urządzenia
www.igloo.pl
Instrukcja obsługi Szafy chłodnicze, średnio-mroźnicze i mroźnicze z agregatem górnym (typ „AG")
SZAFY CHŁODNICZE,
Spis rysunków
1
1
1
1
2
3
3
3
4
5
5
5
Spis tabel
7
7
8
9
9
10
pl
pl
2
4
4
4
4
6
6
6
8
9
10
2
2
3
3
1
