Solar Systeme
Solarstation PS 1.5
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Schüco PS 1.5

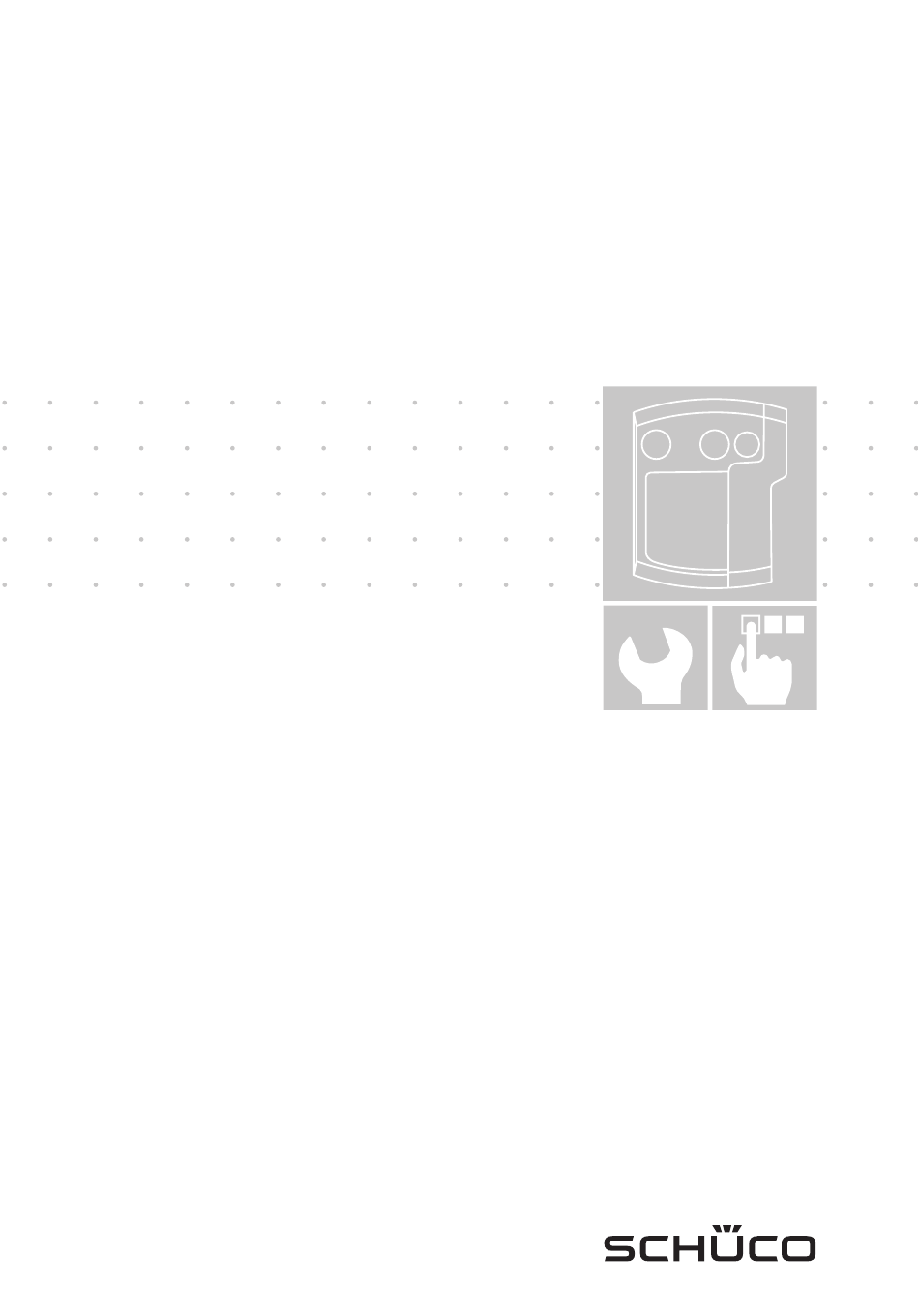

  • Seite 1 Solar Systeme Solarstation PS 1.5 DEUTSCH...
  • Seite 2 Montage- und Bedienungsanleitung • Version 02 - Stand 03/2009 • Art.-Nr. 257 136 Solarstation PS 1.5 • Art.-Nr. 257 111 Printed in Germany, Copyright by Schüco International KG...
  • Seite 3: Inhaltsverzeichnis

    Vorwort Sehr geehrter Kunde wir freuen uns, dass Sie sich für ein Schüco Solar- Beachten Sie vor der Montage die allgemeinen Informati- System entschieden haben und danken Ihnen für das onen sowie die Sicherheits- und Gefahrenhinweise in dieser entgegengebrachte Vertrauen. Anleitung.
  • Seite 4: Bestimmungsgemäße Verwendung

    Produktbeschreibung Bestimmungsgemäße Verwendung Die Schüco Solarstation dient zum Betreiben, Steuern und gungen des Gerätes/der Anlage und anderer Sachwerte Überwachen von Solaranlagen. Eine andere oder darüber entstehen. Für hieraus resultierende Schäden haftet der Her- hinausgehende Benutzung gilt als nicht bestimmungsgemäß. steller/Lieferant nicht. Das Risiko trägt allein der Anwender. Bei unsachgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw.
  • Seite 5: Erläuterung Der Verwendeten Symbole Und Piktogramme

    Folgende Symbole sind eingesetzt: Wichtiger Hinweis Sechsstellige Nummern in Klammer sind stets Schüco-Artikelnummern Lieferumfang 257 111 Schüco Solarstation PS 1.5 2 Schrauben, 2 Dübel 257 136 Montage- und Bedienungsanleitung Lagerung, Transport Entsorgung der Verpackungen Lagern und transportieren Sie die Solarstationen nur ver- Die Verpackung besteht aus Pappe, Holz packt, entfernen Sie die Verpackung erst am endgültigen...
  • Seite 6: Wandmontage Der Solarstation

    Montage Wandmontage der Solarstation Hinweis: Montieren Sie die Solarstation bei der Wandmontage so, dass der Vorlaufan- schluss der Solarstation (1.07) oberhalb des Vorlaufanschlusses des Speichers liegt. Die Vorlaufleitung muss zur Solarstation leicht steigen. Dadurch können im Wärmetauscher eventuell vorhandene Luftblasen in den Entlüftungstopf (1.05) aufsteigen und dort entfernt werden.
  • Seite 7 Montage Wandmontage der Solarstation 80 mm 257 136 de V02–03.2009...
  • Seite 8: Hydraulik: Dimensionierung Der Kollektoranbindung

    Installation Hydraulik Dichten Sie Verschraubungen entsprechend ein, das Dichtmaterial muss bis 130 °C hitze- beständig sein. Hydraulik: Dimensionierung der Kollektoranbindung Kollektortyp: Schüco Kollektor CTE 215 CH (1 … 5) Cu, Ø 15×1: Gesamtrohrlänge maximal 50 m Edelstahlwellrohr DN16: Gesamtrohrlänge maximal 30 m Hydraulik: Sicherheitsventil Warnung! Verbrühungsgefahr durch heißen Dampf am Auslass des Sicherheitsventils...
  • Seite 9: Befüllung

    Inbetriebnahme Befüllung Warnung! Verbrühungsgefahr durch in den Achtung! Gefahr der Zerstörung der hydrau- Kollektoren erhitzte Flüssigkeit! lischen Leitungen durch gefrierende Flüssig- Maximale Temperatur der Kollektoren bei keit. Befüllung/Dichtigkeitsprüfung oder Installa- Solarkreis niemals mit Wasser befüllen! tions-/Wartungsarbeiten 70 °C. Kollektoren Nur Schüco Solarflüssigkeit verwenden. Die gegebenenfalls abkühlen lassen.
  • Seite 10: Übersicht: Befüllung Mit Der Schüco-Befüllstation

    Inbetriebnhame Übersicht: Befüllung mit der Schüco-Befüllstation 2.03 Legende 1.03 Solar-Vorlauf Absperrhahn 1.05 Entlüftungsventil 1.06 Entlüftungstopf 2.03 Solar-Rücklauf Absperrhahn 1.03 2.05 Manometer Solarkreis 2.08 2.08 Befüllhahn mit Absperrventil 1.05 2.05 2.09 Solarkreis Umwälzpumpe 2.10 Stufenschalter der Solarkreis Umwälzpumpe 2.09 1.06 2.11 Spülhahn mit Absperrventil 2.10 2.13 Flowmeter 2.11...
  • Seite 11 Inbetriebnahme Befüllen - Spülen • Schließen Sie den Druckschlauch an den Befüllhahn (2.08) der Solarstation an. 2.11 • Schließen Sie den Spülschlauch an den Spülhahn (2.11) 2.08 der Solarstation an. • Öffnen Sie Befüll- (2.08) und Spülhahn (2.11) • Öffnen der Schwerkraftbremse im Vor- und Rücklauf durch 45°...
  • Seite 12: Dichtigkeitsprüfung

    Inbetriebnahme Dichtigkeitsprüfung Führen Sie unbedingt eine Dichtigkeitsprü- fung der Anlage durch. Beobachten Sie das Manometer an der Solarstation: bei schnellem Druckabfall ist die Anlage undicht, beseitigen Sie die undichten Stellen. Nehmen Sie an der Anlage ein Sicht- und Hörkontrolle vor, beseitigen Sie alle undich- ten Stellen.
  • Seite 13: Volumenstrom Einstellen

    Inbetriebnahme Volumenstrom einstellen Die Einstellung des Volumenstromes des Wärmeträgerme- diums erfolgt über die Einstellung der Drehzahlstufen (I, II, III) der Umwälzpumpe und über die Spindel am Flowmeter (2.12). Das Flowmeter (2.13) dient zur Anzeige des eingestellten Volumenstromes. Der Anzeigebereich liegt zwischen 1 und 10 l/min.
  • Seite 14: Unterrichten Des Anlagenbetreibers/Pflege Der Anlage/Des Gerätes

    Wartung Unterrichten des Anlagenbetreibers/Pflege der Anlage/des Gerätes Unterrichten Sie den Anlagenbetreiber über: die korrekte Handhabung und die Funktionen der Anlage/ des Gerätes. die Notwendigkeit einer regelmäßigen Wartung. die beschriebenen Pflegehinweise Geben Sie diese Montage- und Bedienungsanleitung zur Aufbewahrung an den Anlagenbenutzer weiter. Um Beschädigungen der Oberfläche zu vermeiden, reinigen Sie die Solarstation nur mit einem feuchten Tuch, verwenden Sie...
  • Seite 15: Entleerung Des Solarkreises

    Wartung Entleerung des Solarkreises Achtung! Gefahr durch Solarflüssigkeit für die Vorsicht! Verbrühungsgefahr durch in den Umwelt! Solarflüssigkeit nicht in die Umwelt Kollektoren erhitzte Flüssigkeit im Druck-/ gelangen lassen! Entnommene Solarflüssig- Spülschlauch und Befüllstation-Voratsbehäl- keit fachgerecht entsorgen oder lagern! ter! Maximale Temperatur der Kollektoren bei Befüllung/ Dichtigkeitsprüfung oder Installa- tions-/Wartungsarbeiten 70 °C.
  • Seite 16: Solarflüssigkeit Austauschen

    Wartung Solarflüssigkeit austauschen: Zum Austausch der Solarflüssigkeit benutzen Sie die Schüco Vorsicht! Verbrühungsgefahr durch in den Befüllstation, einen ausreichend dimensionierten Auffangbe- Kollektoren erhitzte Flüssigkeit im Druck-/ hälter (Kanister o. Ä.) und einen Schlauch aus durchsichtigen Spülschlauch und Befüllstation-Voratsbehäl- Material. Sie können den Spülschlauch der Befüllstation ter! Maximale Temperatur der Kollektoren bei benutzen (müssen diesen aber dazu von der Befüllstation Befüllung/ Dichtigkeitsprüfung oder Installa-...
  • Seite 17: Fehlersuche

    Fehlersuche Fehlersuche Fehlerbeschreibung Was ist zu tun Ausführung Anlage „gluckert“ Anlage entlüften siehe Seite 11 Druckanzeige am Vordruck des Ausdehnungsgefäßes gemäß Anla- siehe Montage- und Bedienungsanleitung „Ausdehnungsgefäß“ Ausdehnungsgefäß- genhöhe überprüfen und einstellen Manometer weicht ab Anlagenbetriebsdruck kontrollieren und einstellen siehe Seite 41 oder Montage- und Bedienungsanleitung „Ausdehnungs- gefäß“.
  • Seite 18: Technische Daten

    Technische Daten Technische Daten Bezeichnung: PS-1.5 Artikelnummer: 257 111 Ausführung: 2-Strang Station Wärmedämmung: expandiertes EPP Flowmeter: 1 – 10 l/min Pumpe: Wilo ST 15/7 ECO Restförderhöhe Solarstation: 6 m – 150 l/h Sicherheitsventil SOL: 6 bar Anschluss Kollektorfeld: Rp ¾“ Anschluss Speicher: Rp ¾“...
  • Seite 20 Schüco International • Karolinenstraße 1-15 • 33609 Bielefeld Telefon +49 (0) 5 21-7 83-0 • Telefax +49 (0) 5 21-7 83-4 51 • www.schueco.com...
