Whispbar K612W Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 4C
x 8
x 4
x 4
x 4
x 4
x 1
1
Fitting Kit
x 4
x 4
x 4
K612W
x 4
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K612W
Inhaltszusammenfassung für Whispbar K612W

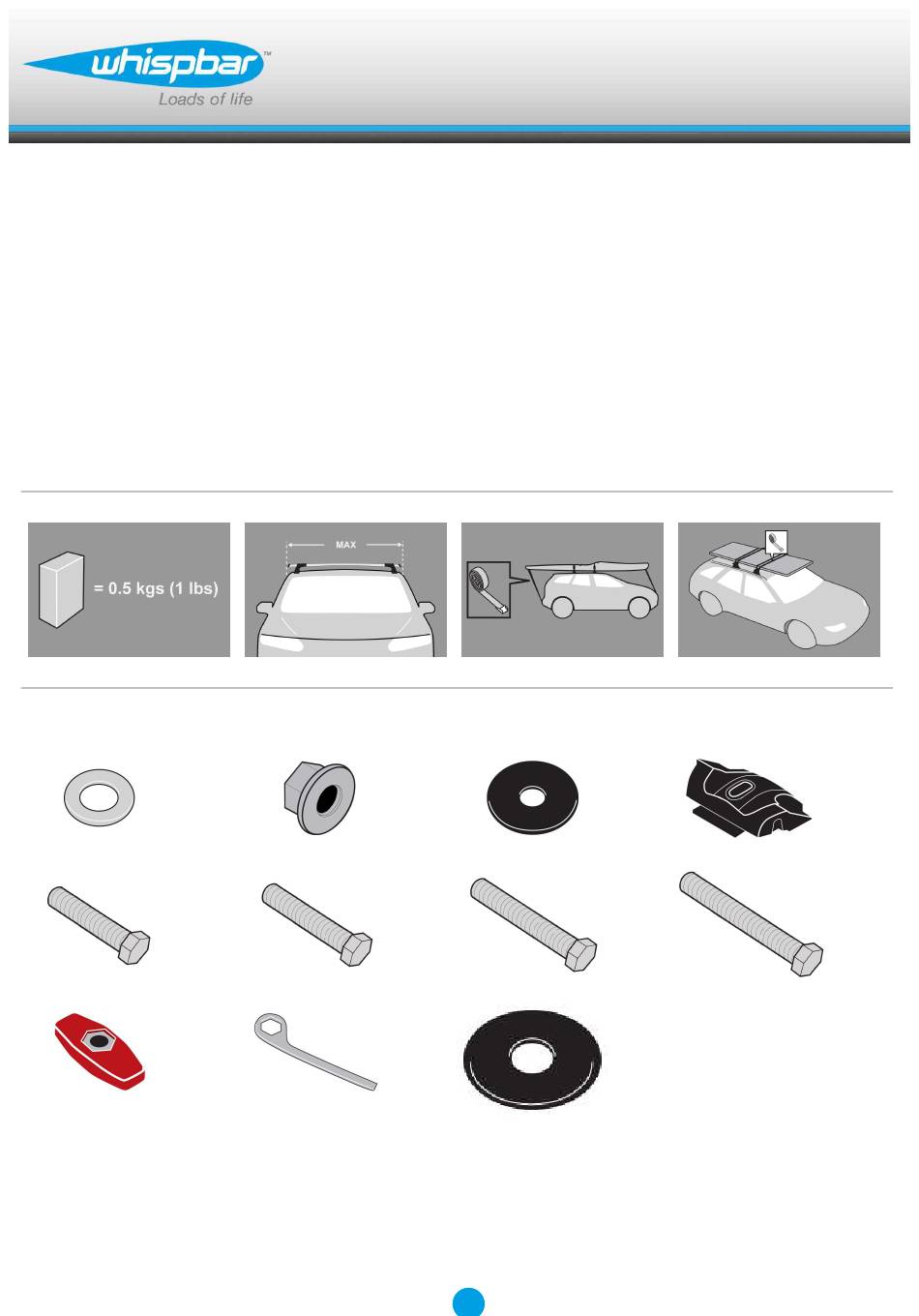

- Seite 1 K612W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
-
Seite 13: Erstinstallation
Fitting Kit K612W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. - Seite 14 Fitting Kit K612W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung)
- Seite 15 Fitting Kit K612W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
-
Seite 16: Befestigung
Fitting Kit K612W Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Entfernen Sie bitte NUR die hintere Schraube der Fix-Punktbefestigungen. Sortieren Sie die Gewindebolzen nach Längen und verwenden Sie die zu Ihrem... - Seite 17 Fitting Kit K612W Legen Sie großen Unterlegscheibe auf Bolzen. Montieren Sie bitte den Gewindebolzen mit Beilagscheibe von der Innenseite des Fahrzeugs. Hinweis: zum Fixieren des Bolzens kann eine zweite Person oder ein Klebeband hilfreich sein. Bewerben Silikondichtmittel. Stecken Sie die Gummibeilagscheibe (Gummidichtung) über den Gewindebolzen...
- Seite 18 Fitting Kit K612W Stecken Sie bitte eine zweite Beilagscheibe über die Gummidichtung (Gummibeilagscheibe) wie im Bild gezeigt. Schrauben Sie die Flanschmutter auf den Gewindebolzen. Zum Festziehen der 10mm Flanschmutter verwenden Sie bitte den beiliegenden 10mm Schraubenschlüssel. Nicht zu fest anziehen!
- Seite 19 Fitting Kit K612W Peüfen Sie, ob die Dichtung gut anliegt und nicht seitlich herausgerutscht/gequetscht ist. Sollte dies der Fall sein, dann lösen Sie bitte die Verschraubung und ziehen diese wieder vorsichtig an - ohne die Dichtung zu verquetschen. Querträger auf die Gewindestifte stecken.
- Seite 20 Fitting Kit K612W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
- Seite 21 Fitting Kit K612W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
- Seite 22 Fitting Kit K612W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 77 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
