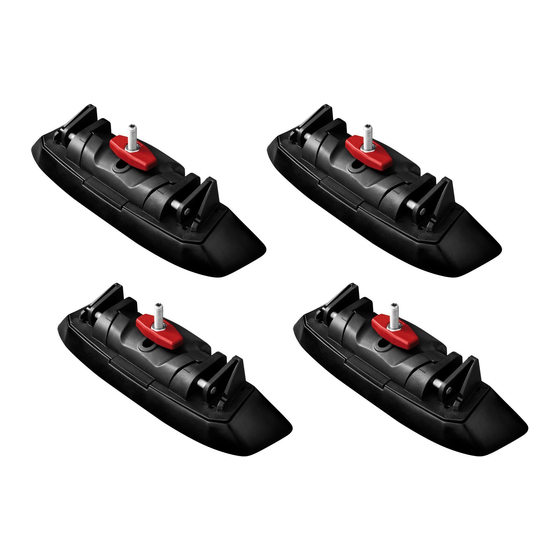

Whispbar K340W Fitting Kit Montageanleitung
  1. Anleitungen
  2. Marken
  3. Whispbar Anleitungen
  4. Fahrradträger
  5. K340W Fitting Kit
  6. Montageanleitung

Whispbar K340W Fitting Kit Montageanleitung

Basisträgersystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 4C
x 1
x 4
x 4
1
Fitting Kit
x 4
K340W
x 4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Whispbar K340W Fitting Kit

Inhaltszusammenfassung für Whispbar K340W Fitting Kit

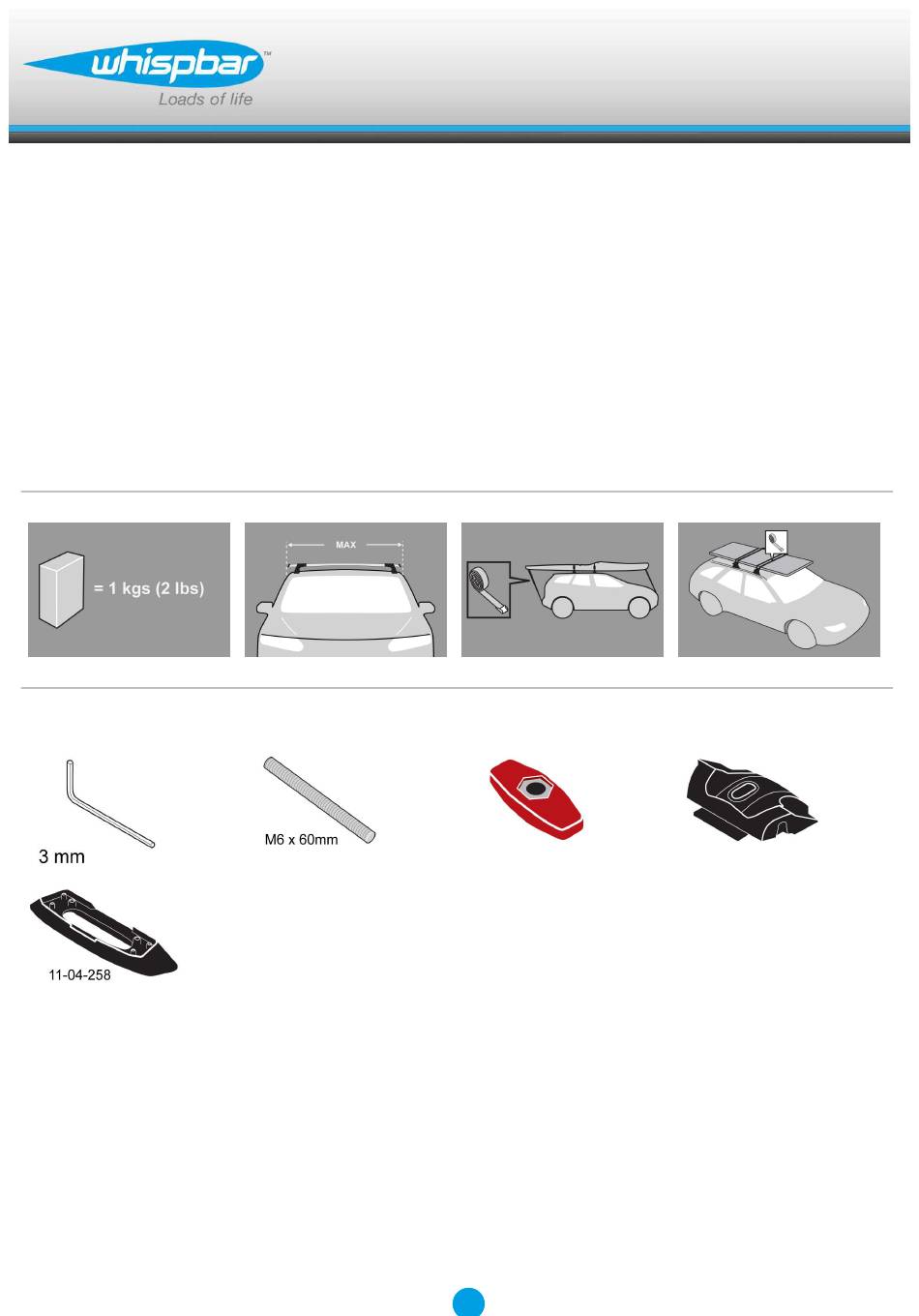

  • Seite 1 K340W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 4C...
  • Seite 2 Fitting Kit K340W MAX kgs (lbs) Mazda 3 , 4dr Sedan 04-09 75 kgs (165 lbs) 75 kgs (165 lbs) 3 , 4dr Sedan 04-09 75 kgs (165 lbs) 75 kgs (165 lbs) 3 , 4dr Sedan 04-09 75 kgs (165 lbs) 75 kgs (165 lbs) 3 , 4dr Sedan Jan 04-Apr 09 75 kgs (165 lbs)
  • Seite 3 Fitting Kit K340W Ford Fusion , 5dr Hatch 02-05 50 kgs (110 lbs) 50 kgs (110 lbs)

  • Seite 4: First Time Installation

    Fitting Kit K340W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. Use keys to remove covers.
  • Seite 5 Fitting Kit K340W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Adjust crossbar in or out to suit vehicle. Refer to the crossbar instructions for crossbar adjustment.
  • Seite 6 Fitting Kit K340W Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Seite 7 Fitting Kit K340W Fit rubber pads (supplied with fitting kit) to foot. Pad may vary in shape to that shown. Make sure the pad fits into the holes underneath the foot. Fitment Open or remove fixed-point covers. Select grubscrews and screw into the vehicle's fixed points.
  • Seite 8 Fitting Kit K340W Place crossbar foot over grubscrews. Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all legs.
  • Seite 9 Fitting Kit K340W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.

  • Seite 10: Maintenance

    Fitting Kit K340W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. Set crossbars a minimum distance of 700mm (27 1/2") apart where no other distance is specified in the fitting...
  • Seite 11 Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use. Make sure all loose parts are stored safely. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.com www.whispbar.ca www.whispbar.eu www.whispbar.co.uk www.whispbar.co.za...
  • Seite 12 Fitting Kit K340W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
  • Seite 13 Fitting Kit K340W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
  • Seite 14 Fitting Kit K340W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
  • Seite 15 Fitting Kit K340W Gummidichtung aus dem Montagekit auf das Fußteil stecken. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen.
  • Seite 16 Fitting Kit K340W Querträger auf die Gewindestifte stecken. Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen.
  • Seite 17 Fitting Kit K340W Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!

  • Seite 18: Sicherheitshinweise & Tipps

    Fitting Kit K340W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
  • Seite 19 Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...

  • Seite 20: Primera Instalación

    Fitting Kit K340W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D. Estas instrucciones muestran la barra de techo tipo A montada.
  • Seite 21 Fitting Kit K340W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste. Asegúrese de que las extremidades de la barra estén ajustadas de forma igual.
  • Seite 22 Fitting Kit K340W Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.

  • Seite 23: Montaje

    Fitting Kit K340W Ajuste las almohadillas de goma a la base del pie de la barra (suministradas con el kit de fijación). Asegúrese de que la almohadilla encaja correctamente en la base del pie de la barra. Montaje Abra o retire las cubiertas de los puntos de fijación.
  • Seite 24 Fitting Kit K340W Ponga el pie de la barra sobre los tornillos. Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba. Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todos los pies de barra.
  • Seite 25 Fitting Kit K340W Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas. ATENCIÓN: Verifique regularmente si los tornillos están apretados.

  • Seite 26: Mantenimiento

    Fitting Kit K340W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Seite 27 Lubricar las cerraduras y tornillos de ajuste de forma periódica. Retire las barras de techo de su vehículo cuando no las utilice. Asegúrese de que mantiene todas las piezas en lugar seguro. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.es www.whispbar.com.mx...

  • Seite 28: Première Installation

    Fitting Kit K340W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et Utiliser les clés pour retirer les caches...
  • Seite 29 Fitting Kit K340W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler. Veiller à...
  • Seite 30 Fitting Kit K340W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.

  • Seite 31: Montage

    Fitting Kit K340W Placer des coussins en caoutchouc (fournis dans le kit de montage) sur le pied. La forme des coussins est susceptible de varier par rapport au modèle. S'assurer que le coussin s'intègre dans les orifices sous le pied. Montage Ouvrir ou retirer les couvercles à...
  • Seite 32 Fitting Kit K340W Placer le pied de la barre transversale sur les vis sans tête. Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré.
  • Seite 33 Fitting Kit K340W Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Seite 34 Fitting Kit K340W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Seite 35 Lubrifier les serrures et les vis de réglage à intervalles réguliers. Retirer le produit du véhicule lorsqu'il n'est pas utilisé. Veiller à ce que toutes les pièces détachées soient stockées en toute sécurité. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.fr www.whispbar.ca/fr...
  • Seite 36 Fitting Kit K340W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
  • Seite 37 Fitting Kit K340W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til. Juster den inn eller ut så...
  • Seite 38 Fitting Kit K340W Trekk til justeringskruen med et moment på 5Nm / 3.7 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
  • Seite 39 Fitting Kit K340W Monter gummiføttene (kommer med monteringssettet) til foten. Gummiføttene kan variere i utførelse i forhold til bildet. Forsikre om at gummifoten passer i hullene på foten på tativet. Montering Åpne eller fjern dekselet på fix point festet. Velg settskruen og skru den inn i permanentfeste.
  • Seite 40 Fitting Kit K340W Plasser foten til stangen over settskruenene Skru til den røde delen. Enden med mutteren skal være opp. Forsikre deg om at den røde delen er i posisjonen som vist på bildet når den skues til. Repeter for alle føtter.
  • Seite 41 Fitting Kit K340W Forsikre om at takstativet er sikkert festte til bilen. Bruk nøkkelen og sett på dekslene Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
  • Seite 42 Fitting Kit K340W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
  • Seite 43 Fitting Kit K340W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...

  • Seite 44: Primeira Instalação

    Fitting Kit K340W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
  • Seite 45 Fitting Kit K340W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra. Certifique-se que as extremidades da barra estão ajustadas de forma igual.
  • Seite 46 Fitting Kit K340W Aperte parafuso de ajuste a 5Nm / 3.7 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
  • Seite 47 Fitting Kit K340W Ajuste as almofadas de borracha à base do pé da barra (fornecidas com o Kit de Fixação). Certifique-se que a almofada encaixa correctamente na base do pé da barra. Montagem Abra ou retire as coberturas dos pontos de fixação no tejadilho do veículo.
  • Seite 48 Fitting Kit K340W Coloque o pé da barra de tejadilho sobre os parafusos. Aperte a rosca plástica vermelha. O lado com a porca visivel deve estar virado para cima. Certifique-se que a rosca plástica de cor vermelha está na posição demonstrada quando totalmente apertada.
  • Seite 49 Fitting Kit K340W Certifique-se que a barra de tejadilho está fixa ao veículo de forma segura. Utilize as chaves para colocar e fechar as coberturas. ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
  • Seite 50 Fitting Kit K340W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
  • Seite 51 Lubrifique os anti-roubos e os parafusos de ajuste periodicamente. Retire as barras de tejadilho do seu veículo quando não as utilizar. Salvaguarde que guarda todas as peças em local seguro. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 E.U.A www.whispbar.pt www.whispbar.br...

  • Seite 52: Первая Установка

    Fitting Kit K340W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают установку...
  • Seite 53 Fitting Kit K340W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на одинаковом...
  • Seite 54 Fitting Kit K340W Затяните регулировочный винт до 5Nm / 3.7 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок и...
  • Seite 55 Fitting Kit K340W Установите резиновые подкладки (предоставленные с установочном наборе ) на ножки упоров багажника. Внешний вид подкладок может отличатся от показзаных на картинке. Убедитесь что резиновая подкладка полностью смыкается с ножкой упора багажника Установка Откройте или снимите крышки со штатных...
  • Seite 56 Fitting Kit K340W Установите поперечную балку на крепёжные винты Плотно закрутите красную пластиковую регулировочную ручку. Деталь крепится гайкой наружу. Когда красная ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех упорах.
  • Seite 57 Fitting Kit K340W Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и закрыть крышки багажника ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
  • Seite 58 Fitting Kit K340W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны специальные...
  • Seite 59 Никогда не заезжайте в автоматическую автомойку с установленным багажником. Регулярно смазывайте замки и регулировочные винты. Снимите багажник с автомобиля когда вы его не используете. Храните все компоненты в безопасном месте. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.ru www.whispbar.com.ua...
  • Seite 60 Fitting Kit K340W 3, 4dr Sedan 04-09 (ZA) -330mm 350mm 848mm 834mm -12 -1/1ths" 13 3/4ths" 33 3/8ths" 32 13/16ths" 3, 4dr Sedan 04-09 (US) -330mm 350mm 848mm 834mm -12 -1/1ths" 13 3/4ths" 33 3/8ths" 32 13/16ths" 3, 4dr Sedan 04-09 (EU) -330mm 350mm 848mm...
  • Seite 61 Fitting Kit K340W 6, 4dr Sedan Aug 02-Jan 08 (AU) -360mm 300mm 808mm 788mm -14 -3/16ths" 11 13/16ths" 31 13/16ths" 31" 6, 4dr Sedan Feb 08-+ (AU) -280mm 330mm 836mm 818mm -11" 13" 32 15/16ths" 32 3/16ths" 6, 4dr Sedan Feb 08-+ (NZ) -280mm 330mm 836mm...

  • Seite 62: Limitation Of Liability

    Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.

  • Seite 63: Warranty & Disclaimer

    Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
  • Seite 64 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
  • Seite 65 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
  • Seite 66 GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
  • Seite 67 En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.

  • Seite 68: Limitation De Responsabilité

    Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
  • Seite 69 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
  • Seite 70 Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
  • Seite 71 A garantia da Whispbar, que abrange sistemas de transporte de cargas, caixas de tejadilho e acessórios produzidos pela Whispbar e vendidos com o nome comercial Whispbar, tem uma duração de cinco anos a partir da data de entrega do produto (sem defeitos a nível de material e acabamento) ao comprador final original.
  • Seite 72 I. Покрываемые гарантией продукты и область применения Компания Whispbar предоставляет гарантию на отсутствие дефектов материалов и качества изготовления производимых Whispbar и продаваемых с маркой Whispbar багажных систем, устанавливаемых на крыше багажников и аксессуаров на срок до 5 лет с момента поставки продукта первоначальному розничному покупателю.
